Mesure de distances
Deux points sont requis pour mesurer une distance.
U
Appuyer sur la touche MESURER DISTANCE. L'écran
Palper Distance s'affiche. Appuyer deux fois sur la
touche pour mesurer une série de distances avec la
répétition auto.
U
Déplacer la table, cibler avec le réticule le premier des
deux points et appuyer sur la touche ENTER.
U
Déplacer la table, cibler avec le réticule le deuxième
point et appuyer sur la touche ENTER.
U
Appuyer sur la touche FINISH pour terminer la
mesure. Les valeurs X, Y et le vecteur de distance
sont affichés, la figure distance est ajoutée à la liste
des figures.
U
Lorsqu'un axe Z est utilisé, appuyer sur la soft key L/Z
AXE pour basculer l'affichage de distance vecteur (L)
) à hauteur Z. La hauteur d'axe Z ne sert pas à calculer
le vecteur de distance.

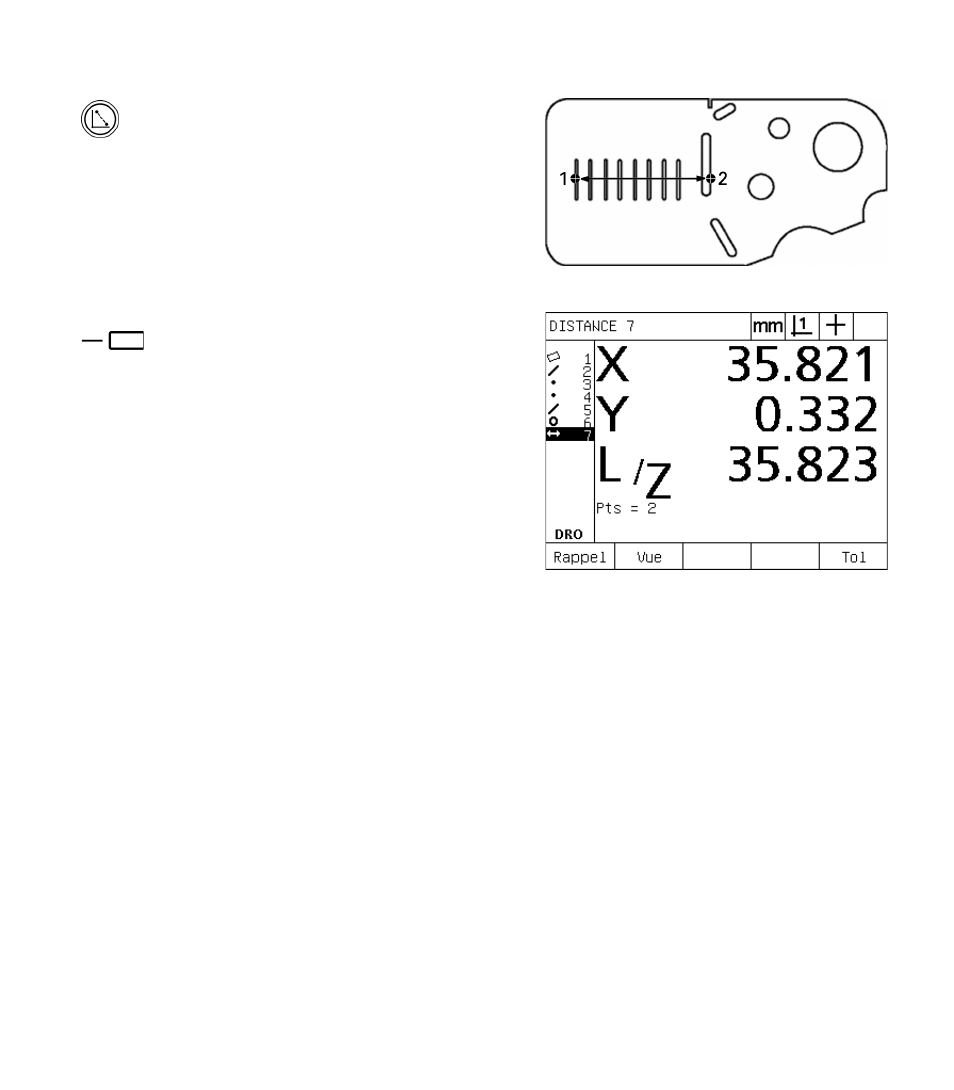

Une distance est palpée sur la pièce
Les valeurs X, Y et le vecteur distance sont affichés, la
figure distance est ajoutée à la liste des figures.
