112 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Configuration des mesures
L'écran Mesures contient des données et des champs pour configurer
les paramètres de mesure du ND 1200.
Ecran Mesures
L'écran Mesures contient les champs de configuration pour :
„ Spécifier l'annotation antérieure ou postérieure pour le palpage des
points
„ Conserver les figures après des cycles arrêt/marche
„ Choisir entres les valeurs absolues ou signées
„ Nécessite un zéro machine dès la mise sous tension
„ Saisir la taille d'une zone de palpage pour des programmes qui
utilisent la détection d'arête par fibre optique
„ Saisir le temps de pause lors d'une erreur de tolérance
„ Saisir les rapports à imprimer en fonction du résultat de tolérance
Pour configurer les paramètres des mesures :
U Appuyer sur MENU/SETUP pour afficher le menu Setup et mettre
en surbrillance le sujet Mesures.
U Mettre en surbrillance le champ Annotation et appuyer sur la soft
key ANTÉR. pour permettre à l'utilisateur de choisir jusqu'à 100
points de mesure d'une figure. Appuyer sur la soft key POST. pour
terminer une mesure automatiquement dès que le nombre de
points spécifiés est atteint. Par exemple, quand POST. est choisi, et
que la valeur est 3, la mesure d'un cercle se termine
automatiquement dès que 3 points ont été palpés.
U Mettre en surbrillance chacun des champs Post. et saisir le nombre
de points de palpage requis pour terminer une mesure pour chaque
type de figure quand l'annotation postérieure est choisie. Le nombre
minimum est :
Point 1 point de palpage
Droite 2 points de palpage
Cercle 3 points de palpage

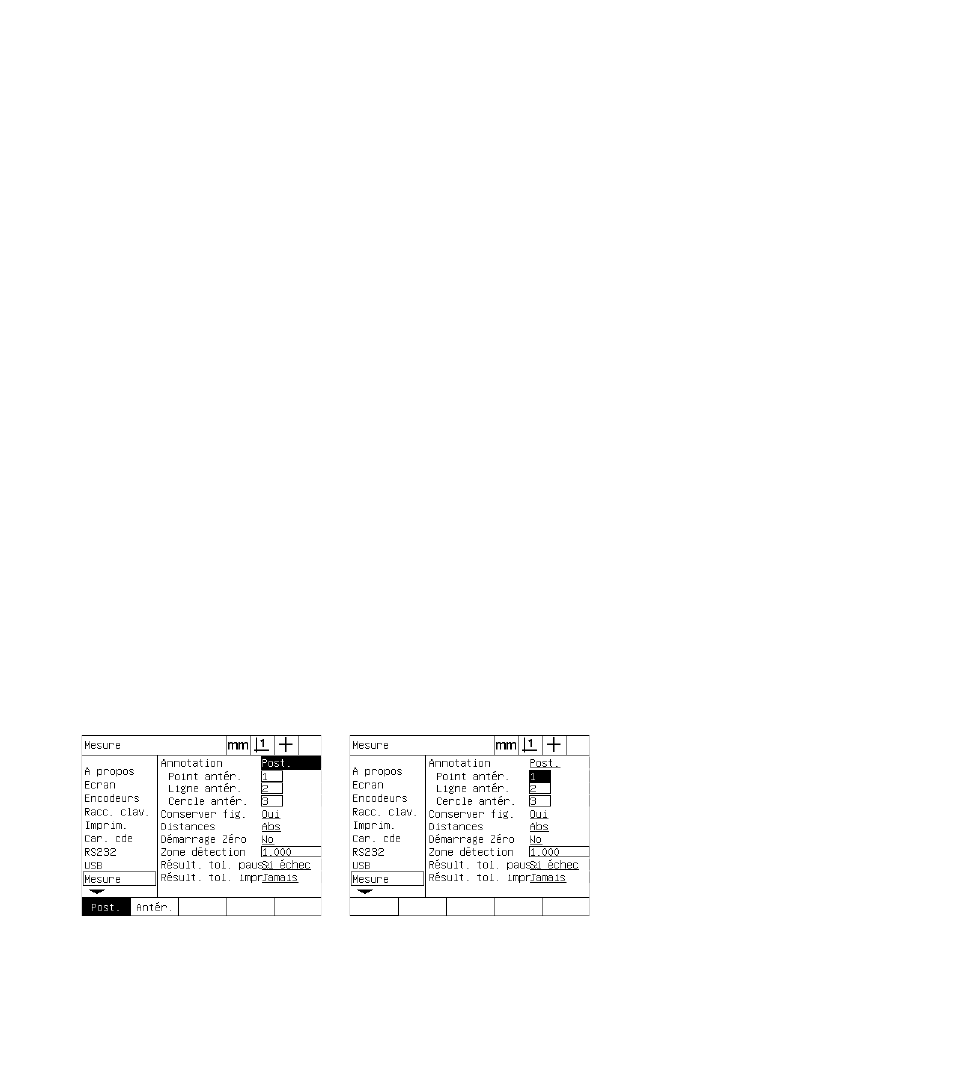

Choisir l'annotation antérieure ou
postérieure Saisir le nombre minimum de points pour
l'annotation postérieure
