84 2 Installation et Spécifications
2.2 Installation du matér
iel
Raccordement et installation du détecteur
d'arête par fibre optique
Les câbles de référence et du détecteur par fibre optique se branchent
à deux prises jacks situées à l'arrière du ND 1200.

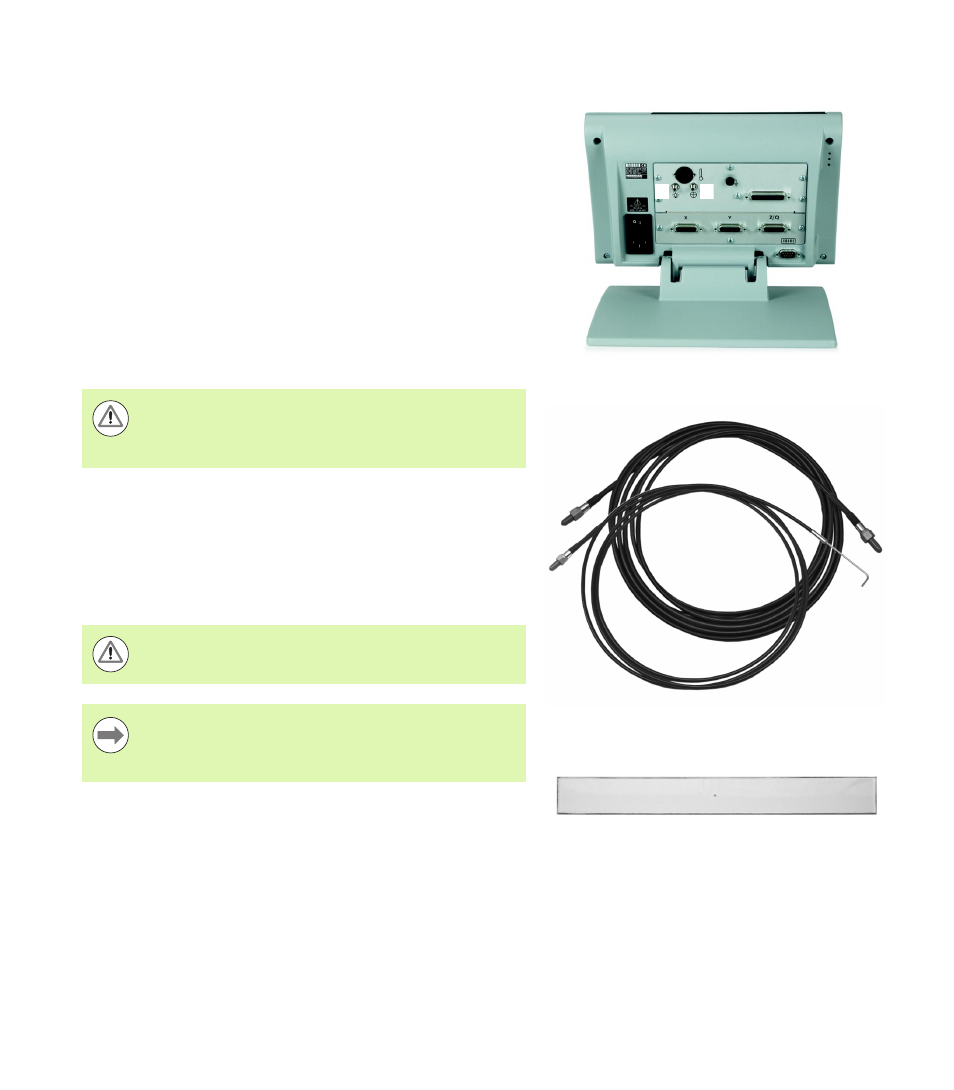

Les prises jacks de câble optique sont montrées ici :
Le câble de référence est raccordé à la source lumineuse de
référence. Le câble du capteur passe sur l'écran du projecteur et
détecte les transitions lumière/obscurité. Pour raccorder les câbles :
U Vérifier que le ND 1200 et le projecteur soient hors tension.
U Raccorder les câbles de référence et du capteur au ND 1200.
U Le détecteur de référence doit être pointé directement sur la lampe
du projecteur. Consulter les informations du constructeur du
projecteur pour des instructions de montage spécifiques.
U Raccorder le câble du capteur au projecteur. Lorsque le capteur est
positionné devant l'écran, la règle en plexiglas fournie.sert à
protéger le détecteur de l'écran du projecteur. Installer la règle sous
les clips du projecteur de manière à ce que le petit trou de la règle
se trouve sur une portion propre de l'écran de comparaison. Pousser
soigneusement la pointe métallique du câble détecteur à travers le
trou situé sur la règle jusqu'à ce que la pointe métallique soit
appliquée sur l'écran.
Câbles fibre optique référence et capteur
Câbles fibre optique référence et capteur
Règle en plexiglas du capteur optique
2 1
1 Entrée de câble de référence
2 Entrée de câble du capteur
Eviter de monter les câbles de la fibre optique trop près de
la lampe. Les températures élevées dégradent les
performances du câble de la fibre optique. Installer le câble
pour qu'il soit refroidi par le ventilateur du projecteur.
Prenez garde à ne pas rayer l'écran avec la pointe
métallique.
L'installation du logiciel du détecteur d'arête par fibre
optique est expliquée ultérieurement dans ce chapitre.
Voir "Configuration du détecteur d'arête par fibre optique"
à la page 96.
