3-44 HPR260 gaz manuel Mode d’emploi
4
INSTALLATION
Plomberie du gaz d’alimentation
On peut utiliser une plomberie en cuivre rigide ou un tuyau souple convenable pour toutes les conduites d’alimentation.
Ne pas utiliser un tuyau en acier ou en aluminium.
Après l’installation, mettre tout le système sous pression et vérifier l’étanchéité.
Le diamètre recommandé pour les tuyaux est de 10 mm pour les longueurs < 23 m et de 12 mm pour les longueurs
> 23 m.
Les tuyaux souples doivent être conçus pour les gaz inertes afin de transporter l’air, l’azote ou l’argon-hydrogène.

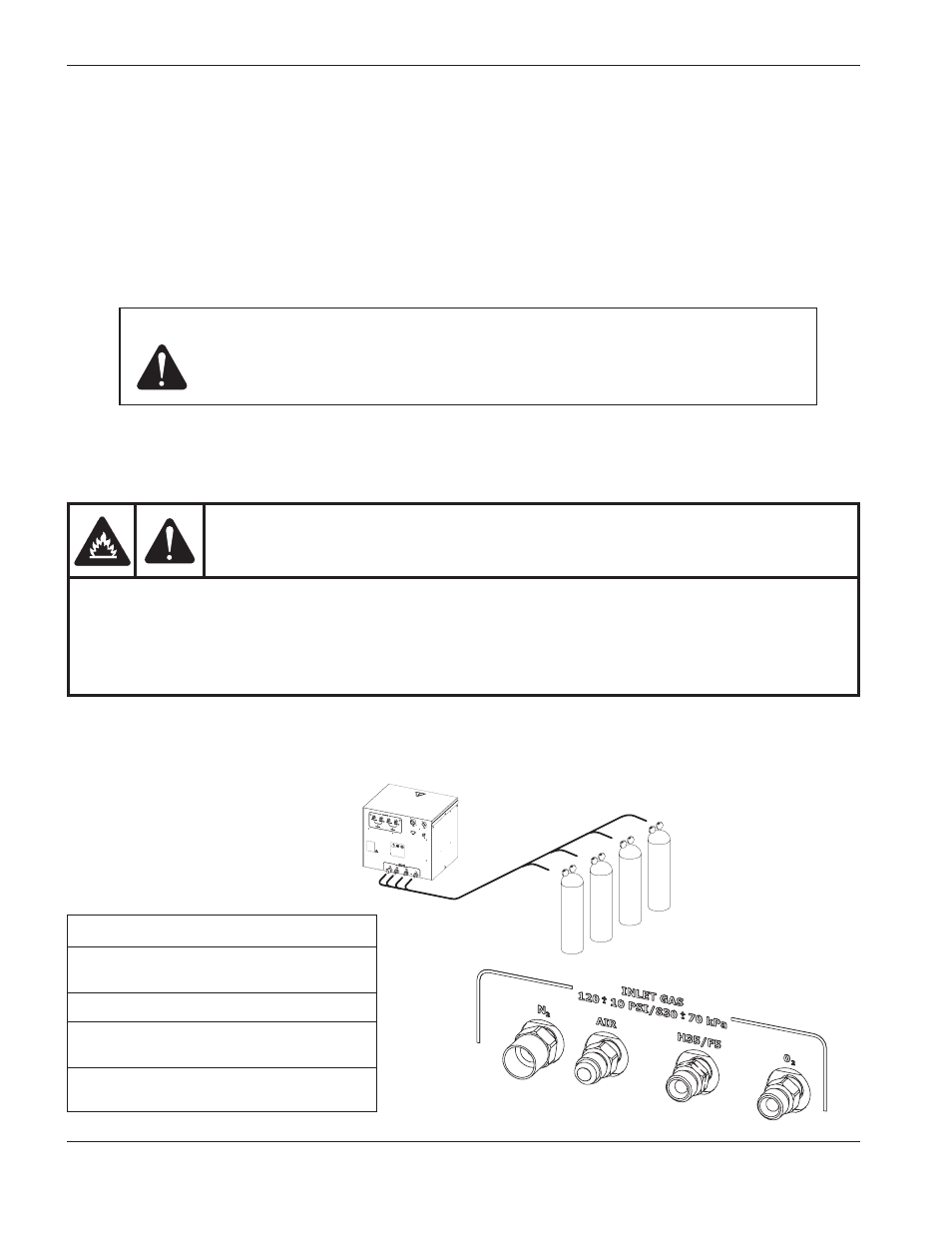

Raccorder les gaz d’alimentation
Raccorder les gaz d’alimentation à la console des gaz. Le faisceau doit être purgé entre les changements de gaz.
Attention : Quand on configure la console des gaz pour les gaz d’alimentation, s’assurer
que tous les tuyaux, raccords de tuyaux et autres accessoires sont acceptables
pour être utilisés avec l’oxygène, l’argon-hydrogène et le méthane. L’installation
doit être effectuée conformément aux codes locaux ou nationaux.
Note : Quand on coupe avec l’oxygène comme gaz plasma, l’azote doit également être connecté à la
console des gaz pour obtenir le bon mélange oxygène-azote en modes prégaz et débit de coupe.
Raccord Grosseur
N
2
5/8 – 18, À droite, Interne
(Gaz inerte) «B»
Air 9/16 – 18, JIC, #6
H35 / H5 9/16 – 18 À gauche,
(Gaz combustible) « B »
O
2
9/16 – 18, À droite
(oxygène) « B »
AVERTISSEMENT
LE COUPAGE À L’OXYGÈNE PEUT PROVOQUER
DES INCENDIES OU DES EXPLOSIONS
Le coupage avec oxygène comme gaz plasma peut provoquer un risque d’incendie en raison de
l’atmosphère enrichie d’oxygène qu’il crée. Par mesure de précaution, Hypertherm recommande que
l’on installe un système de ventilation par extraction avant de couper avec oxygène.
Des arrêts d’explosion sont nécessaires (à moins qu’ils ne soient pas disponibles pour certains gaz
ou pressions prescrites) pour empêcher que la flamme ne remonte dans le gaz d’alimentation.
