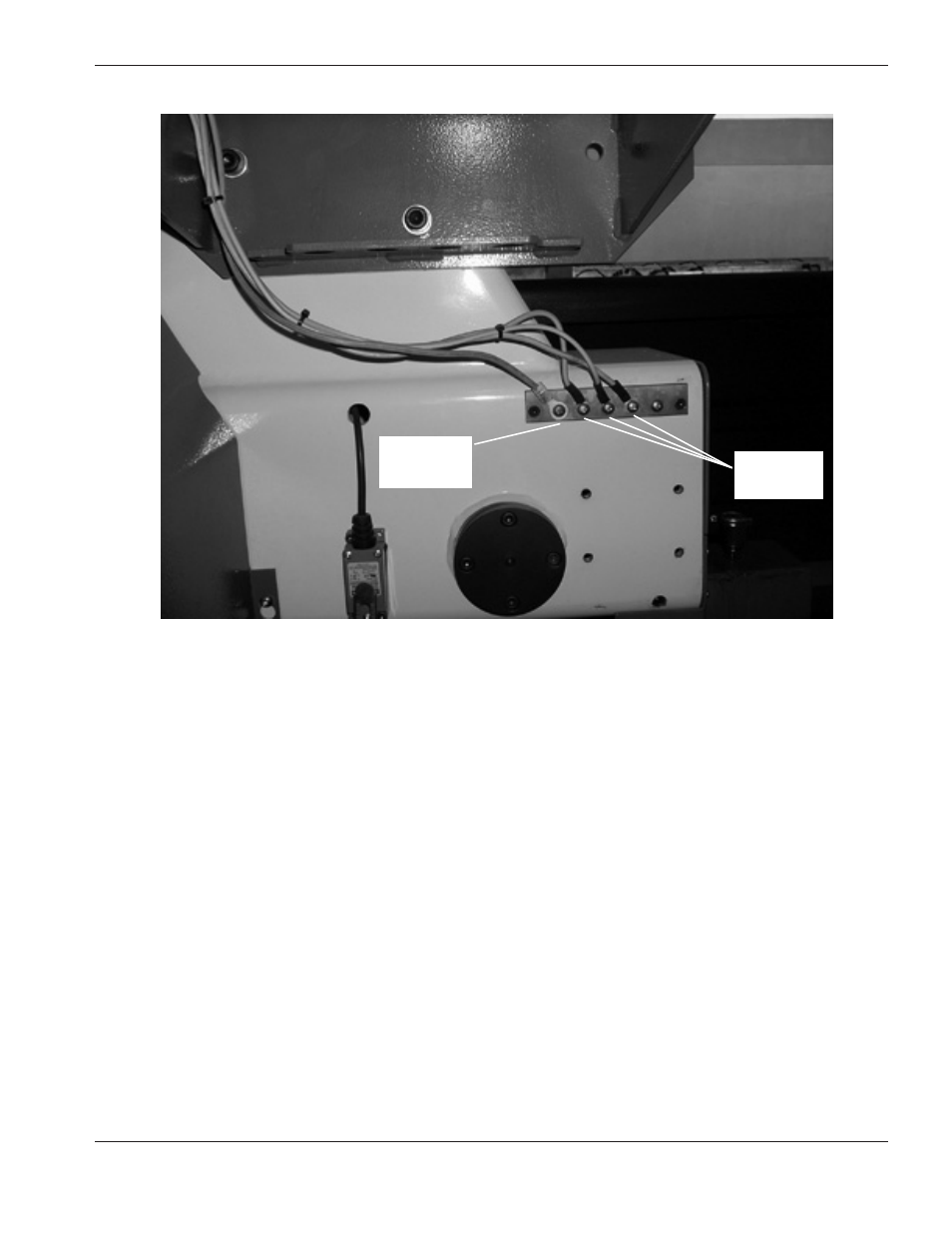

Exemple d’un bon bus du portique. Il est boulonné au portique près du moteur. Tous les câbles de
terre individuels des composants montés sur le portique ont un bus à l’exception de ceux de la
console RHF* et du porte-torche. Un gros câble unique va alors du bus de terre du portique au bus
de terre boulonné à la table.

* S’applique aux systèmes qui utilisent une console haute fréquence à distance (RHF)

Câbles de mise

à la terre des

composants

Câble allant au

bus de terre sur

la table de coupe
