5-40 HPR260 gaz manuel Mode d’emploi
ENTRETIEN ENTRETIEN
D2 devrait toujours être allumée.
D1 s’allume dès que la torche est amorcée et s’éteint dès que l’arc est transféré
à la pièce. Si le transfert d’arc est immédiat, la DEL-D1 ne s’allume pas.
S’il n’y a pas d’arc à la torche ou si l’arc n’est pas transféré :
1. Couper (OFF) toute alimentation du système.

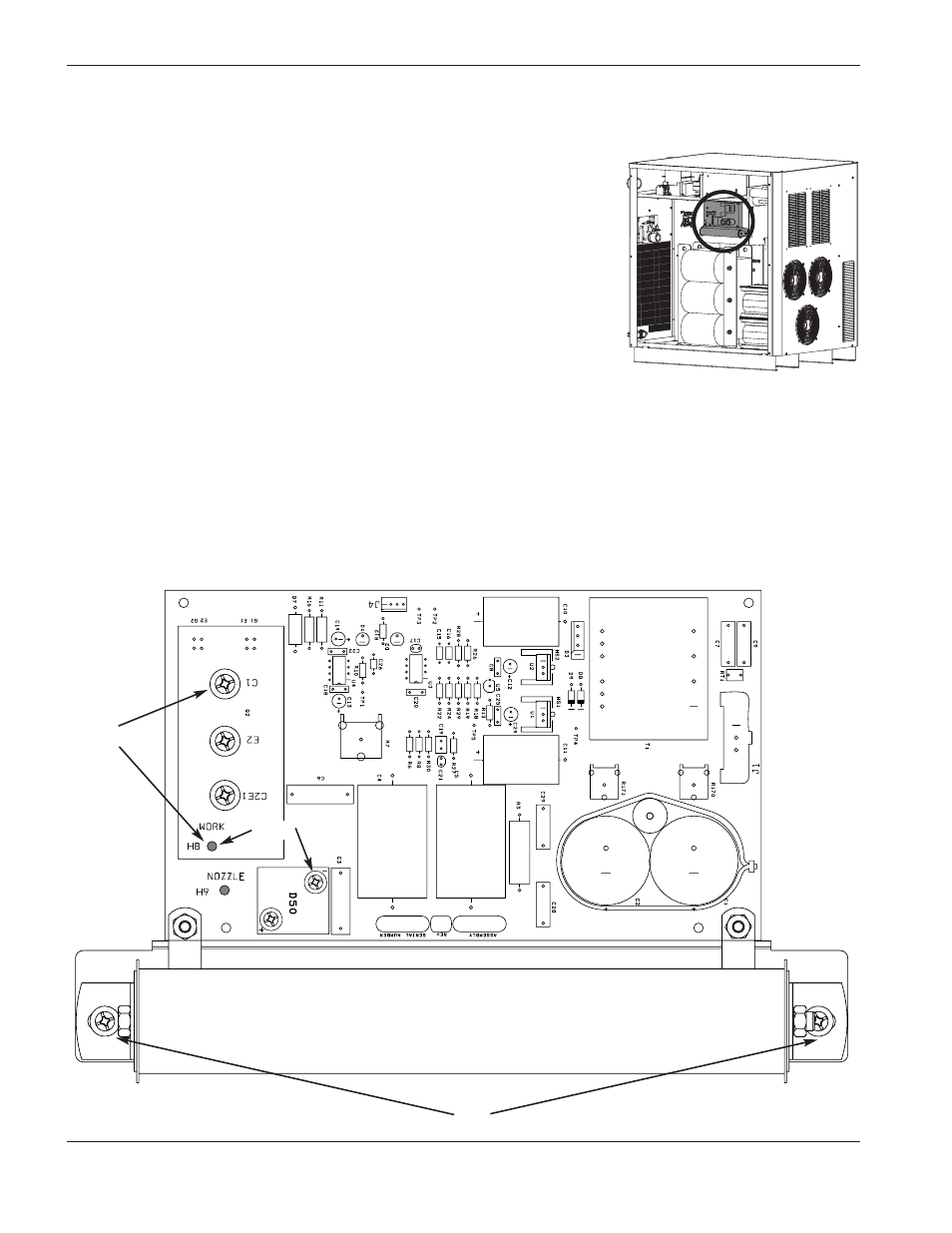

2. Déconnecter les fils de H8 (PIÈCE) et de H9 (BUSE) sur le circuit imprimé.
3. Vérifier qu’il y a une résistance de 5,5 kΩ entre H8 et D50 (-). Si la valeur de
résistance n’est pas bonne, remplacer le circuit imprimé.
Note : La valeur de résistance peut augmenter lentement à la bonne valeur en
raison de la capacité du circuit.
4. Vérifier qu’il y a une résistance de 15 kΩ entre C1 et H8.
• Le câble de retour ne doit être ni coupé ni entaillé. Vérifier qu’il y a une
résistance de 1Ω ou moins. La connexion du câble de retour à la table de coupe doit être propre et bien en
contact avec la table.
• Vérifier que LED-D2 est allumée. Si elle n’est pas allumée, il peut être nécessaire de remplacer le CI ou le CI
peut ne pas recevoir d’alimentation.
• Amorcer la torche dans l’air et vérifier que D1 est allumée. Si elle n’est pas allumée mais que l’arc pilote est
établi, le CI peut devoir être remplacé.
• Vérifier qu’il y a une résistance de 1 Ω sur la résistance R3.
041811
1Ω
5.5kΩ
15kΩ
R1
