5-44
HPR260 gaz manuel
Mode d’emploi
ENTRETIEN
4
ENTRETIEN

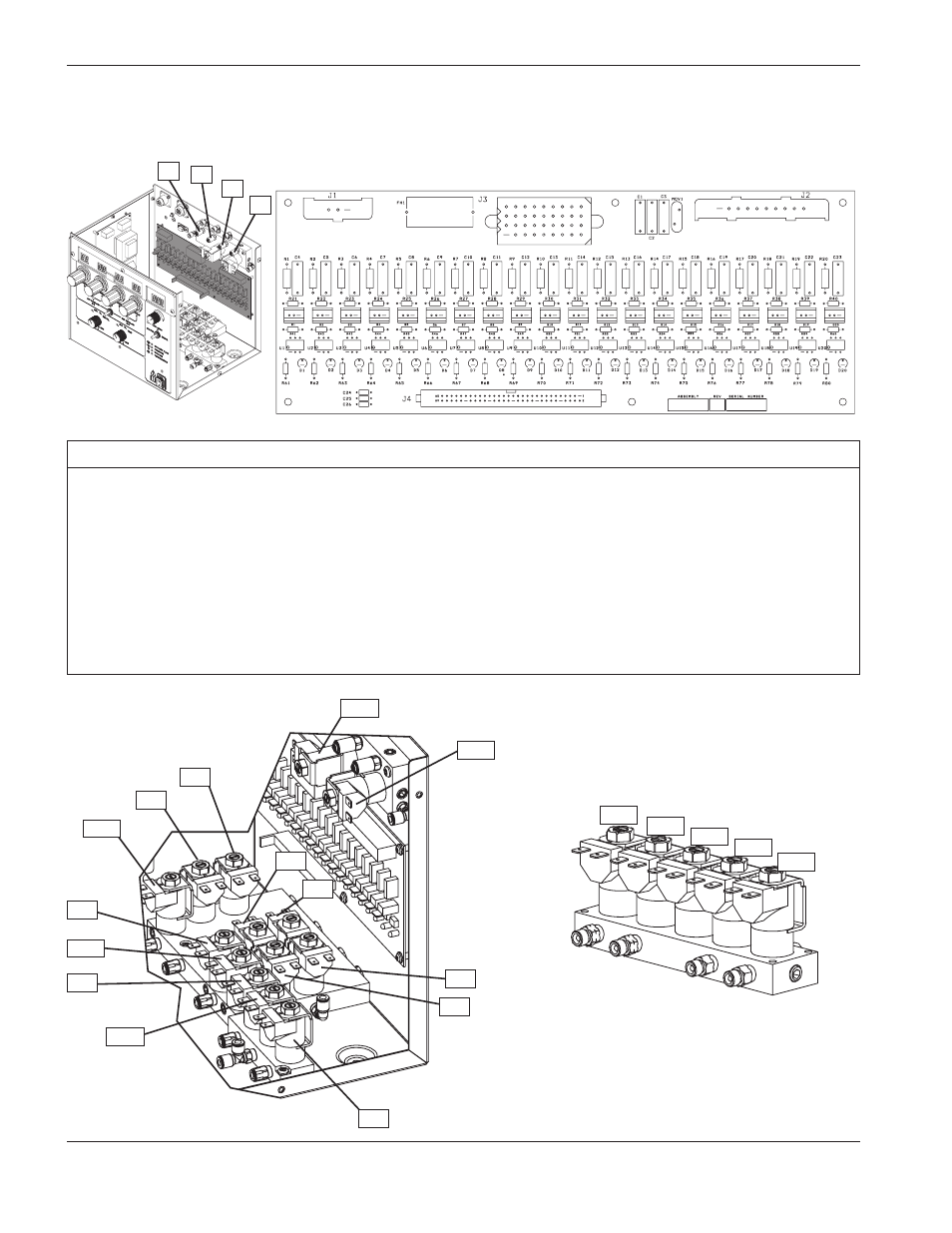

CI3 d’entraînement de l’électrovanne c.a. de la console des gaz
DEL
Nom du signal
Couleur
DEL
Nom du signal
Couleur
D1
SV1
Rouge
D11
SV11
Rouge
D2
SV2
Rouge
D12
SV12
Rouge
D3
SV3
Rouge
D13
SV13
Rouge
D4
SV4
Rouge
D14
SV14
Rouge
D5
SV5
Rouge
D15
SV15 (pas utilisé )
Rouge
D6
SV6
Rouge
D16
SV16
Rouge
D7
SV7
Rouge
D17
SV17
Rouge
D8
SV8
Rouge
D18
SV18
Rouge
D9
SV9
Rouge
D19
SV19
Rouge
D10
SV10
Rouge
D20
SV20
Rouge
P2
P1
P3
P4
SV14
SV13
SV6
SV8
SV10
SV12
SV2
SV4
SV5
SV3
SV9
SV11
SV1
SV7
SV16
SV17
SV18
SV19
SV20
bloc d'électrovannes (de torche)
