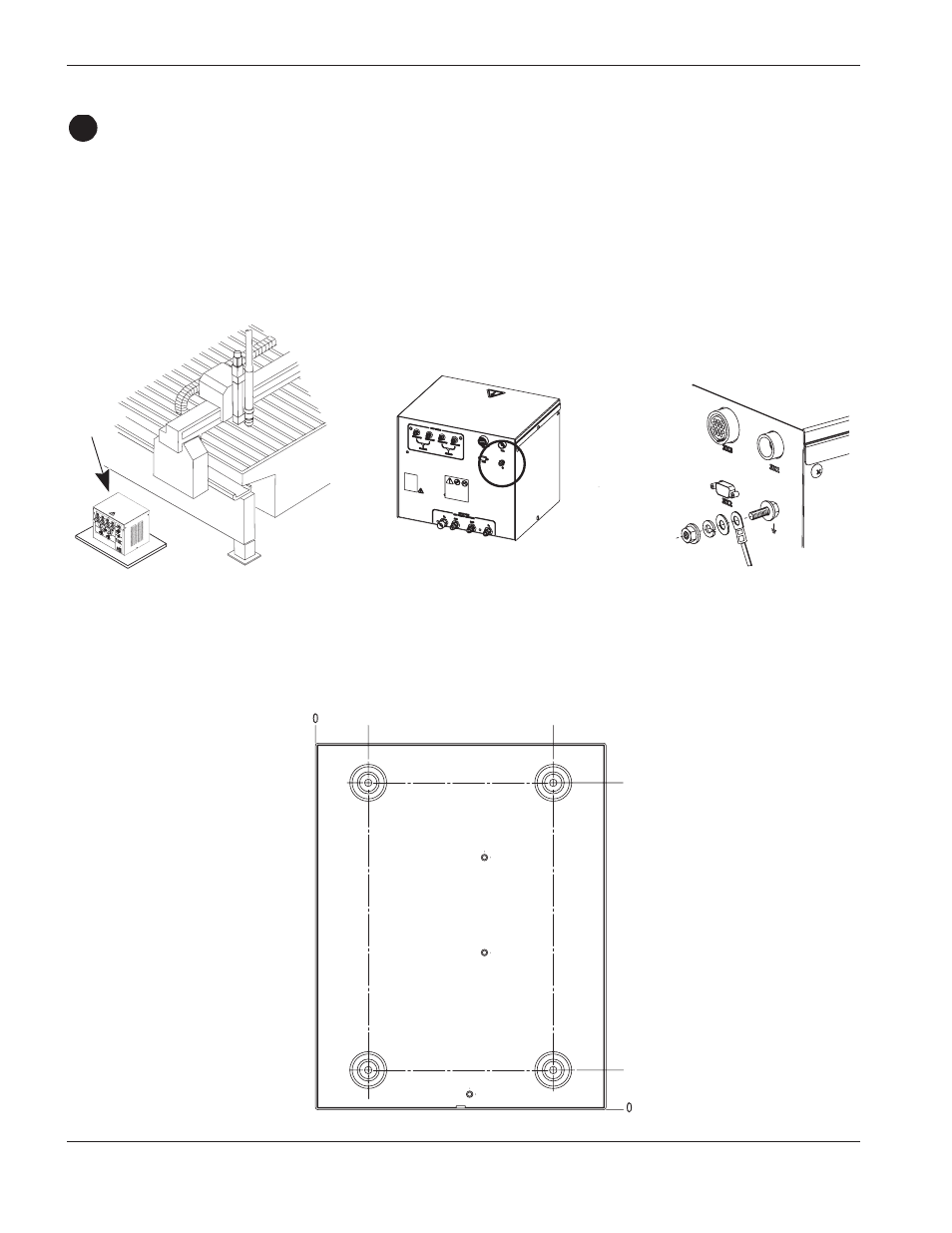

Mise en place de la console des gaz
• Placer la console des gaz près de la table de coupe. Laisser de l’espace pour enlever les capots supérieur et
latéral droit pour l’entretien. L’orientation préférée est montrée sur la figure ci-après. La longueur maximale des
câbles entre la source de courant et la console des gaz est de 75 m. La longueur maximale des câbles et des
tuyaux entre la console des gaz et le bloc d’électrovannes est de 20 m.
C
Orientation préférée de la
console des gaz
38,1 mm
314,5 mm
228,6 mm
50,8 mm
Mise à la terre de la console des gaz
INSTALLATION
3
3-14
HPR260 gaz manuel
Mode d’emploi
