12. Si le portique circule sur des rails qui ne sont pas soudés à la table, alors les rails doivent être connectés avec un
câble de terre de chaque extrémité des deux rails de la table. Ceux-ci ne doivent pas aller au point neutre (étoile),
mais pourraient emprunter la trajectoire la plus courte à la table.
13. Si l’le constructeur de matériel installe un diviseur de tension pour traiter la tension d’arc à utiliser dans le système
de commande, le CI diviseur de tension doit être monté le plus près possible du point d’échantillonnage de la
tension d’arc. Un endroit acceptable est l’intérieur de la source de courant plasma. Si le CI diviseur de tension
d’Hypertherm est utilisé, le signal de sortie est isolé des autres circuits. Le signal traité doit circuler à l'intérieur d'un
câble blindé (Belden type 1800F ou l’équivalent). Le câble utilisé doit comporter un écran tressé et pas un blindage
en feuille. Le blindage doit être connecté au châssis de la source de courant et laissér non connecté à l’extrémité.
14. Tous les autres signaux (analogiques, numériques, séries, encodeurs) doivent circuler par paire toronnée à l’intérieur
d’un câble blindé. Les connecteurs sur ces câbles doivent avoir un boîtier métallique et le blindage, pas le drain,
doit être connecté au logement métallique des connecteurs à chaque extrémité du câble. Ne jamais faire passer
le blindage ou le drain dans le connecteur sur n’importe quel contact.

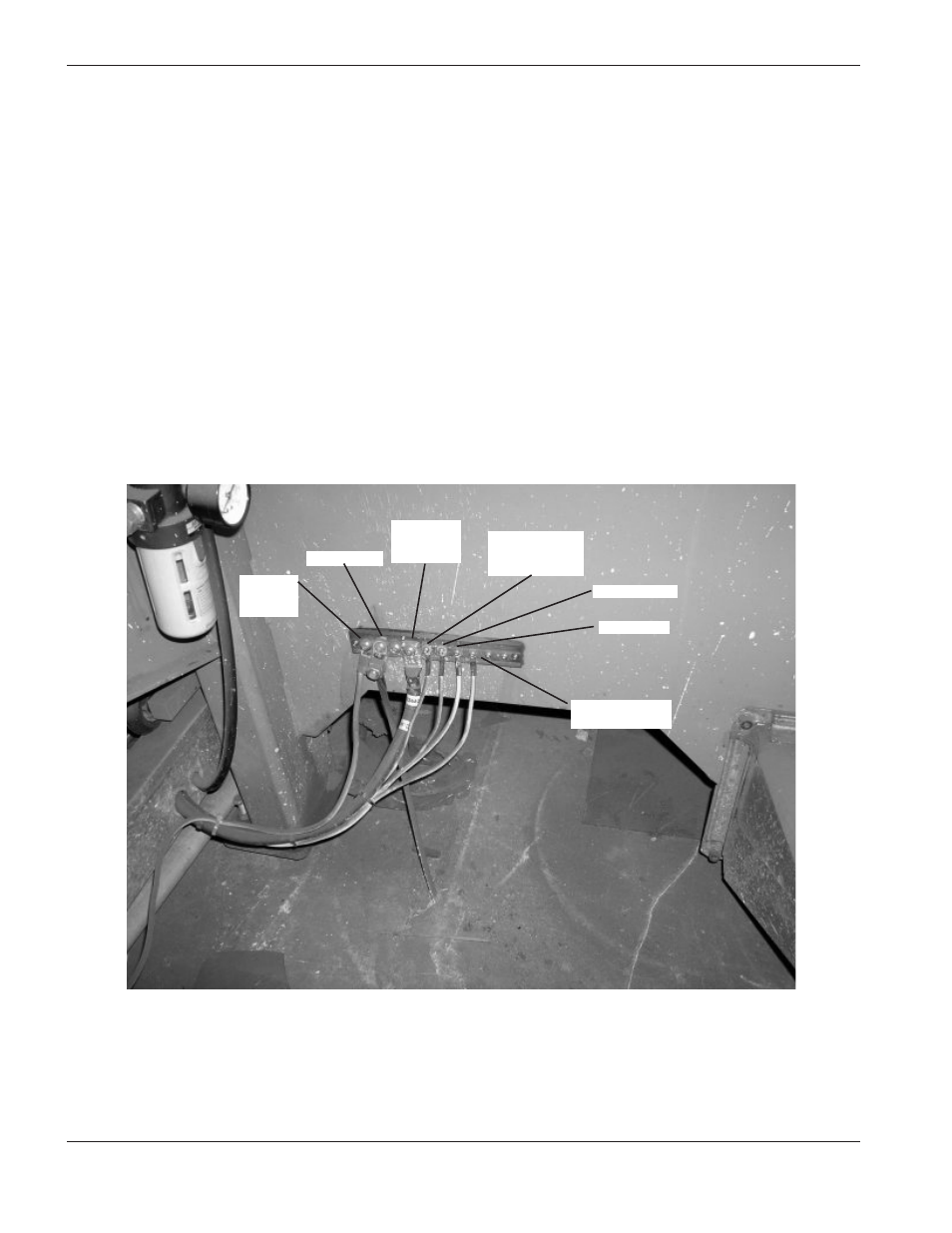

Exemple d’un bon bus de terre de la table de coupe. La photo ci-avant montre la connexion du bus
du portique, la connexion de la tige de terre, le faisceau positif de la source de courant, la console
RHF*, l'enceinte CNC, le porte-torche et le châssis de la source de courant.
* S’applique aux systèmes qui utilisent une console haute fréquence à distance (RHF)
Machine à
couper à
portique
Tige de terre
Câble de la
source de
courant (+)
Console de haute
fréquence à
distance (RHF)
Enceinte CNC
Porte-torche
Châssis de la
source de courant
