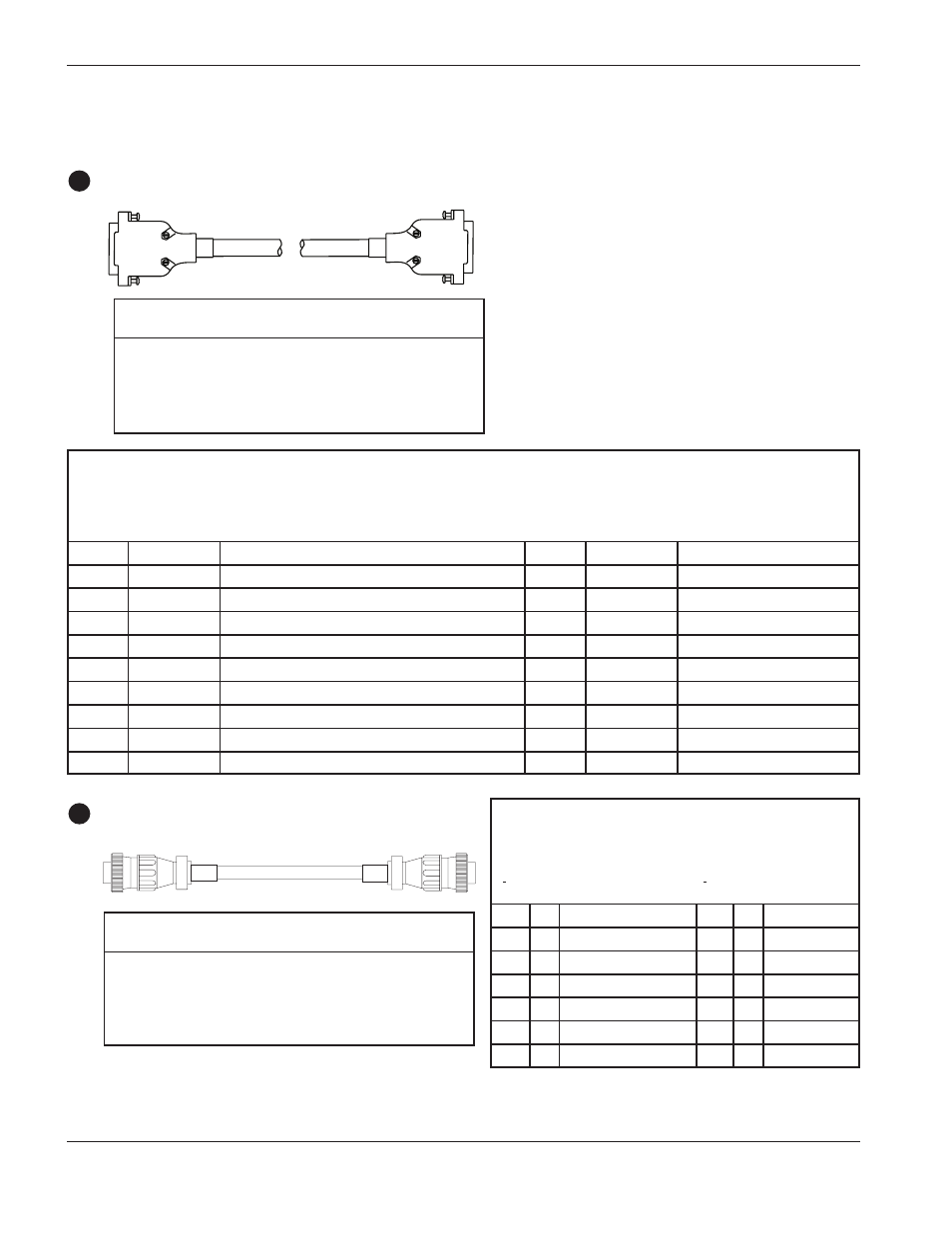

Câbles source de courant-console des gaz
Câble de commande
5
Câble d’alimentation 6
LISTE DES SIGNAUX DU CÂBLE – Câbles source de courant-console des gaz
Extrémité source de courant Extrémité console des gaz
Numéro du Numéro du
contact Entrée/sortie Description contact Entrée/sortie Fonction
1 Pas connecté 1
6 Pas connecté 6
2 Entrée/sortie CANL 2 Entrée/sortie Communication série CAN
7 Entrée/sortie CANH 7 Entrée/sortie Communication série CAN
3 Terre CAN 3 Référence terre CAN
9 Pas connecté 9 Pas connecté
8 Pas connecté 8
4 Pas connecté 4
5 Pas connecté 5
LISTE DES SIGNAUX DU CÂBLE –
Câbles source de courant – console des gaz
Extrémité source de courant Extrémité console des gaz
N o du N o du
contact E/S Description contact E/S Fonction
1 120 V c.a.-sous tension 1
2 120 V c.a.-retour 2
3 Terre 3
4 Pas connecté 4
5 Pas connecté 5
6 24 V c.a.-sous tension 6
7 24 V c.a.-retour 7
E/S = Entrée/sortie
Numéro de Longueur Numéro de Longueur
référence référence
123785 3 m 123740 25 m
123846 4,5 m 123676 35 m
123674 7,5 m 123677 45 m
123847 10 m 123849 60 m
123675 15 m 123850 75 m
Numéro de Longueur Numéro de Longueur
référence référence
123784 3 m 123737 25 m
123839 4,5 m 123738 35 m
123691 7,5 m 123739 45 m
123840 10 m 123842 60 m
123711 15 m 123843 75 m
* Les câbles numéros 123844 et 123845 doivent être utilisés avec des systèmes dont la console d’allumage est montée sur la source de courant.
INSTALLATION
3
3-20 HPR260 gaz manuel Mode d’emploi
