Ci pcb2 de la console des gaz – Hypertherm HPR260 Manual Gas Manuel d'utilisation
Page 163
5-42
HPR260 gaz manuel
Mode d’emploi
ENTRETIEN
ENTRETIEN

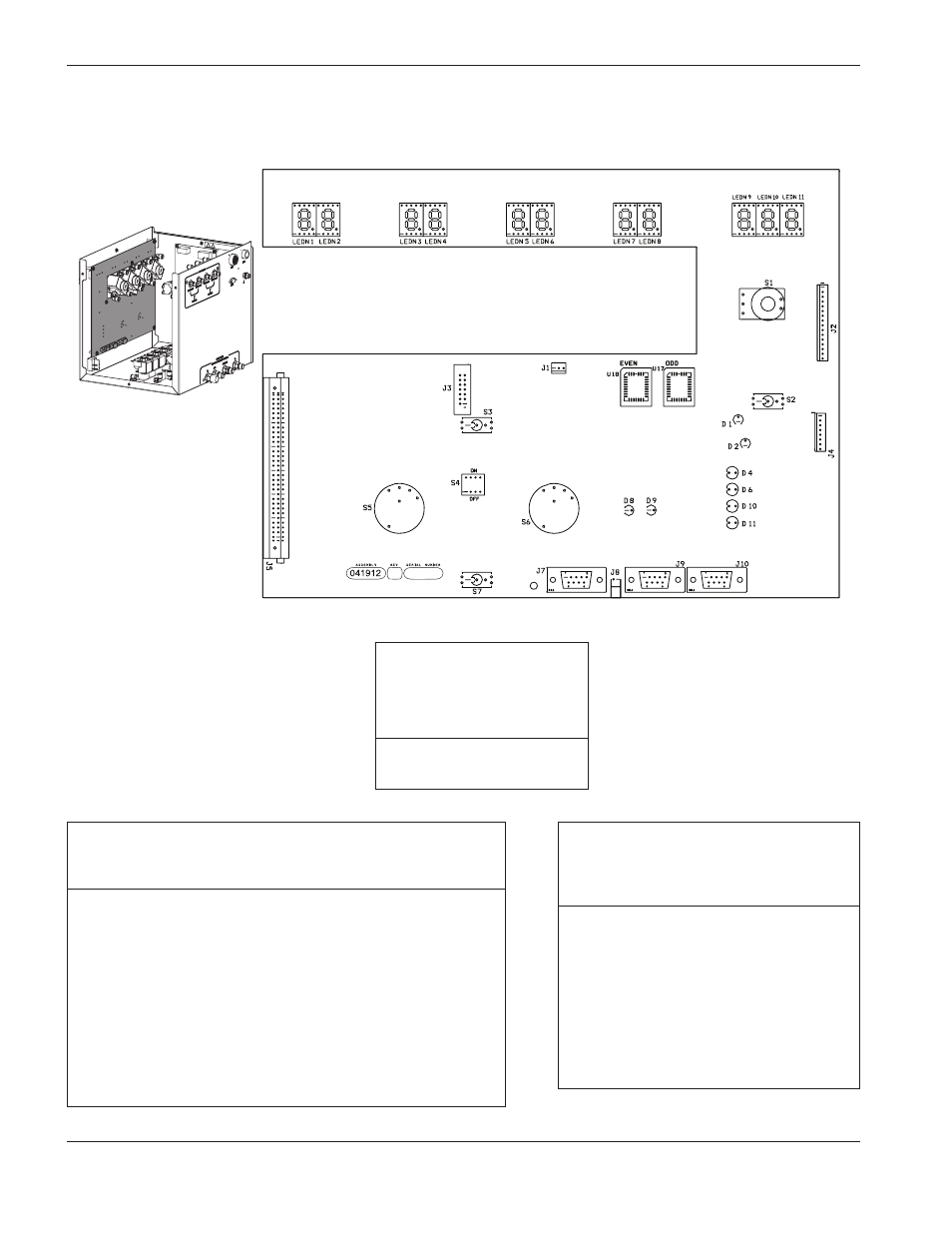

CI PCB2 de la console des gaz
Liste des DEL du circuit imprimé de la
console des gaz
DEL
Nom du signal
Couleur
D1
+ 5 V c.c.
Vert
D2
+ 3.3 V c.c.
Vert
D4
Erreur du liquide de refroidissement
Jaune
D6
Erreur de pression
Jaune
D8
CAN- TX
Vert
D9
CAN- RX
Vert
D10
Erreur de tension
Jaune
D11
Erreur de température
Jaune
Liste des DELR du circuit imprimé de la console des gaz
DELR
Nom du signal
Couleur
DELR1
Prégaz plasma, chiffre gauche
Rouge
DELR2
Prégaz plasma, chiffre droite
Rouge
DELR3
Débit de coupe plasma, chiffre gauche
Rouge
DELR4
Débit de coupe plasma, chiffre droite
Rouge
DELR5
Prégaz de protection, chiffre gauche
Rouge
DELR6
Prégaz de protection, chiffre droite
Rouge
DELR7
Débit de gaz de protection, chiffre gauche
Rouge
DELR8
Débit de gaz de protection, chiffre droite
Rouge
DELR9
Courant, chiffre gauche
Rouge
DELR10 Courant, chiffre central
Rouge
DELR11 Courant, chiffre droite
Rouge
Liste microprogrammée
pour le PCB2 de commande
Numéro
Article de référence
U17
081109 IMPAIR
U18
081109 PAIR
