Câble et tuyau de gaz

7

Câble console des gaz –
bloc d’électrovannes

Câble des électrovannes

1

10

9

8

6

5

4

7

2 3

11

12 13 14

Extrémité B

Extrémité A (contacts mâles)

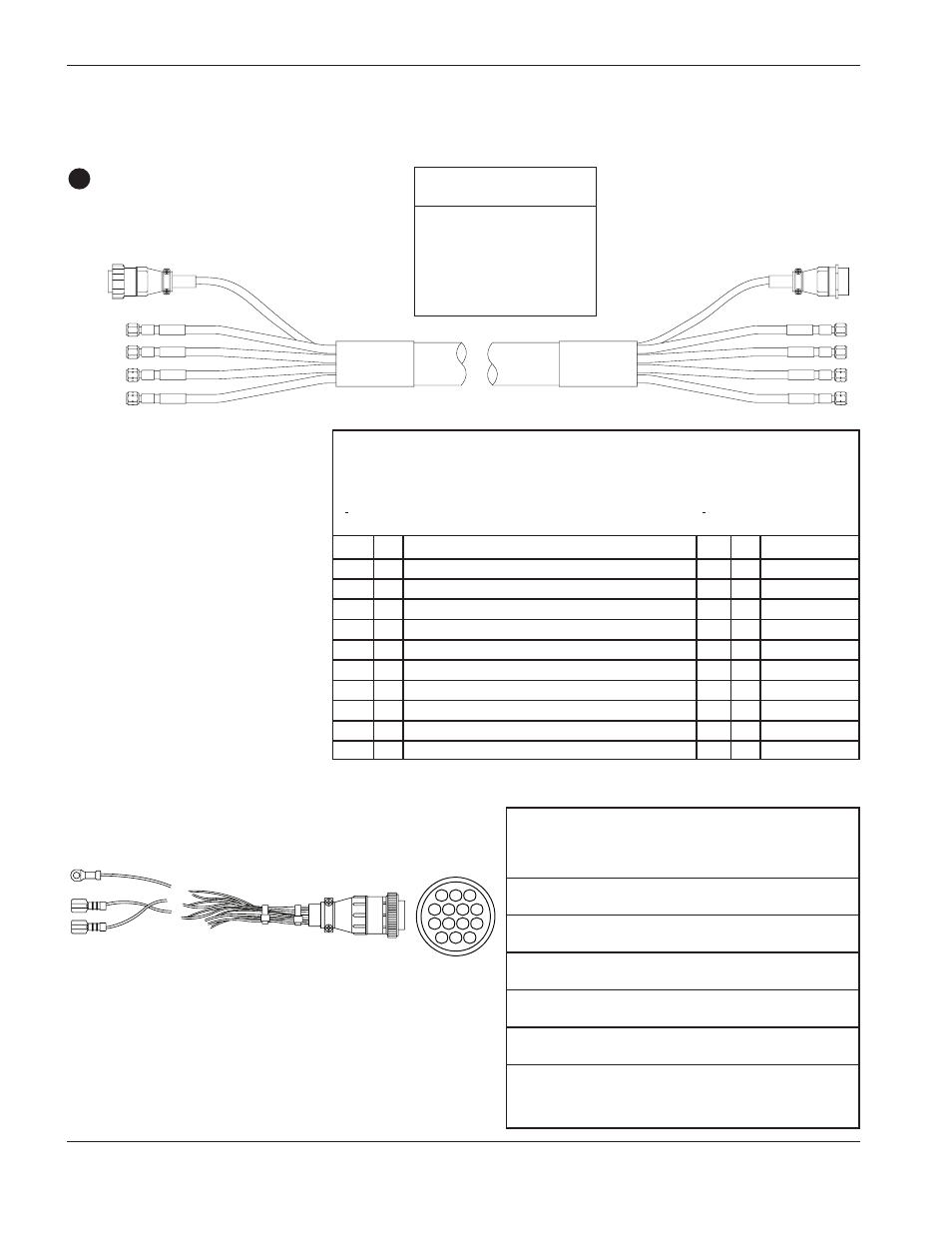

Raccordements console des gaz-bloc d’électrovannes

LISTE DES SIGNAUX DU CÂBLE –

câble console des gaz – bloc d’électrovannes

Extrémité console des gaz

Extrémité électrovannes

N

o

du

N

o

du

contact

E/S

Description

contact

E/S

Fonction

1

120 V c.a. Sous tension – Prégaz de protection

1

2

120 V c.a. Retour – Prégaz de protection

2

3

120 V c.a. Sous tension – Débit de gaz de protection

3

4

120 V c.a. Retour – Débit de gaz de protection

4

5

120 V c.a. Sous tension – Prégaz plasma

5

6

120 V c.a. Retour – Prégaz plasma

6

7

120 V c.a. Sous tension – Débit de coupe plasma

7

8

120 V c.a. Retour – Débit de coupe plasma

8

9

120 V c.a. Sous tension – Évacuation plasma

9

10

120 V c.a. Retour – Évacuation plasma

10

11

Terre

11

LISTE DES SIGNAUX DU CÂBLE

Extrémité

Extrémité

Fonction

B

Couleur

A

Protection

S

Rouge/Noir

1

Prégaz

P

Rouge

2

Protection

S

Rouge/Noir

3

Débit de coupe

C

Rouge

4

Plasma

P

Rouge/Noir

5

Prégaz

P

Rouge

6

Plasma

P

Rouge/Noir

7

Débit de coupe

C

Rouge

8

Évacuation

V

Rouge/Noir

9

V

Rouge

10

Terre

Terre

Vert/Jaune

11

Terre

12

Terre

13

Terre

14

Femelle – électrovannes

Mâle – console des gaz

E/S = Entrée/sortie

Numéro de

Longueur

référence

128989

3 m

128990

4,5 m

128782

7,5 m

128967

10 m

128786

15 m

128991

20 m

INSTALLATION

3-22

HPR260 gaz manuel
