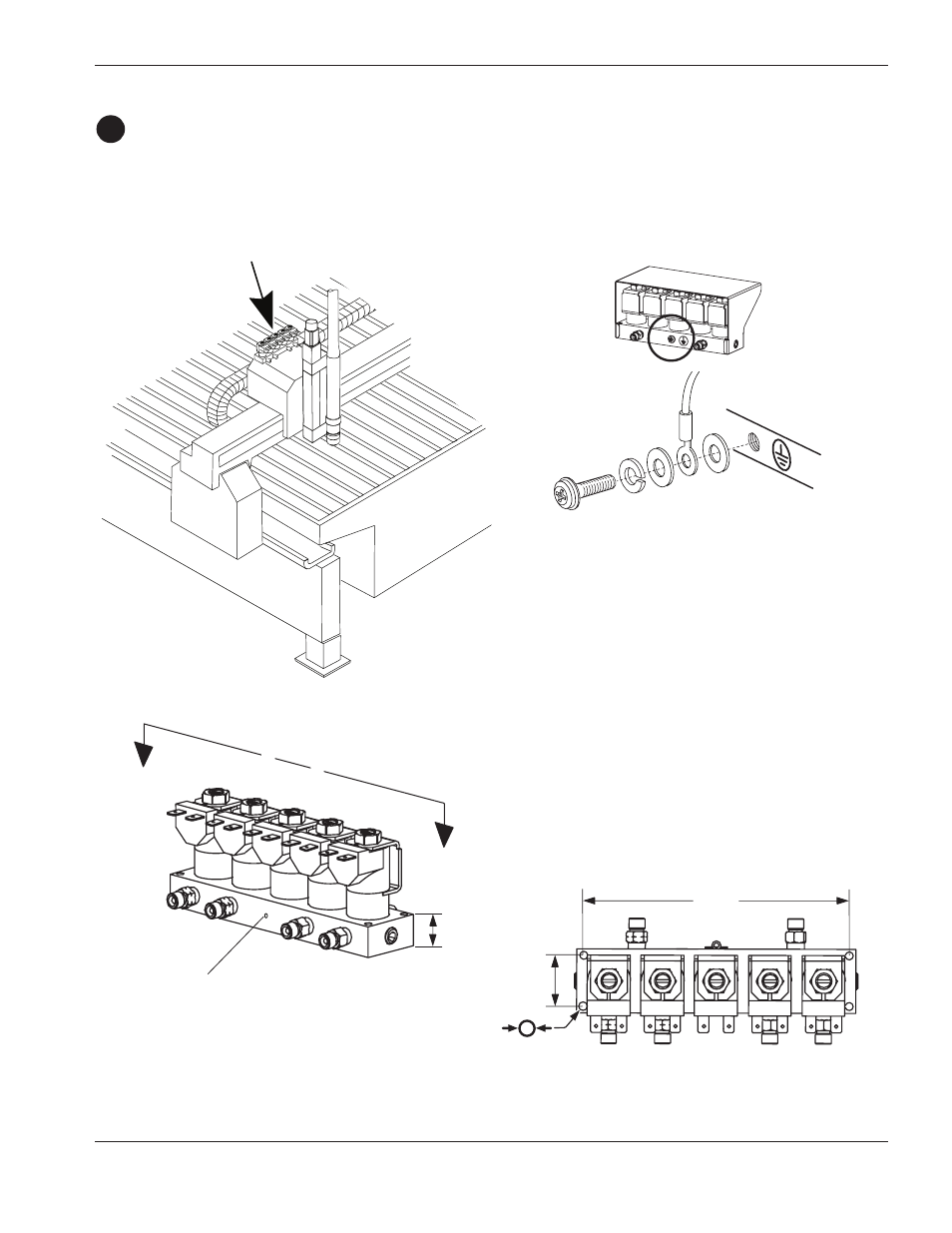

Installation du bloc d’électrovannes
• Monter le bloc d’électrovannes près du dispositif de réglage en hauteur de la torche. La longueur maximale des
tuyaux entre le bloc d’électrovannes et la torche est de 1,8 m.
D
A
A
A-A
30 mm
4,7 mm
19 mm
157 mm
Mise à la terre du bloc d’électrovannes
INSTALLATION
4
HPR260 gaz manuel
Mode d’emploi
3-15
Trou d’évent :
Ne pas obstruer.
