Raccordements de la torche

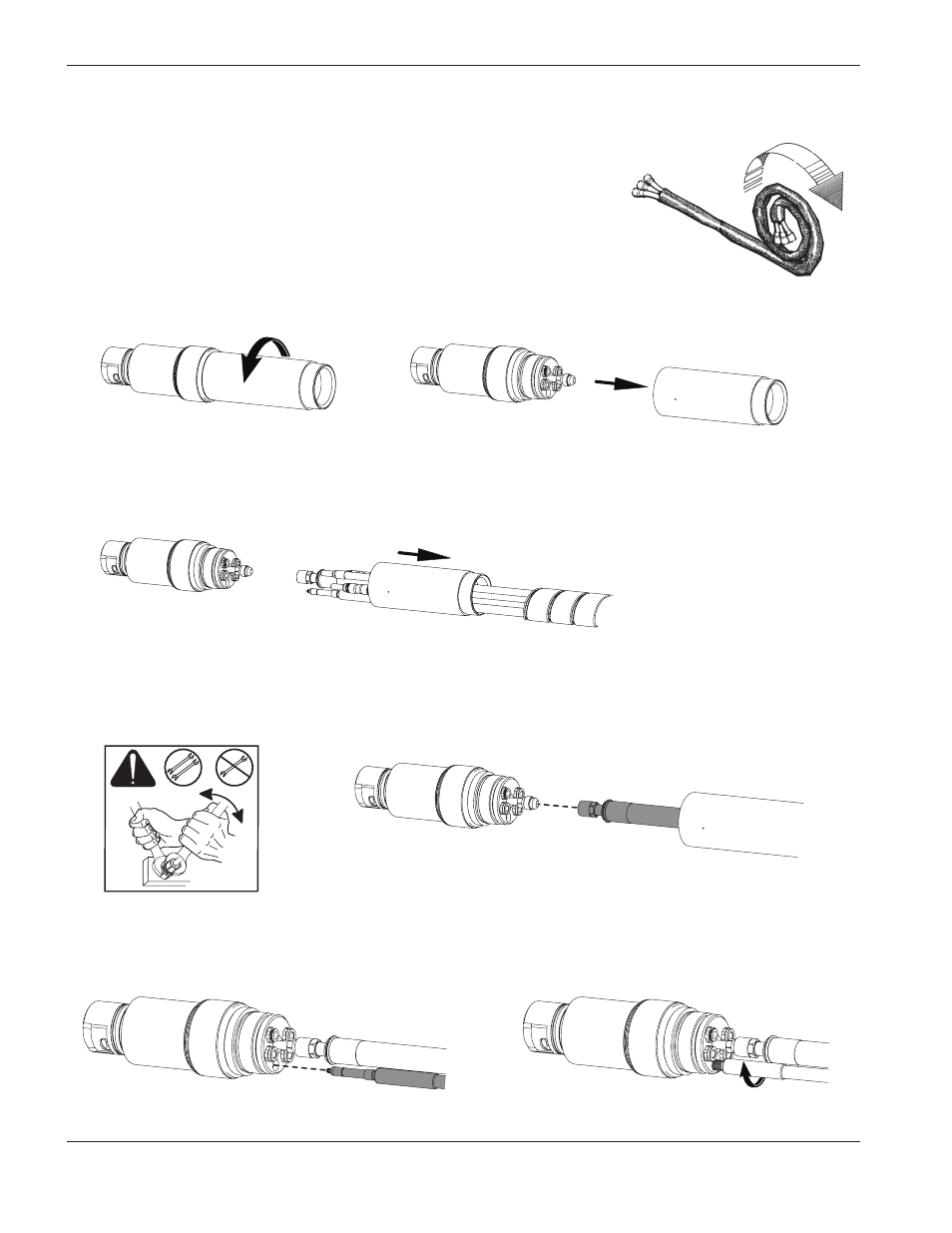

Raccorder le faisceau de la torche au dispositif à débranchement rapide
1. Dérouler les deux premiers mètres du faisceau sur une surface plate.
2. Maintenir la torche et enlever la gaine de montage du dispositif à débranchement rapide.
3. Faire glisser la gaine de montage sur le faisceau et aligner les raccords à débranchement rapide de la torche sur les
tuyaux du faisceau. Les connexions ont un code de couleur. On ne doit pas tordre les tuyaux et on doit les relier avec
un ruban adhésif pour éviter qu’ils ne se tordent. Ne pas enlever le ruban des faisceaux.
4. Raccorder le tuyau d’entrée de liquide de refroidissement (vert).
5. Brancher le faisceau d’arc pilote (jaune).
ANNEXE C – COUPAGE EN CHANFREIN
c-10 HPR260 gaz manuel Mode d’emploi
