ANNEXE C – COUPAGE EN CHANFREIN
HPR260 gaz manuel Mode d’emploi c-11
4

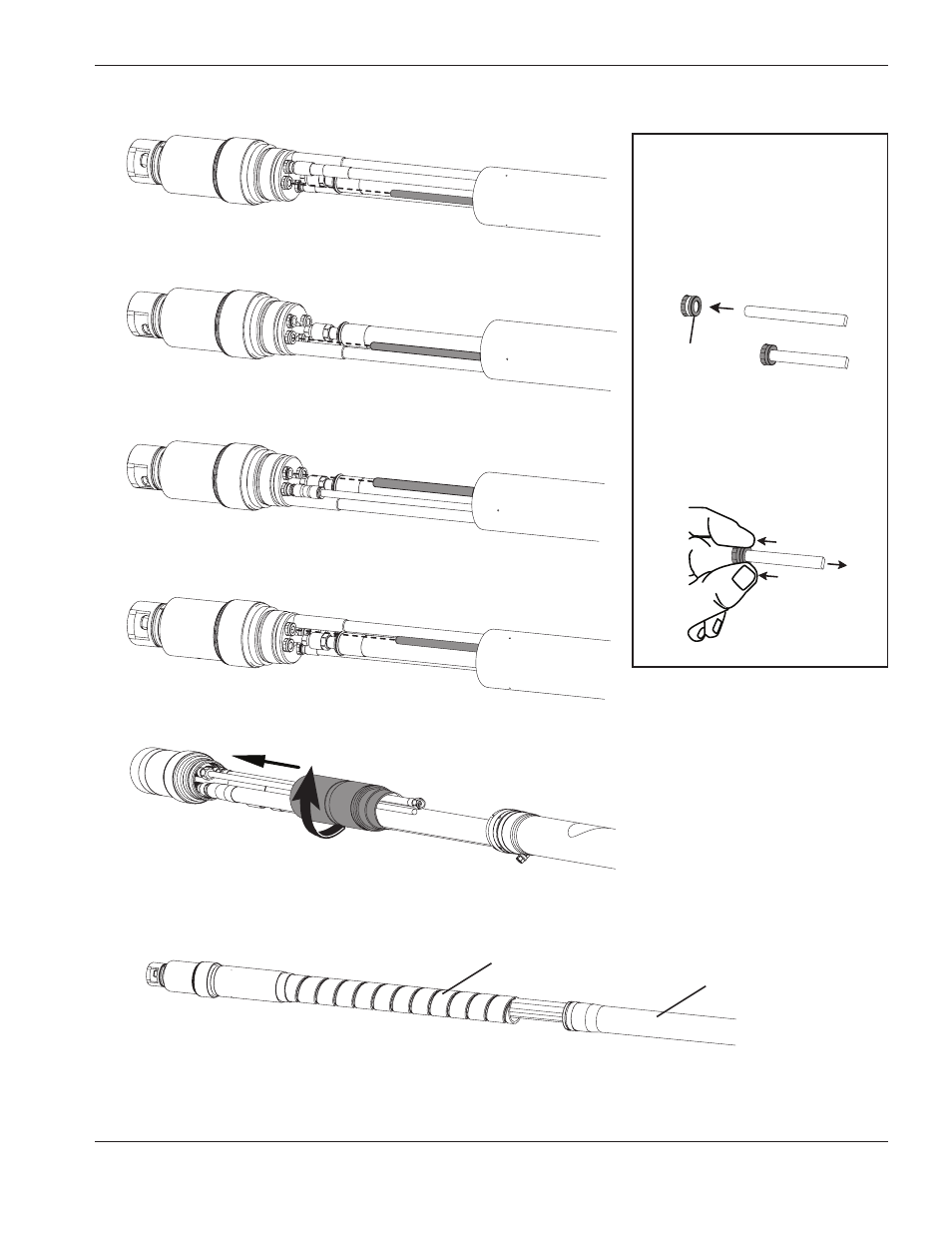

6. Raccorder le tuyau d’évacuation plasma (blanc).
7. Raccorder le tuyau de retour du liquide de refroidissement (rouge).
8. Raccorder le tuyau de gaz plasma (noir).
9. Raccorder le tuyau de gaz de protection (bleu).
10. Faire glisser la gaine de montage sur les raccordements et la visser sur le raccord rapide de la torche.
11. Faire glisser le stratifié en ruban dans la gaine de la torche d’environ 50 mm. Il y aura un jeu entre le stratifié en
spirale et la tresse. Le stratifié en spirale et la tresse ne sont pas retenus par un collier.
Note : Les raccords des étapes
6 et 9 sont des raccords
encliquetables.
Pour faire un raccordement,
pousser à fond le raccord du
tuyau dans le connecteur
approprié.
Pour déconnecter un raccord,
tirer sur un connecteur-collier
et sortir le raccord du tuyau.
Connecteur-collier
Stratifié en ruban
Revêtement tressé
