HPR260 gaz manuel
Mode d’emploi
2-9
4
SPÉCIFICATIONS

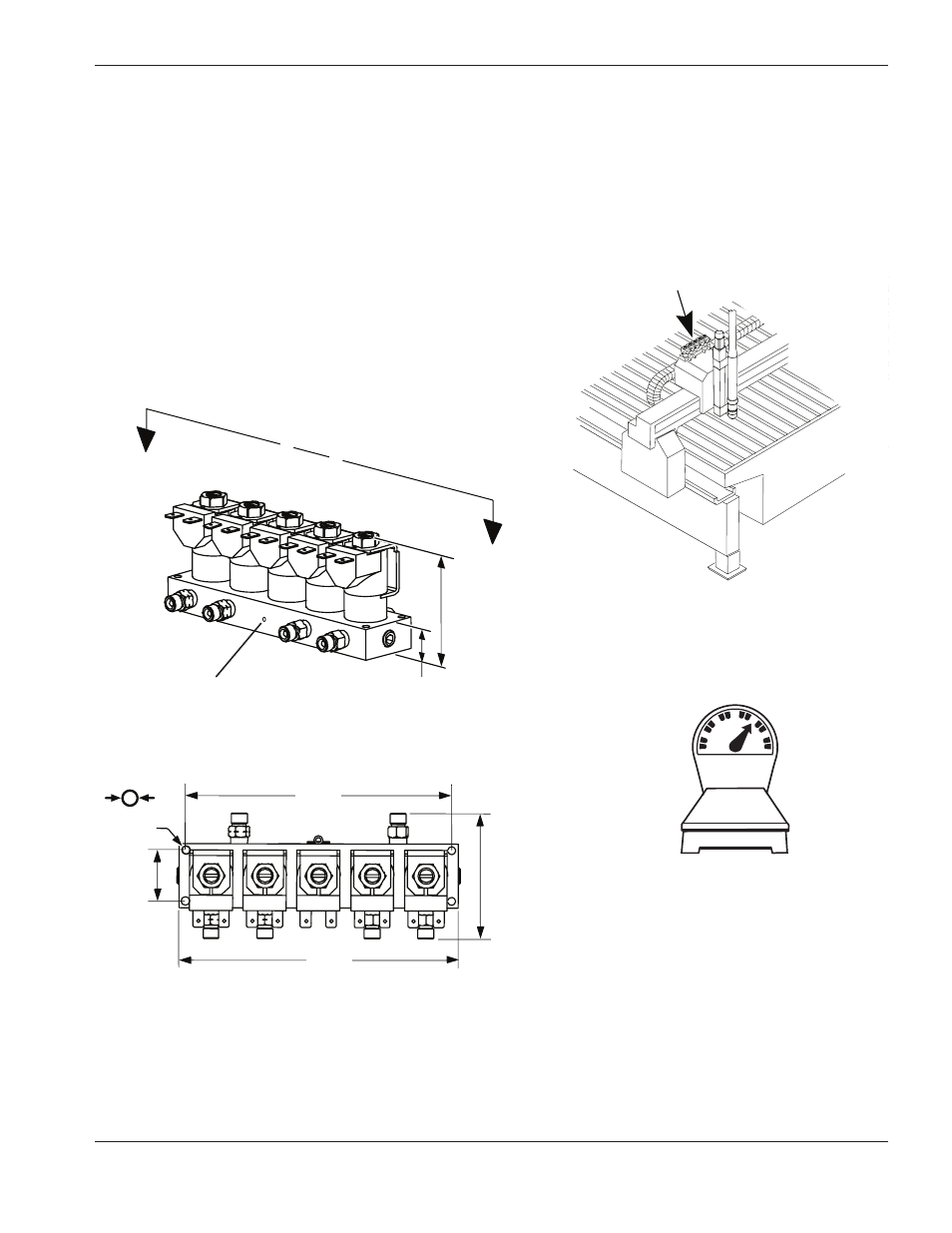

Bloc d’électrovannes – 129816
• La longueur maximale du câble entre le bloc d’électrovannes et le dispositif de réglage en hauteur de la torche
est de 1,8 m.
• Monter le bloc d’électrovannes au chariot de la torche sur les plus grandes tables. Sur les plus petites tables, on
peut le monter sur un support situé au-dessus du pont.
• Le trou d’évent sur le collecteur doit être toujours dégagé.
A
A
A - A
70 mm
165 mm
30 mm
4,7 mm
157 mm
76 mm
19 mm
1,1 kg
Trou d’évent :
Ne pas obstruer.
