HPR260 gaz manuel
Mode d’emploi
5-45
ENTRETIEN
4
ENTRETIEN
AVERTISSEMENT
DANGER D’ÉLECTROCUTION : Exercer la plus grande prudence quand on travaille près des modules
de hacheur. Les gros condensateurs bleus emmagasinent la haute tension. Même si l’alimentation est
coupée, des tensions dangereuses sont présentes aux bornes du condensateur, au hacheur et aux
dissipateurs thermiques. Ne pas décharger un condensateur à l’aide d’un tournevis ou d’un autre outil,
cela peut créer une explosion, des dommages matériels ou des blessures. Attendre au moins
5 minutes après avoir coupé l’alimentation pour toucher le hacheur ou les condensateurs.
Essais automatiques du hacheur et du capteur de courant au cours de la mise
sous tension
Mettre le système sur ON. Quand le prégaz commence, le contacteur se ferme et le système teste
automatiquement les hacheurs et les détecteurs de courant. Le système ferme le contacteur et
règle le hacheur 1 au facteur de marche 90 %. Le hacheur charge le condensateur de surtension
sur le CI E/S (PCB 6). Le courant qui charge le condensateur doit se situer entre 10 et 35 A. Le
code d’erreur 105 apparaît sur l’afficheur DEL si le courant est inférieur à 10 A ou s’il n’y a pas
de rétroaction sur le capteur de courant 1 (CS1). Le code d’erreur 103 apparaît sur l’afficheur
DEL si le courant est supérieur à 35 A.
Si le hacheur 1 réussit le test, le système répète le test pour le hacheur 2 et le capteur de courant
2 (CS2). Le code d’erreur 106 apparaît sur l’afficheur DEL si le courant est inférieur à 10 A. Le
code d’erreur 104 apparaît sur l’afficheur DEL si le courant est supérieur à 35 A.
Placer le sélecteur à bascule sur ERROR si le système réalise la montée en puissance. Si le
système montre un code d’erreur 003, le test est réussi. Les hacheurs et le capteur de courant
sont corrects.
Si le numéro de code d’erreur 103, 104, 105 ou 106 est affiché, continuer avec les tests ci-après.
Dépannage des codes d’erreur à faible courant 105 et 106
1. Vérifier que les capteurs de courant (CS1 et CS2) ainsi que les
câbles ne sont pas endommagés.
2. Échanger CS1 et CS2. Remplacer le capteur défectueux si le
code d’erreur n’est pas affiché à nouveau.
3. Mesurer la résistance entre les fils 38 et 39 sur CI6 avec un
compteur. La valeur devrait augmenter comme les charges du
condensateur. Remplacer CIB6 si l’on observe une valeur
constante.
4. Vérifier si des fils sont desserrés ou s’il y a des courts-circuits
provenant du hacheur à PCB6.
5. Vérifier que 220 V c.a. à 1A, 1B et 1C sont présents sur le
hacheur quand le contacteur ferme.
6. Vérifier que les fusibles (F3 et F4) sont en bon état de marche.

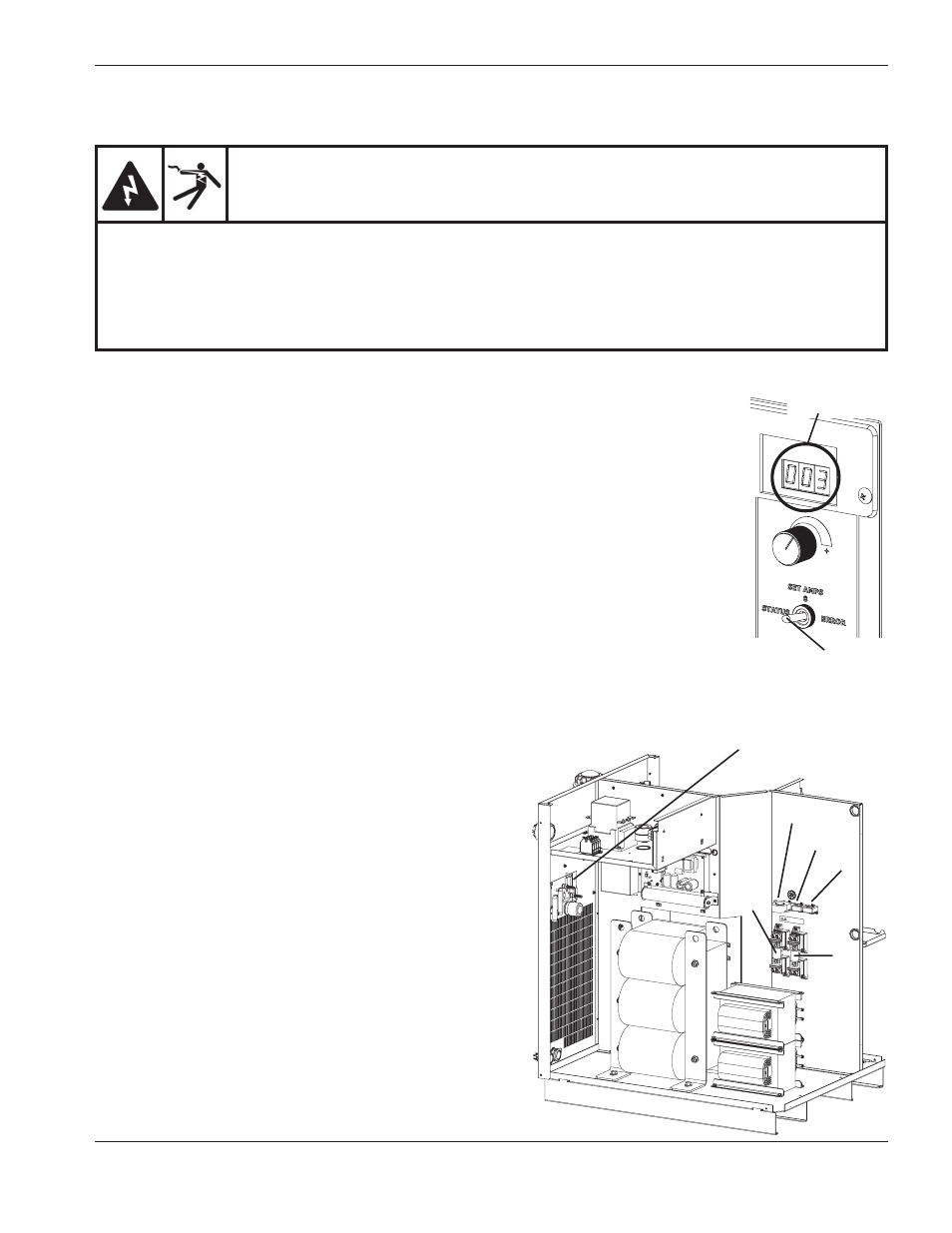

Essais du hacheur
CS1
CS3
F3
I/O board
(PCB6)
CS2
F4
Sélecteur
à bascule
Afficheur DEL
