6-10 HPR260 gaz manuel Mode d’emploi
4
NOMENCLATURE DES PIÈCES

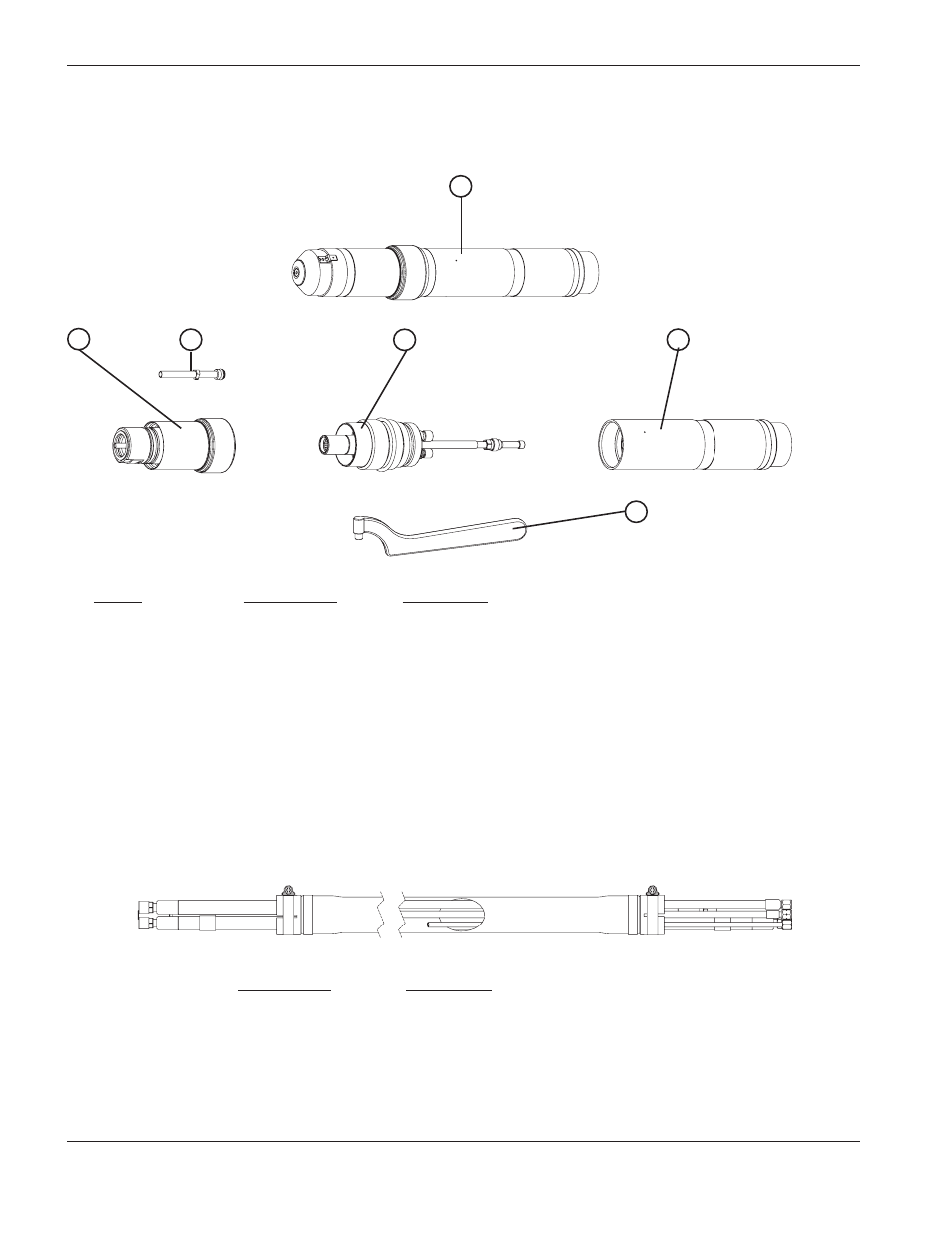

Torche HyPerformance
Faisceaux de torche
Torche
Numéro
de référence
Description
128986 2 m
128935 3 m
128934 4,5 m
128784 7,5 m
128987 10 m
128785 15 m
128988 20 m
Numéro
Article de référence Description
1 128818 HPR machine torch assembly
2 220162 Quick-disconnect torch
3 220340 Water tube
4 220163 Quick-disconnect recepticle
5 220232 Torch mounting sleeve assembly
6 104269 2" spanner wrench
128879 Torch kit : bullet plugs, o-rings, water tube and seal
128880 Quick disconnect kit : o-ring and connector
Voir l’Annexe C de ce manuel qui donne les numéros de référence de coupage en chanfrein.
1
3 2 4 5
6
