INSTALLATION
4
3-36 HPR260 gaz manuel Mode d’emploi

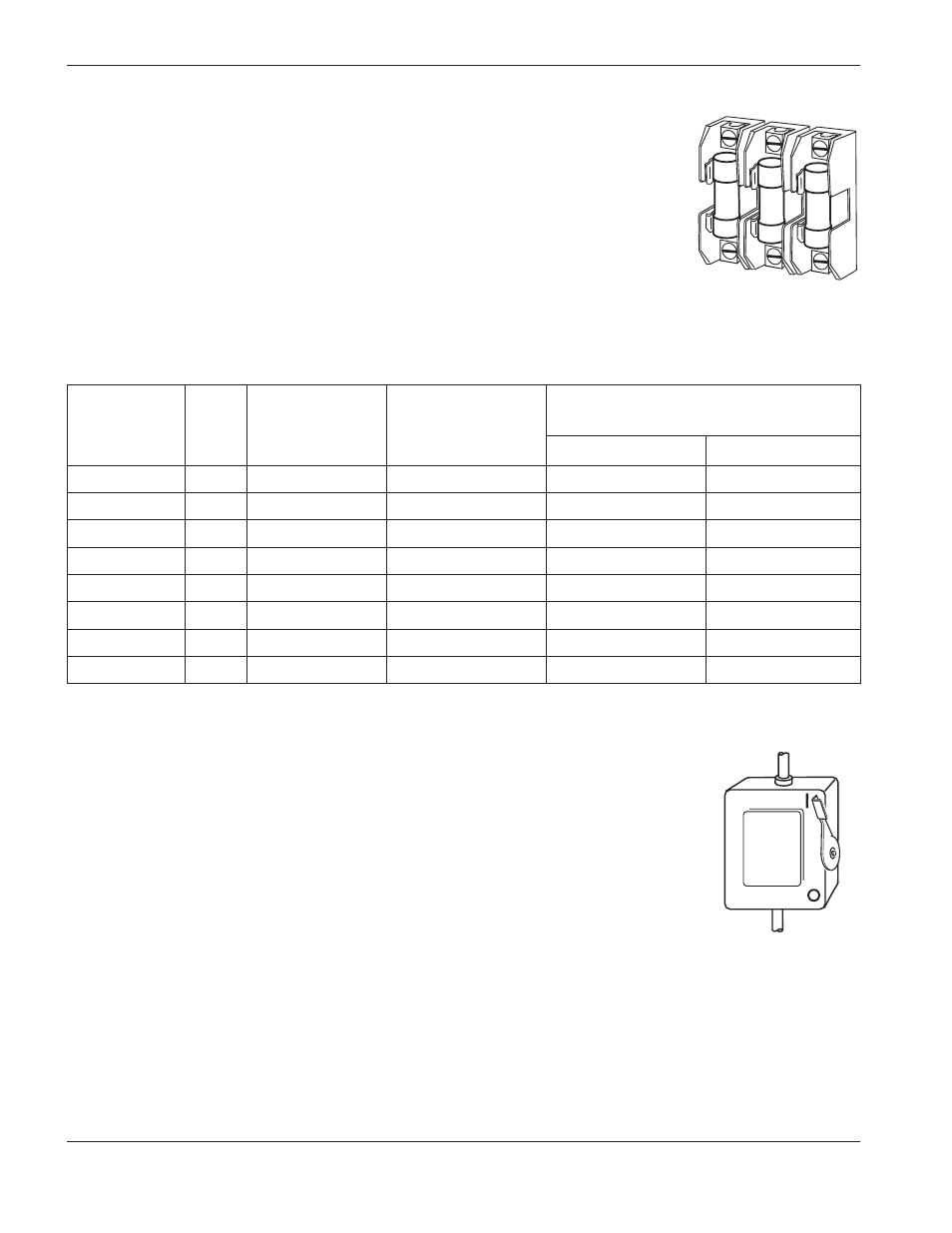

Exigences relatives à l’alimentation électrique
Généralités
Tous les interrupteurs, fusibles à fusion temporisée et câbles d’alimentation sont fournis par le
client et doivent être choisis conformément aux codes de l’électricité nationaux ou locaux qui
s’appliquent. L’installation doit être confiée à un électricien agréé. Utiliser un sectionneur de
ligne principale distinct pour la source de courant.
Note : Le dispositif de protection de l’alimentation principale (disjoncteur ou fusible)
doit être dimensionné pour prendre en compte les charges d’alimentation de
dérivation pour le courant d’appel et à l’état statique. La source de courant doit être câblée à un des
circuits d’alimentation de dérivation. La source de courant a un courant à l’état statique donné dans
la liste ci-après et présente un courant d’appel donné au tableau ci-après et a un appel de courant
égale à 10 fois le courant d’entrée nominal, ce qui peut durer jusqu’à 0,20 s ou 10 cycles de ligne.
Sectionneur
Le sectionneur permet de déconnecter (isoler) la tension d’alimentation. Installer cet
interrupteur près de la source de courant pour faciliter l’accès à l’opérateur.
L’installation doit être confiée à un électricien agréé et conformément aux codes nationaux ou
locaux qui s’appliquent.
Le sectionneur devrait :
• isoler le matériel électrique et déconnecter tous les conducteurs sous tension de la
tension d’alimentation quand il est sur OFF (arrêt) ;
• avoir une position OFF (arrêt) et une position ON (marche) clairement indiquées par un
« O » (pour OFF) et « 1 » (pour ON) ;
• comporter une manette pouvant être verrouillée en position « OFF » ;
• comporter un mécanisme automatique qui sert d’arrêt d’urgence ;
• être muni de fusibles à fusion lente ayant le bon pouvoir de coupure (voir le tableau ci-avant).
Câble d’alimentation
La grosseur des fils varie selon la distance de la prise à la boîte principale. Utiliser un câble d'alimentation de type SO
à quatre conducteurs avec température nominale du conducteur de 60 °C. L’installation doit être confiée à un électricien
agréé et conformément aux codes nationaux ou locaux qui s’appliquent.
FUSE
SWITCH BOX
Tension
d’entrée Phasé
Courant d’entrée
nominal
à 45,5 kW sortie
Pouvoir de coupure
recommandé des
fusibles à fusion
temporisée
Grosseur du câble recommandée pour
15 m de longueur maximale
Coté pour 60 °C Coté pour 90 °C
200/208 V c.a. 3 149/144 A 175 A — 67,5 mm 2 (2/0 AWG)
220 V c.a. 3 136 A 175 A — 67,5 mm 2 (2/0 AWG)
240 V c.a. 3 124 A 150 A 107,2 mm 2 (4/0 AWG) 53,5 mm 2 (1/0 AWG)
380 V c.a. 3 79 A 95 A 42,4 mm 2 (1 AWG) 26,7 mm 2 (3 AWG)
400 V c.a. 3 75 A 90 A 42,4 mm 2 (1 AWG) 26,7 mm 2 (3 AWG)
440 V c.a. 3 68 A 80 A 42,4 mm 2 (1 AWG) 21,2 mm 2 (4 AWG)
480 V c.a. 3 62 A 75 A 33,6 mm 2 (2 AWG) 21,2 mm 2 (4 AWG)
600 V c.a. 3 50 A 60 A 26,7 mm 2 (3 AWG) 13,3 mm 2 (6 AWG)
Note : Les recommandations AWG du câble sont tirées du tableau 310-16 du manuel du code de
l’électricité national.
