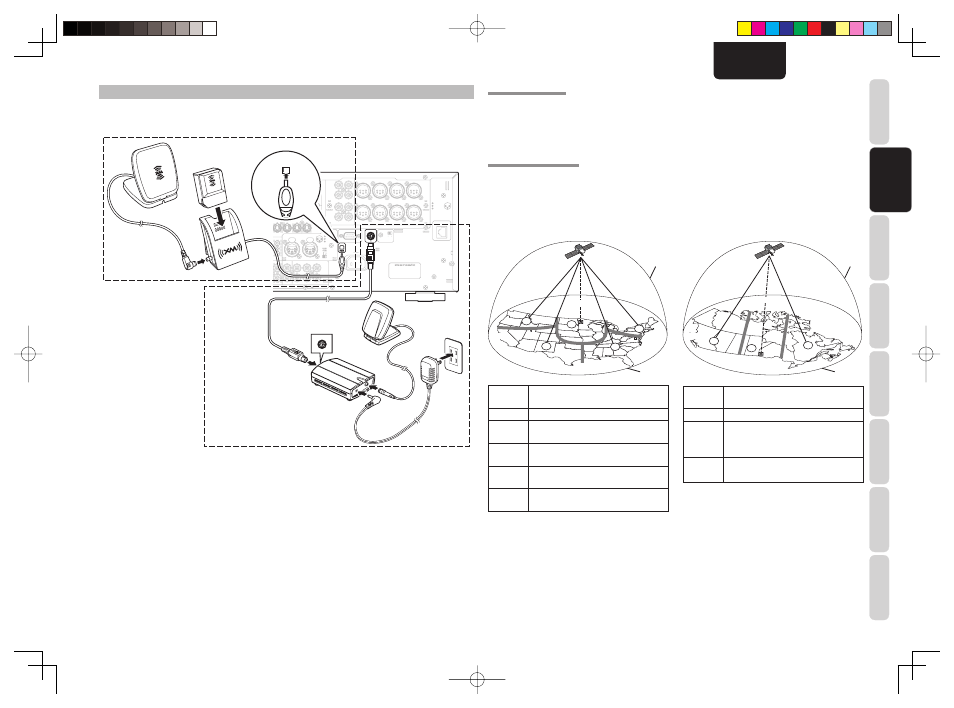

RACCORDEMENT DE LA RADIO SATELLITE
Un abonnement est nécessaire pour écouter XM Satellite Radio et SIRIUS Satellite Radio. Pour en savoir plus
sur XM Satellite Radio, voir page 55. Pour en savoir plus sur SIRIUS Satellite Radio, voir page 60.
Antenne
Sirius Connect
HOME tuner
Adaptateur
secteur
L L SR SR SL SL R R
R R
SR SR SL SL
SW SW C C
SBR SBR SBL SBL
L L
SBL SBL SW SW C C SBR SBR
OUT OUT
PUT PUT 1 1
OUT OUT
PUT PUT 2 2
OUTPUT 2 OUTPUT 2
C CR R//P PR R C CR R//P PR R C CB B//P PB B Y Y INPUT 4(DSS / VCR2 VCR2) )
RS-232C RS-232C SPEAKER C SPEAKER C SIRIUS SIRIUS
NETWORK NETWORK
ON ON OFF OFF
1 3
CONNECTION GND
HOT(+)
COLD(-)
3 2 1 2
AC IN AC IN
IR RECEIVER IN
1 1
2 2
EMITTER EMITTER OUT OUT SELECTOR SELECTOR R R L L
L L
R R
BALANCED BALANCED PRE OUT PRE OUT UNBALANCED UNBALANCED
SR SR
SL SL
SBR SBR
SBL SBL
SW SW
C C
B B
7.1CH 7.1CH IN IN
( (AUX AUX) )
MODEL NO. AV8003 MODEL NO. AV8003
1 2 3
BALANCED BALANCED UNBALANCED UNBALANCED
IN IN OUT OUT OUT OUT DSS/VCR2 DSS/VCR2( (4 4) ) 1 VCR1( (3 3) ) MONI. OUT MONI. OUT
CD/CDR BALANCED IN CD/CDR BALANCED IN
OUT ZONE OUT
CONNECTION GND
HOT(+)
COLD(-)
3 2 1 PUSH PUSH
SIRIUS SIRIUS
XM XM XM XM
XM SATELLITE RADIO
• Branchez les XM Mini-Tuner et Home Dock dans la prise XM du panneau arrière.
• Placez l’antenne XM à proximité d’une fenêtre orientée vers le sud pour recevoir le meilleur signal.
Lors des branchements, reportez-vous également aux modes d’emploi du XM Mini-Tuner et du Home
Dock.
SIRIUS SATELLITE RADIO
• Branchez le Sirius Connect Home Tuner, l’antenne et l’adaptateur secteur dans la prise SIRIUS sur le
panneau arrière.
• Placez l’antenne SIRIUS. L’antenne doit être placée correctement pour recevoir en continu le signal
satellite. Utilisez la carte suivante pour déterminer votre région et placez l’antenne en conséquence.
(États-Unis) (Canada)
1
2 3
5
4
SUD
NORD
EST
CIEL
HORIZON
OUEST
3 2
1
SUD
EST
CIEL
HORIZON
NORD
OUEST
RÉGION
SENS D’ORIENTATION DE
L’ANTENNE
RÉGION 1 Orientez l'antenne vers l’EST ou le NORD-EST
RÉGION 2
Orientez l'antenne vers le NORD ou le NORD-
EST
RÉGION 3
Orientez l'antenne vers le NORD ou le NORD-
OUEST
RÉGION 4
Orientez l'antenne vers l’OUEST ou le NORD-
OUEST
RÉGION 5
Orientez l'antenne TOUT DROIT vers le ciel
(peut nécessiter de la placer à l’extérieur)
