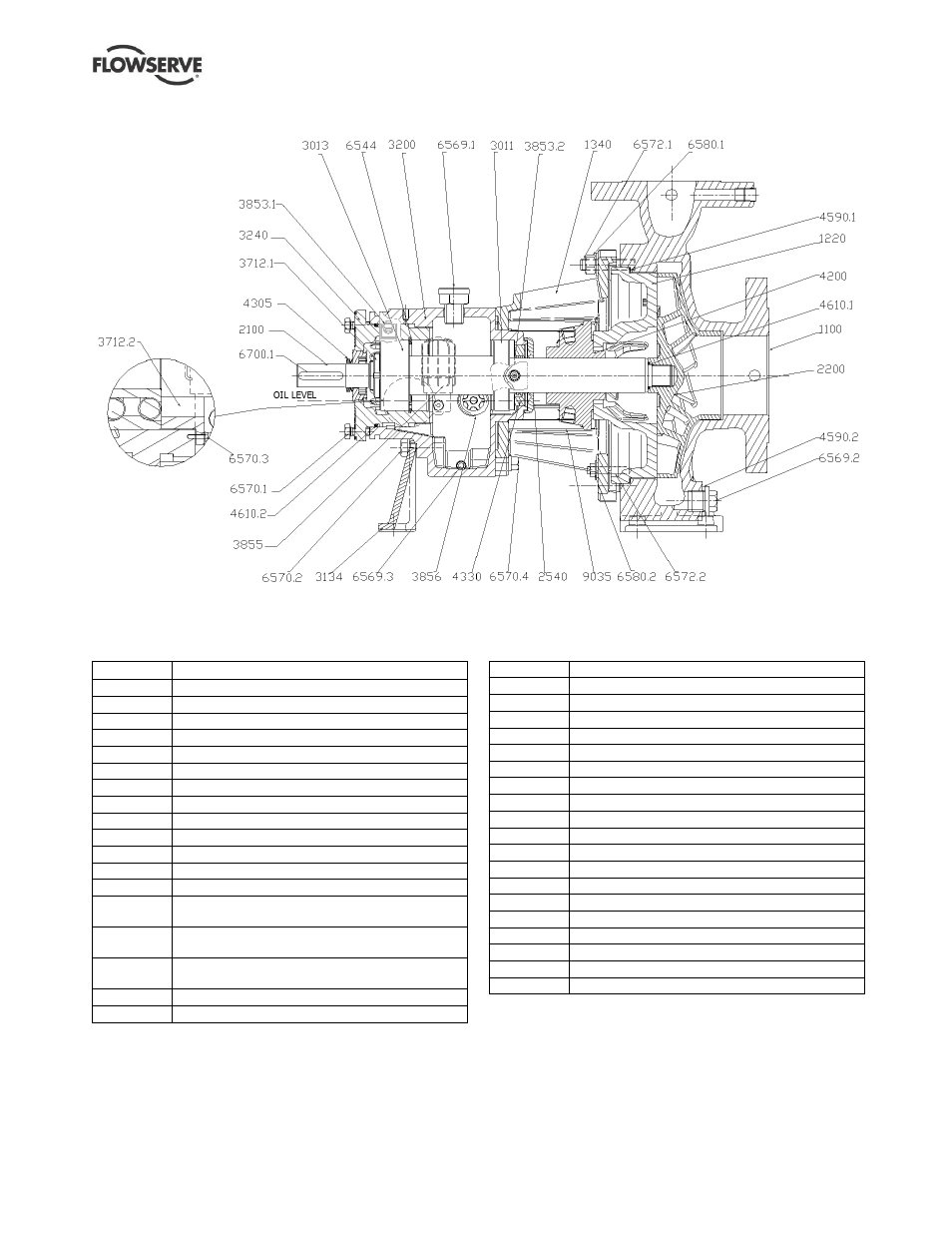

8.1.3 Roue à aubes inverse (RV) croquis en coupe
Croquis issus de B731/2081
8.1.4 Roue à aubes inversées (RV) liste des pièces
Item Description
1100 Corps de pompe
1220 Couvercle
1340 Adaptateur
2100 Arbre
2200 Roue
2540 Déflecteur (pour liquide)
3011 Roulement à billes radial
3013 Roulement à billes de butée
3134 Patte de palier
3200 Corps de palier
3240 Boîtard de roulement
3712.1 Ecrou de roulement
3712.2 Bague de blocage
3853.1
Embout de graissage (pour lubrification à la
graisse seulement) *
3853.2
Embout de graissage (pour lubrification à la
graisse seulement) *
3855
Huileur a niveau constant (pour lubrification à
l’huile uniquement) *
3856 Regard d’huile
4200 Garniture mécanique
4305 B ague d’étanchéité d’arbre
4330 Joint labyrinthe
4590.1 Joint plat
4590.2 Joint plat *
4610.1 Joint torique
4610.2 Joint torique
6544 Circlip
6569.1 Bouchon (remplissage)
6569.2 Bouchon *
6569.3 Bouchon (magnétique)
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6572.1 Goujon
6572.2 Goujon
6580.1 Ecrou
6580.2 Ecrou
6700.1 Clavette
9035 Protecteur de sécurité
* En version standard
