L'air d'amorçage doit être évacué de l'une de ces façons:
1) La vanne de contrôle située, le cas échéant, dans
la tuyauterie de refoulement peut être partiellement
ouverte lors du cycle d'amorçage pour évacuer l'air.
2) Une vanne de purge automatique pour chasser l'air
peut être installée sur la tuyauterie au refoulement
de la pompe
en amont de n’importe quelle vanne
dans la conduite, à condition que les gaz et les
vapeurs expulsés soient écologiquement sûrs et
acceptables pour le rejet dans l'atmosphère.
3) Un tuyau de purge pour chasser l'air peut être
réalisé depuis la conduite de refoulement, en
amont de la première vanne avec retour à la cuve
d'aspiration ou puisard. Ce schéma
d'assemblage présente un inconvénient dans le
fait qu'un contrôle manuel/automatique sera
nécessaire lors de l'exploitation afin de prévenir
une circulation continuelle du liquide pompé.
4.6.2 Tuyauterie d'aspiration
4.6.2.1 Tuyauterie d'aspiration pour corps de
pompe du type non auto-amorçant
a) Le diamètre du tuyau d'aspiration doit être
supérieur de une à deux tailles au diamètre
intérieur d'aspiration de la pompe, et les coudes
de tuyauterie doivent avoir le rayon de courbure
le plus grand possible.
b) Pour un relevage, la tuyauterie doit être inclinée
vers le haut vers l'aspiration de la pompe en
installant des réducteurs excentriques pour éviter
les poches d'air.
c) Si la pompe est en charge, la tuyauterie
d'aspiration doit avoir une pente constante
descendant vers la pompe.
d) La conduite à proximité de l’entrée dans la pompe
doit avoir le même diamètre que la tubulure de la
pompe et avoir une longueur droite au moins égale
au double de son diamètre. Lorsque la marge
entre NPSH disponible et requis n’est pas très
élevée, on recommande que la longueur droite de
conduite soit égale à 5 à 10 fois son diamètre. (Voir
section 10.3, Référence 1, pour plus de détail.)
e) En installant des vannes d’isolement et des
clapets anti-retour on facilitera la maintenance.
f) N’obturez jamais la pompe du côté de l’aspiration
et ne placez jamais une vanne directement sur la
bride d'aspiration de la pompe.
4.6.2.2 Tuyauterie d'aspiration pour corps de
pompe du type auto-amorçant
a)
La tuyauterie d’aspiration doit être aussi courte
que possible, tenir le vide et avoir le plus petit
volume possible compatible avec le débit de la
pompe afin d'être en mesure d'amorcer vite.
Lorsque le volume de la tuyauterie d’aspiration
est important un clapet de pied sera nécessaire.
b) Il est recommandé de faire en sorte que le tuyau
d’aspiration de la pompe ne soit pas d’un diamètre
plus grand que celui de la tubulure
d’entrée de la
pompe ou soit tel que la vitesse d'aspiration soit
de l'ordre de 3 à 5 m/sec (10 à 16 ft/sec). La
tuyauterie
rectiligne raccordée à l’entrée de pompe
doit de préférence avoir une pente descendante
vers la dite entrée.
c) Veuillez tenir compte du fait que le NPSH disponible
doit être supérieur au NPSH requis de la pompe.
d) Laissez un tronçon de conduite droite de même
diamètre que l’aspiration et au minimum long de
deux fois ce
diamètre entre la bride d’aspiration
et le premier accessoire de tuyauterie et/ou de
robinetterie.
e) En installant une vanne d'isolement, on facilitera
la maintenance.
f) Ne jamais obturer la pompe du côté de
l’aspiration et ne jamais placer une vanne
directement sur la bride d'aspiration de la pompe.
4.6.2.1 Filtre conique côté aspiration
Dans une nouvelle installation, il faut prendre le plus
grand soin
d’empêcher la saleté, des débris de
revêtement, des résidus de soudure et autres corps
étrangers de pénétrer dans la pompe, car il est
particulièrement important de protéger les nombreux
jeux de fonctionnement étroits contre les particules
abrasives présentes dans les nouveaux tuyaux
Le
réseau à l’aspiration doit être rincé complètement
avant d’installer le filtre conique et de raccorder la
conduite
d’aspiration à la pompe.
Le filtre conique
d’aspiration doit être installé de 5 à
20 diamètres en amont de la bride d’aspiration de la
pompe.
La surface ouverte totale du filtre conique
doit être dans un rapport d’au moins 3 à 1 avec la
section de la tubulure d’aspiration de la pompe.

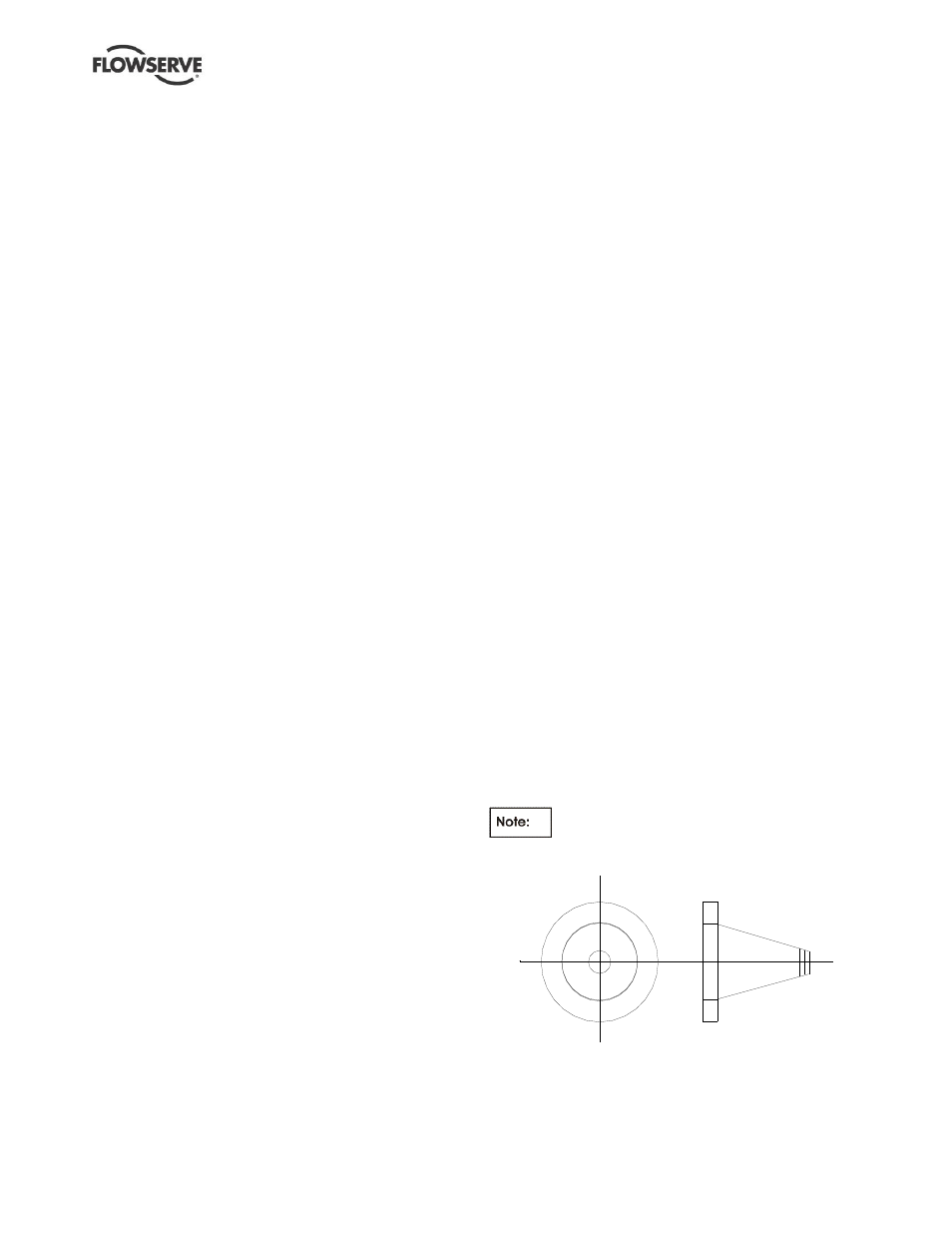

Filtre en forme conique
