Il est recommandé de prendre des mesures sur site,
si l’exposition au bruit approche la limite prescrite,
une mesure du niveau acoustique devra alors être
réalisée sur
le lieu d’implantation.
Les valeurs représentent le niveau de pression
acoustique L
pA
mesuré à 1 m (3.3 ft) de la machine,
dans les conditions du "champ libre au-dessus d’un
plan réfléchissant".
Pour estimer le niveau de puissance acoustique L
WA
(réf 1 pW) ajoutez arithmétiquement dans ce but
14 dBA à la valeur de pression acoustique.
2 TRANSPORT ET STOCKAGE
2.1 Réception de la livraison et déballage
Immédiatement après réception de l'équipement, on
doit vérifier qu'il est complet par comparaison avec les
documents et bordereaux de livraison et on doit vérifier
qu'il n'a pas été endommagé pendant le transport.
Tout composant manquant et/ou tout dommage doit
être signalé immédiatement à Flowserve, et le
document écrit le mentionnant doit être reçu dans le
mois suivant la réception de l'équipement. Les
réclamations plus tardives ne pourront pas être
acceptées.
Inspectez les caisses, les bo
îtes et les paquets pour
localiser les accessoires ou les pièces de rechange
qui ont pu être emballés séparément de l'équipement
ou fixés sur les parois latérales de la boîte ou de
l'équipement.
Chaque produit comporte un numéro de série unique.
Vérifiez que ce numéro correspond au numéro figurant
sur les documents, et indiquez toujours ce numéro dans
les correspondances, de même que pour commander
des pièces de rechange d'autres accessoires.
2.2 Manutention
Les boîtes les caisses, les palettes ou les cartons
peuvent être déchargés en utilisant des chariots
élévateurs à fourche ou des palans selon leurs
dimensions et leur structure.
2.3 Levage
Il faut utiliser un palan pour tous les groupes de
pompage ou les composants dont le poids dépasse
25 kg
(55 lb). Un personnel dûment qualifié doit
procéder au levage, en respectant les
réglementations locales.
Elingues, cordes et d'autres accessoires de levage
doivent être arri
més de telle façon qu'ils ne puissent
pas glisser et qu’ils permettent le levage de la charge
tout en la maintenant dans un équilibre stable.
L’angle entre les élingues ou cordages utilisés pour le
levage ne doit jamais excéder 60 degrés.

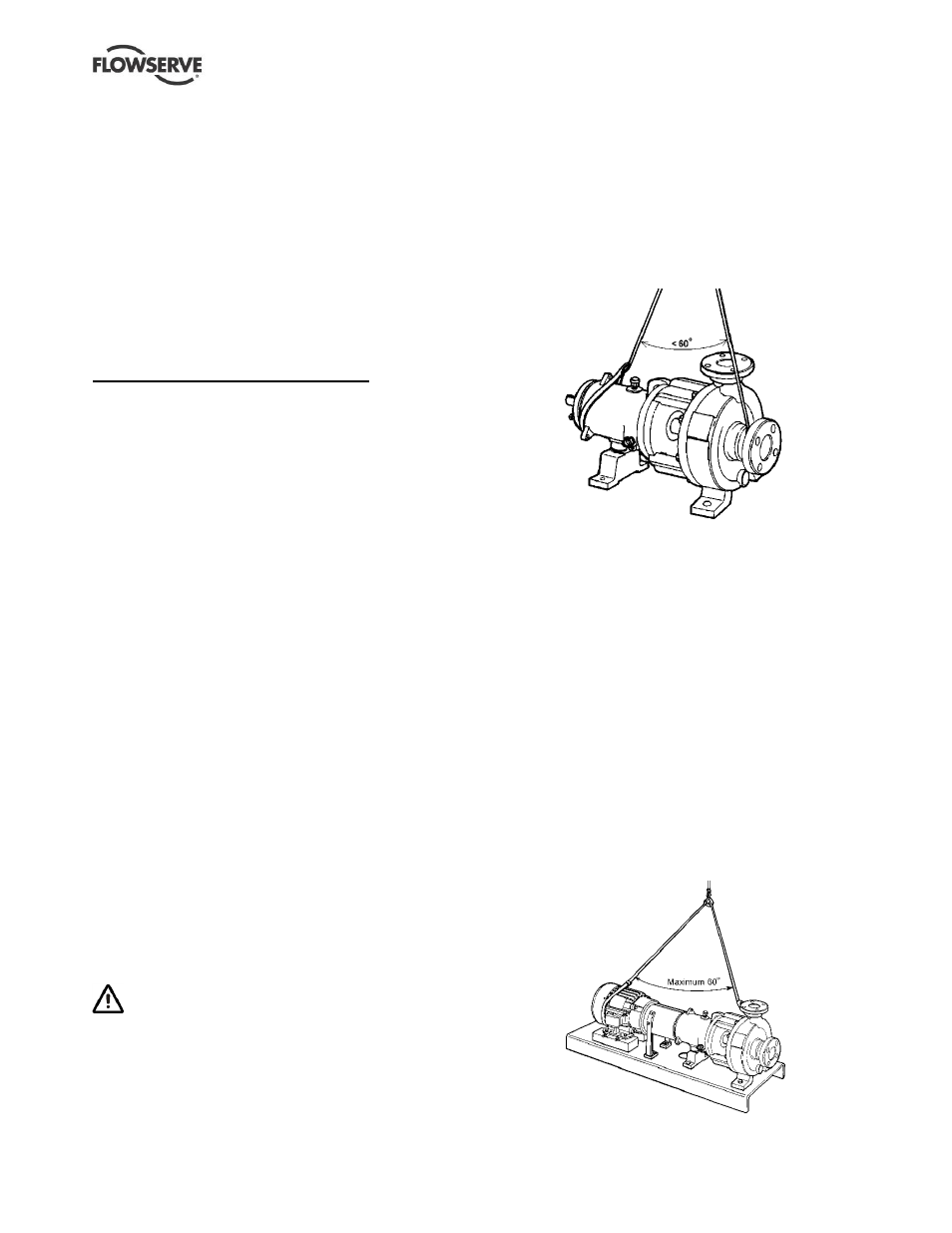

2.3.1 Pompe arbre nu
La pompe arbre nu doit être treuillée comme montré
ci-dessous:
2.3.2 Groupe moto-pompe sur châssis en tôle
d’acier pliée ou Polycrete
Dans le cas du châssis en tôle pliée, il n'y a pas de
point de levage pour le groupe complet. Des points
de levage visibles sont seulement présents pour le
démontage des pièces lors des entretiens.
Le groupe moto-
pompe sur châssis en tôle d’acier pliée
ou en béton polymère (polycrete) doit être levé comme
montré ci-dessous. Utilisez une élingue estrope et
faites un nœud coulant autour de la tubulure de
refoulement de la pompe, et faites de même avec une
autre élingue estrope autour de l'extrémité externe de la
carcasse du moteur. Garrottez
étroitement les nœuds
coulants autour des pièces. L'élingue côté moteur doit
être positionnée de telle manière que le poids ne soit
pas supporté par le capot de ventilateur du moteur.
Pour le treuillage, assurez-vous que la sangle nouée
sous la bride de refoulement prenne bien la direction de
l’accouplement comme représenté.
