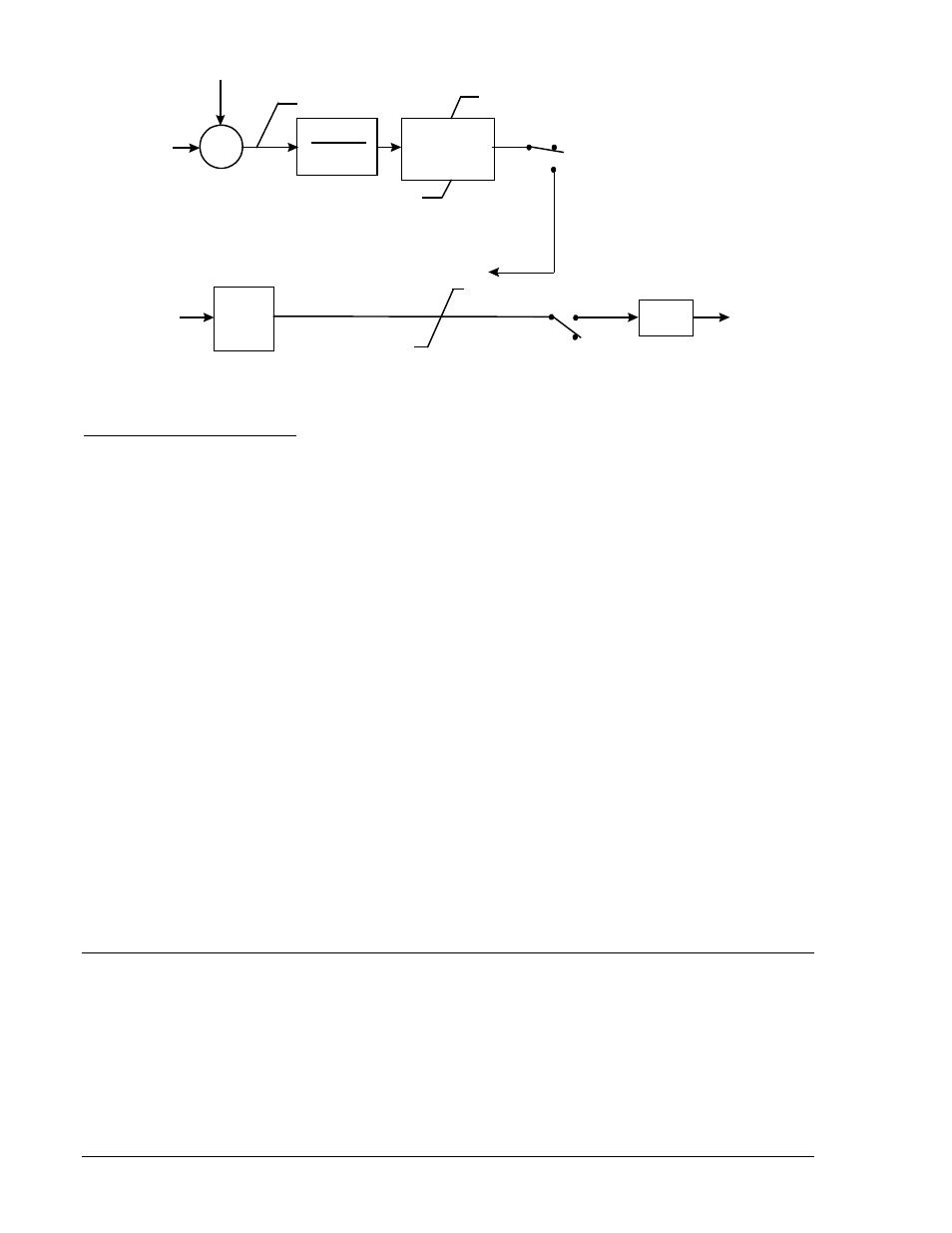

Figure 3-23. Étape de sortie
Limiteur de tension aux bornes
Le module PSS fonctionnant sur le principe de la modulation de l'excitation, son action peut être contrée
par les tentatives du régulateur de tension pour maintenir la tension aux bornes dans une bande de
tolérance. Pour éviter de créer une condition de surtension, le PSS est doté d'un limiteur de tension aux
bornes (représenté dans la Figure 3-23) qui réduit la limite supérieure de sortie à zéro lorsque la tension
de l'alternateur dépasse la consigne de tension aux bornes. La consigne de limite est normalement
sélectionnée de manière à ce que le limiteur élimine toute contribution du PSS avant toute mise en œuvre
de la protection temporisée de surtension ou de rapport tension/fréquence (V/Hz).
Le limiteur réduit la limite supérieure du stabilisateur, V
PSS_ULMT
, à un rapport fixe jusqu'à ce que la valeur
zéro soit atteinte ou que la surtension soit éliminée. Le limiteur ne réduit pas la référence AVR en
dessous de son niveau normal. Il n'interfère pas avec le contrôle de la tension du système durant les
conditions de perturbation. La plage de réglage par unité du limiteur de tension aux bornes est comprise
entre 0 et 10, par incréments de 0,01. Le signal d'erreur (tension aux bornes moins le point de départ de
la limite) est traité par un filtre passe-bas conventionnel pour réduire l'effet du bruit de mesure. Le filtre
passe-bas est contrôlé par une constante de temps dont la gamme d'ajustage est comprise entre 0,02 et
5 secondes, par incréments de 0,01 seconde. Tous les paramètres du limiteur de tension aux bornes
peuvent être configurés dans l'onglet Limiteur de sortie de l'écran PSS du logiciel BESTCOMS.
Blocage du taux de variation de fréquence
La fonction de taux de variation du PSS ajuste la sortie du PSS de manière à compenser un taux de
variation de fréquence dépassant le seuil défini par l'utilisateur. La plage de réglage de ce seuil est
comprise entre 0 et 10 hertz. Lorsque la valeur du seuil de taux de variation de fréquence de l'alternateur
est dépassée pendant une période égale au délai de temporisation défini par l'utilisateur, la sortie du PSS
est amenée à zéro, puis augmentée progressivement jusqu'à sa valeur nominale précédente pendant la
durée d'une minuterie de blocage. La plage de réglage de la temporisation et du délai de blocage est
comprise entre 0 et 20 secondes. La vitesse d'augmentation de la sortie du PSS est ajustée via les
paramètres de constante de temps de filtre passe-bas et de filtre de déperdition. La plage de réglage de
ces deux paramètres est comprise entre 0 et 20 secondes.
MODULE D'ISOLEMENT DE CHAMP
Un module d'isolement de champ (Basler P/N 9372900100) est requis pour chaque système DECS-400.
Le module d'isolement de champ reçoit une alimentation isolée provenant du système DECS-400 et
fournit au système DECS-400 des signaux isolés de courant et de tension d'excitation. Un câble, fourni
avec le module d'isolement de champ, relie ce module (connecteur J1) au contrôleur DECS-400
(connecteur P1).
La mesure du courant d'excitation est fournie au module d'isolement de champ par un shunt de courant
fourni par l'utilisateur offrant une performance nominale de sortie de 50 mVcc ou 100 mVcc. L'entrée de
mesure du courant d'excitation est conçue pour accepter un courant pouvant atteindre jusqu'à 300 % de
