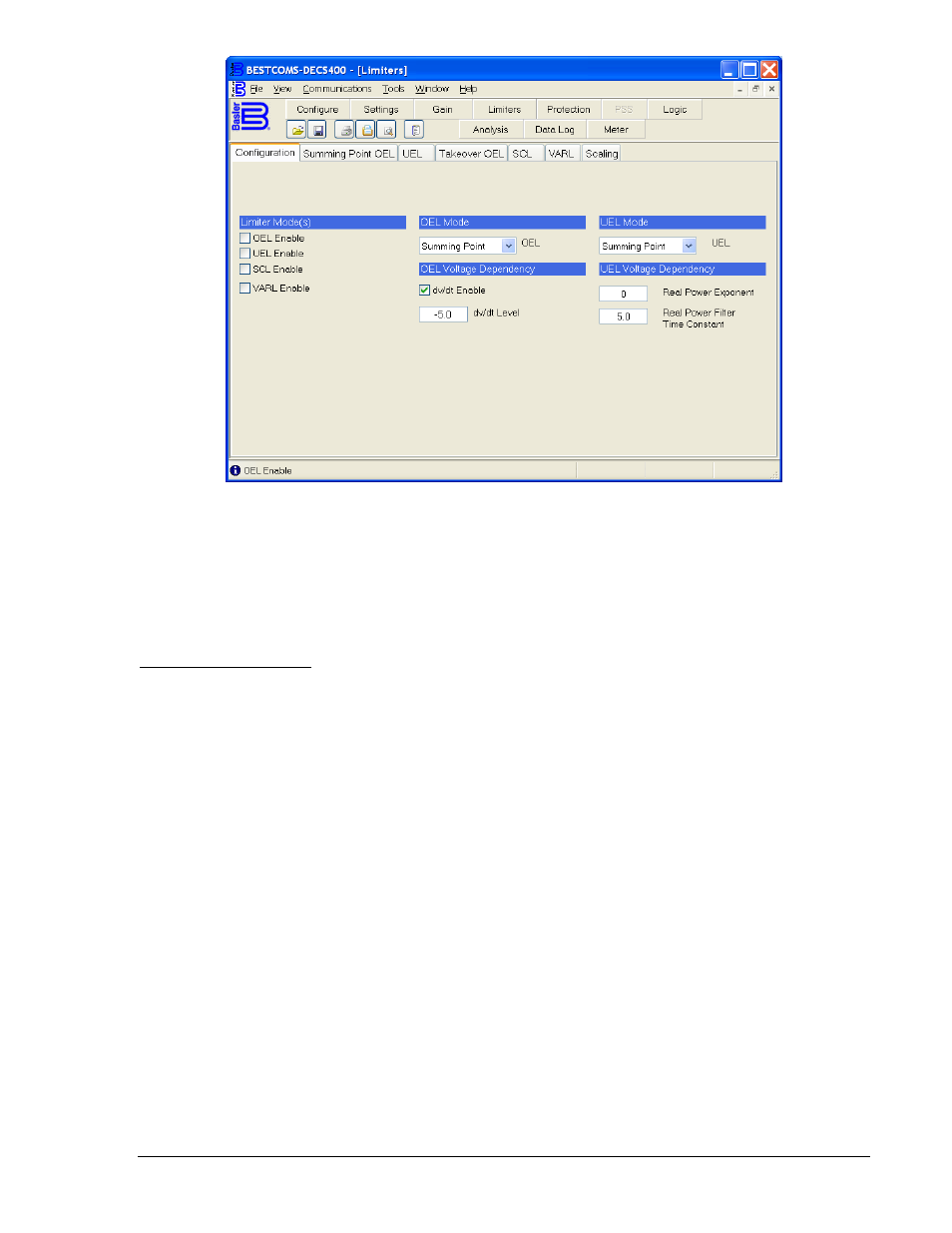

Figure 4-21. Écran Limiteurs, onglet Configuration
UEL sensibilité à la tension - Exposant réel de la puissance : ce paramètre détermine la manière dont le
limiteur de sous-excitation réagit au niveau de la tension de l'alternateur. Ce paramètre permet
d'appliquer un exposant de 0, 1 ou 2 à la tension de l'alternateur.
UEL sensibilité à la tension - Constante de temps du filtre de puissance réelle : ce paramètre permet
d'appliquer la constante de temps au filtre passe-bas de la sortie de puissance réelle. La plage de valeurs
autorisées est comprise entre 0 et 20 secondes, par incréments de 0,1 seconde.
OEL point de sommation
L'onglet OEL point de sommation comporte deux groupes de paramètres : Principal et Secondaire. Les
boutons Principal et Secondaire permettent de choisir entre les paramètres principaux ou secondaires de
limiteur de surexcitation de type point de sommation. Dans les schémas logiques par défaut fournis avec
le système DECS-400, une entrée de contact est utilisée pour sélectionner les paramètres OEL point de
sommation principaux et secondaires.
Les fonctions de l'onglet OEL point de sommation sont représentées dans la Figure 4-22 et décrites dans
les paragraphes suivants.
Hors ligne - Niveau haut : ce paramètre définit le point de consigne du courant de niveau haut pour le
limiteur de surexcitation hors ligne de type point de sommation. La plage de valeurs autorisée est
comprise entre 0 et 11 999 Acc, par incréments de 0,01 Acc.
Hors ligne - Temps limite haut : ce paramètre définit la durée maximale de la limitation de valeur
maximale du courant par le limiteur de surexcitation hors ligne de type point de sommation. La plage de
valeurs autorisées est comprise entre 0 et 240 secondes, par incréments de 1 seconde.
Hors ligne - Niveau bas : ce paramètre définit le point de consigne niveau bas du courant associé au
limiteur de surexcitation hors ligne de type point de sommation. La plage de valeurs autorisée est
comprise entre 0 et 11 999 Acc, par incréments de 0,01 Acc.
En ligne - Niveau haut : ce paramètre définit le point de consigne niveau haut du courant associé au
limiteur de surexcitation en ligne de type point de sommation. La plage de valeurs autorisée est comprise
entre 0 et 11 999 Acc, par incréments de 0,01 Acc.
En ligne - Temps limite haut : ce paramètre établit la durée maximale de la limitation de niveau haut du
courant par le limiteur de surexcitation en ligne de type point de sommation. La plage de valeurs
autorisées est comprise entre 0 et 240 secondes, par incréments de 1 seconde.
