Dans le Tableau A-2, cette association est identifiée par le code logique suivant : « DESTINATION:
Layer4 – Layer3.Or1.Output
 Mux1.Input ».

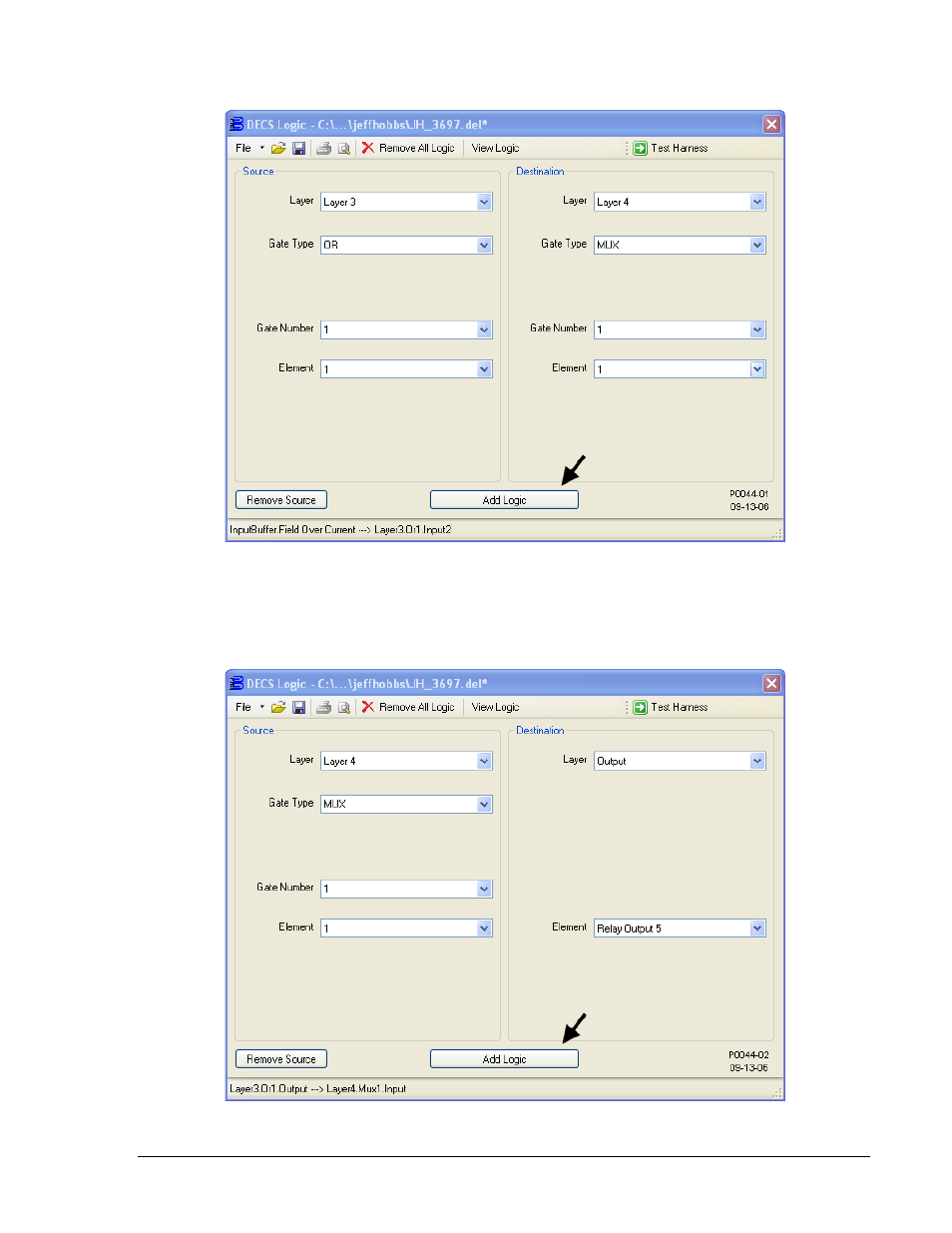

Figure A-22. Ajout de Layer4 - Layer3.Or1.Output ---> Mux1.Input
4. Les paramètres de la fenêtre Logique du DECS sont illustrés sur la Figure A-23. Connectez la
sortie 1 du multiplexeur 1 sur la couche 4 au tampon de sortie Sortie relais n°5. Dans le Tableau A-2,
cette association est identifiée par le code logique suivant : « DESTINATION: OutputBuffer –
Layer4.Mux1.Output1
 Relay Output5 ».
Figure A-23. Ajout de OutputBuffer – Layer4.Mux1.Output1 ---> Relay Output5
9369770990 Rev R Logique programmable du système DECS-400 A-23
