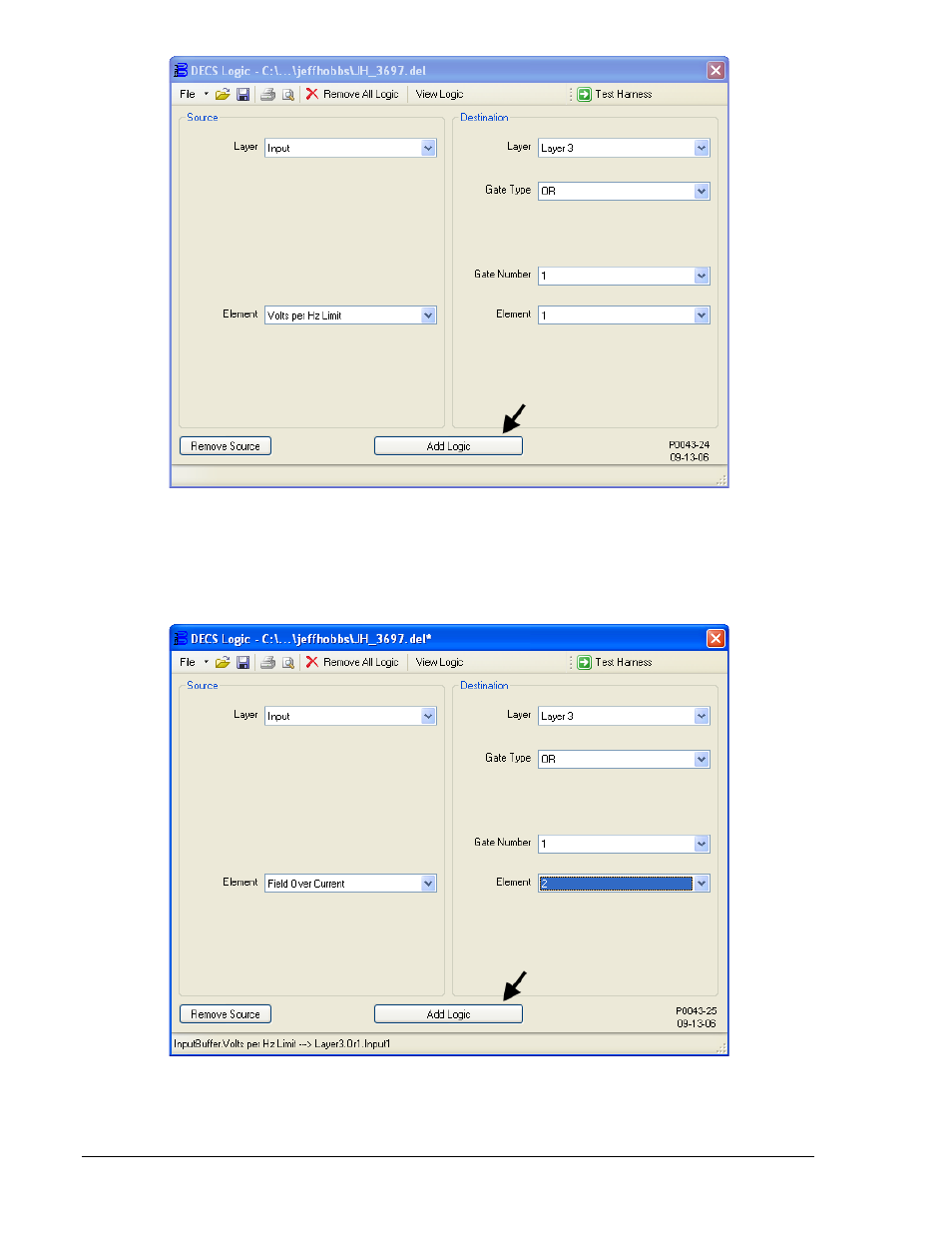

Figure A-20. Ajout de Layer3 InputBuffer.Volts per Hz Limit ---> Layer3.Or1.Input1
2. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
21. Connectez le tampon d'entrée Surintensité d'excitation active de l'entrée 2 de la porte 1 OR sur la
couche logique 3. Dans le Tableau A-2, cette association est identifiée par le code logique suivant :
« DESTINATION: Layer3 – InputBuffer.Field Over Current
 Or1.Input2 ».
Figure A-21. Ajout de Layer3 InputBuffer.Field Over Current ---> Layer3.Or1.Input2
3. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
22. Connectez la sortie de la porte 1 OR sur la couche 3 à l'entrée du multiplexeur 1 sur la couche 4.
A-22 Logique programmable du DECS-400 9369770990 Rev R
