nº 2. La plage de réglage des paramètres de détection est comprise entre 0,5 et 6, par incréments de
0,01. Les deux paramètres de temporisation peuvent être définis dans une gamme de valeurs comprise
entre 0,50 et 600 secondes, par incréments de 0,05 seconde.
Les équations suivantes représentent le temps de déclenchement et le temps de réinitialisation pour un
niveau V/Hz constant. Les courbes de caractéristiques de rapport tension/fréquence sont illustrées dans
les figures 3-6 et 3-7.
n
NOMINAL
MEASURED
T
T
Hz V
Hz V
D
T






−
=
1
/
/
100
× × =
FST
E
D T T
R R
Où :
T
T
= délai de déclenchement
T
R
= délai de réinitialisation
D
T
= coefficient multiplicateur, déclenchement
D
R
= coefficient multiplicateur, réinitialisation
E
T
= temps écoulé
n = exposant de la courbe (0,5, 1, 2)
FST = temps de déclenchement pleine échelle (T
T
)
E
T
/FST = fraction du déplacement total vers le déclenchement auquel l'intégration a conduit. (Après un
déclenchement, cette valeur est égale à 1.)

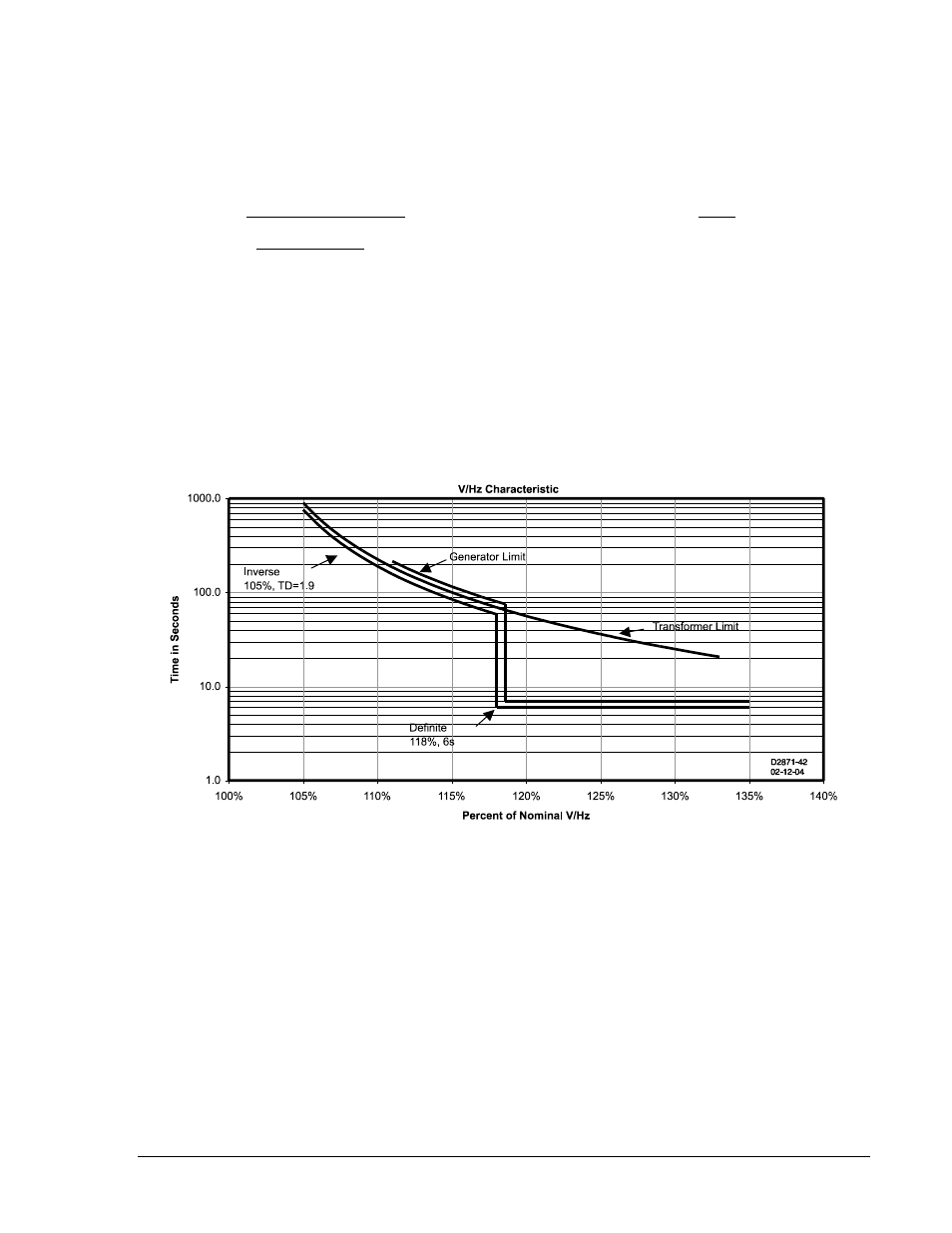

Figure 3-6. Caractéristique V/Hz - Temps indiqué sur l'axe vertical
9369770990 Rev R DECS-400 - Description fonctionnelle 3-15
