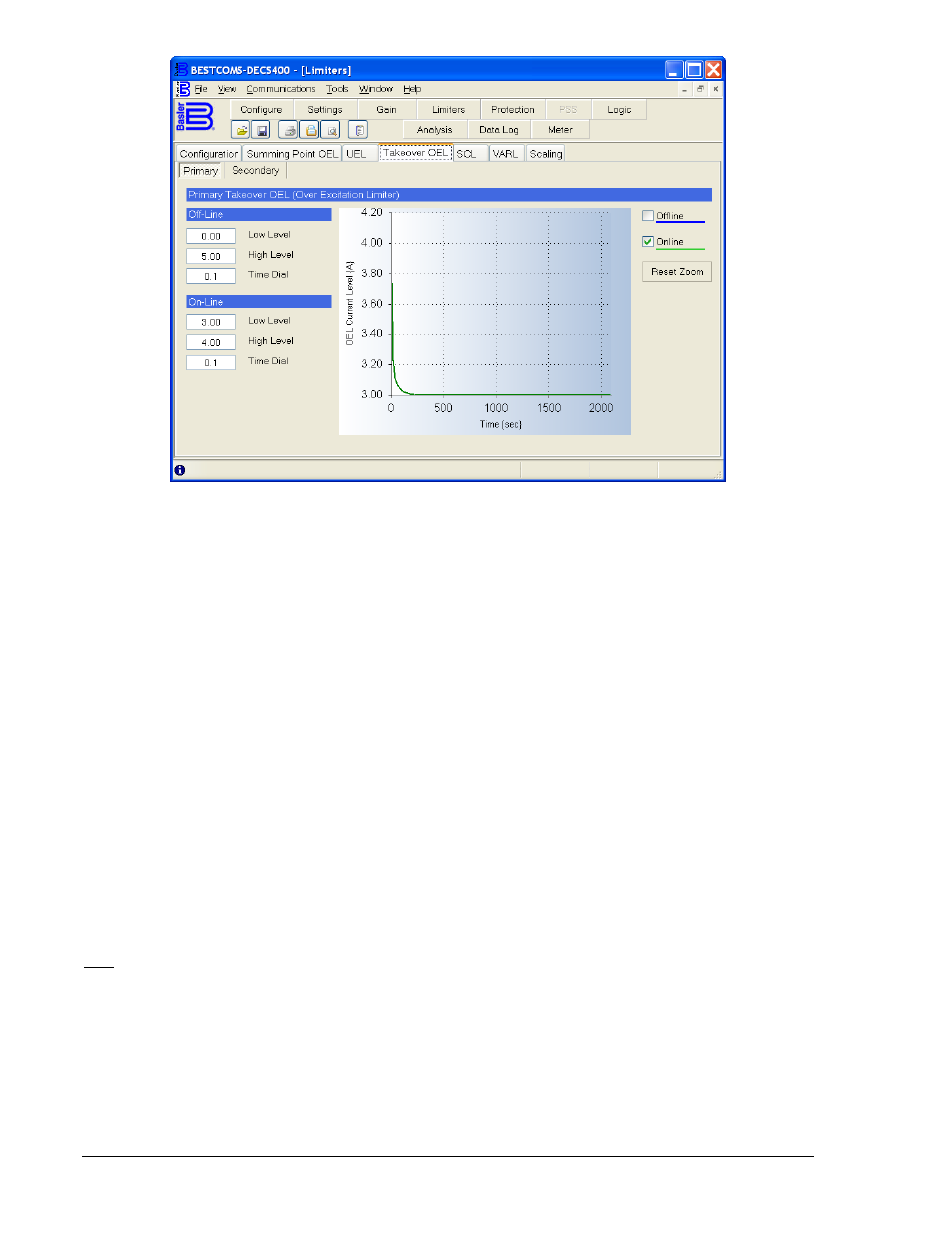

Figure 4-24. Écran Limiteurs, Onglet OEL reprise
Hors ligne - Niveau bas : ce paramètre définit le point de consigne niveau bas du courant associé au
limiteur de surexcitation hors ligne de type reprise. La plage de valeurs autorisées est comprise entre 0 et
12 Acc, par incréments de 0,01 Acc.
Hors ligne - Niveau haut : ce paramètre définit le point de consigne niveau haut du courant associé au
limiteur de surexcitation hors ligne de type reprise. La plage de valeurs autorisée est comprise entre 0 et
11 999 Acc, par incréments de 0,01 Acc.
Hors ligne - Coefficient multiplicateur : ce paramètre définit le délai de temporisation du limiteur de
surexcitation hors ligne de type reprise. La plage de valeurs autorisées est comprise entre 0,1 et
20,0 secondes, par incréments de 0,1 seconde.
En ligne - Niveau bas : ce paramètre définit le point de consigne niveau bas du courant associé au
limiteur de surexcitation en ligne de type reprise. La plage de valeurs autorisée est comprise entre 0 et
12 Acc, par incréments de 0,01 Acc.
En ligne - Niveau haut : ce paramètre définit le point de consigne niveau haut du courant associé au
limiteur de surexcitation en ligne de type reprise. La plage de valeurs autorisée est comprise entre 0 et
11 999 Acc, par incréments de 0,01 Acc.
En ligne - Coefficient multiplicateur : ce paramètre définit le délai de temporisation du limiteur de
surexcitation en ligne de type reprise. La plage de valeurs autorisées est comprise entre 0,1 et
20,0 secondes, par incréments de 0,1 seconde.
Cases à cocher Hors ligne et En ligne : en cochant ces cases, il est possible d'afficher un graphique
représentant les courbes du limiteur de surexcitation en ligne et hors-ligne. Le bouton Rétablir le zoom
permet de restaurer le taux d'agrandissement initial de la courbe.
SCL
L'onglet SCL comporte deux groupes de paramètres : Principal et Secondaire. Les boutons Principal et
Secondaire permettent de choisir entre les paramètres principaux et secondaires de limiteur de courant
du stator. Dans les schémas logiques par défaut fournis avec le système DECS-400, une entrée de
contact est utilisée pour sélectionner les paramètres SCL principaux ou secondaires.
Les fonctions SCL sont représentées dans la Figure 4-25 et décrites dans les paragraphes suivants.
