Lorsqu'une condition de sous-fréquence est détectée, le contrôleur DECS-400 émet une alerte de sous-
fréquence via l'interface IHM du panneau avant. Une alerte peut également être attribuée à l'une des
sorties de relais programmables du système DECS-400.

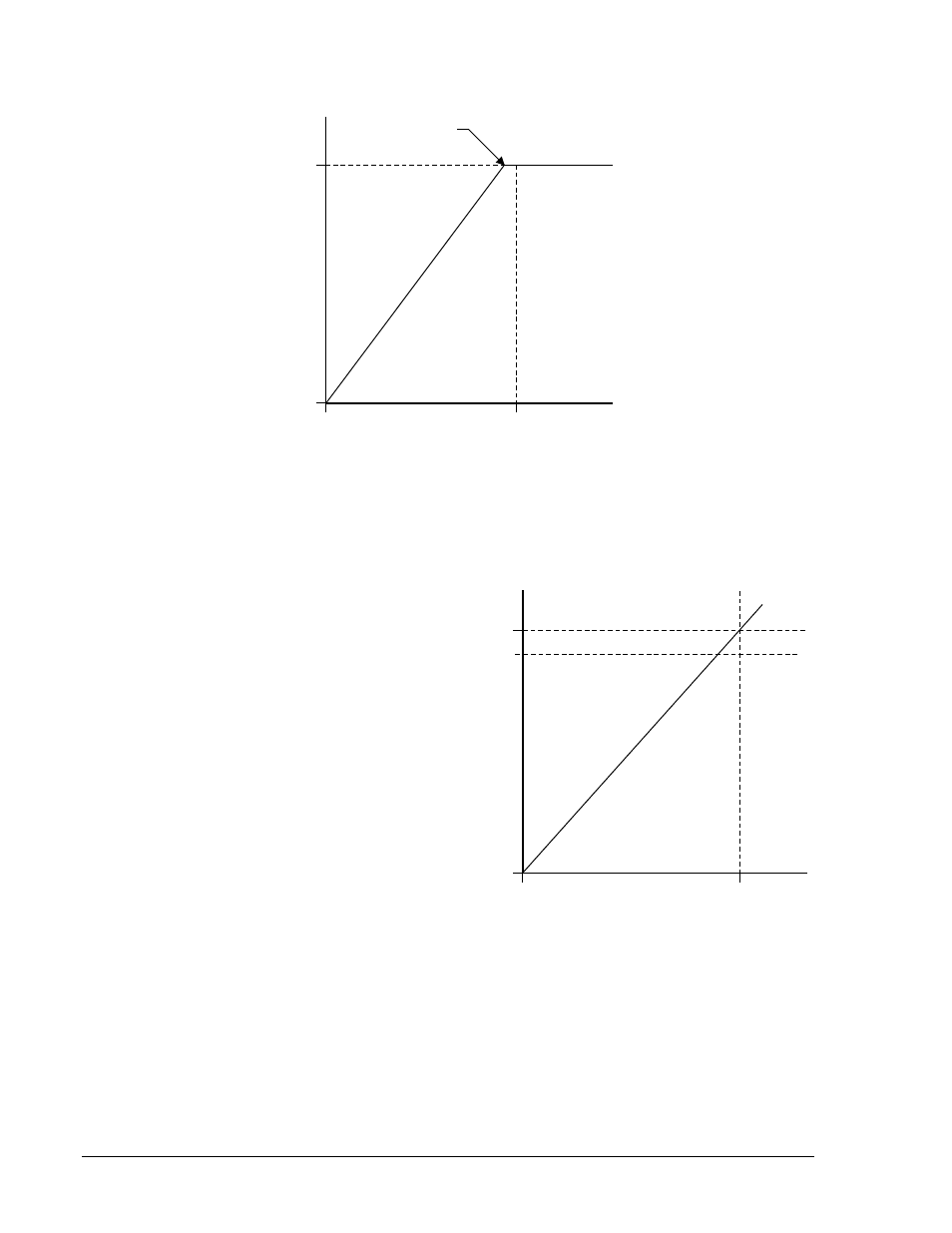

Figure 3-13. Courbe type de compensation de sous-fréquence
Limiteur du rapport tension/fréquence
Le limiteur du rapport tension/fréquence
empêche que la consigne de régulation ne
dépasse le rapport tension/fréquence défini par
le paramètre de pente de sous-fréquence du
DECS-400. La limitation du rapport
tension/fréquence fournit une protection contre
la présence de fréquences réduites et les
variations de la tension du système. Une courbe
type de limiteur du rapport tension/fréquence est
illustrée dans la Figure 3-14.
Le fonctionnement du limiteur du rapport
tension/fréquence est déterminé non seulement
par le paramètre de pente de sous-fréquence,
mais également par les paramètres Limiteur
V/Hz haut, Limiteur V/Hz bas et Limiteur temps
V/Hz. Le paramètre Limiteur V/Hz haut définit le
seuil maximal de la limitation du rapport
tension/fréquence. Sa plage de réglage est
comprise entre 0 et 3, par incréments de 0,01.
Le paramètre Limiteur V/Hz bas définit le seuil
minimal de la limitation du rapport
tension/fréquence. Sa plage de réglage est
comprise entre 0 et 3, par incréments de 0,01.
Le paramètre Limiteur temps V/Hz définit le
délai de temporisation du la limitation du rapport
tension/fréquence. Sa plage de réglage est
comprise entre 0 et 10 secondes, par
incréments de 0,1 seconde.
Figure 3-14. Courbe type de limitation de rapport
tension/fréquence de 1,1 PU
Limiteur de puissance réactive
Le limiteur de puissance réactive surveille et limite le niveau de puissance réactive exportée à partir de
l'alternateur. La limitation de la puissance réactive est utile dans les applications où la performance
nominale de la turbine a été augmentée, mais pas celle de l'alternateur. Dans ce cas, l'alternateur est
considéré comme limité en puissance réactive, car la caractéristique nominale de facteur de puissance
de l'alternateur a été augmentée. Le limiteur de puissance réactive fonctionne comme un limiteur de type
point de sommation uniquement.
Corner Frequency
G
EN
ER
AT
O
R
VO
L
T
S
GENERATOR FREQUENCY
P0004-34.vsd
12-03-01
0 %
100 %
Nominal 10 Hz
V
ol
ts
/H
er
tz
R
ati
o
G
EN
ER
AT
O
R
VO
L
T
S
GENERATOR FREQUENCY
P0004-33.vsd
12-03-01
0 %
110 %
Nominal 0 Hz
100 %
3-22 DECS-400 - Description fonctionnelle 9369770990 Rev R
