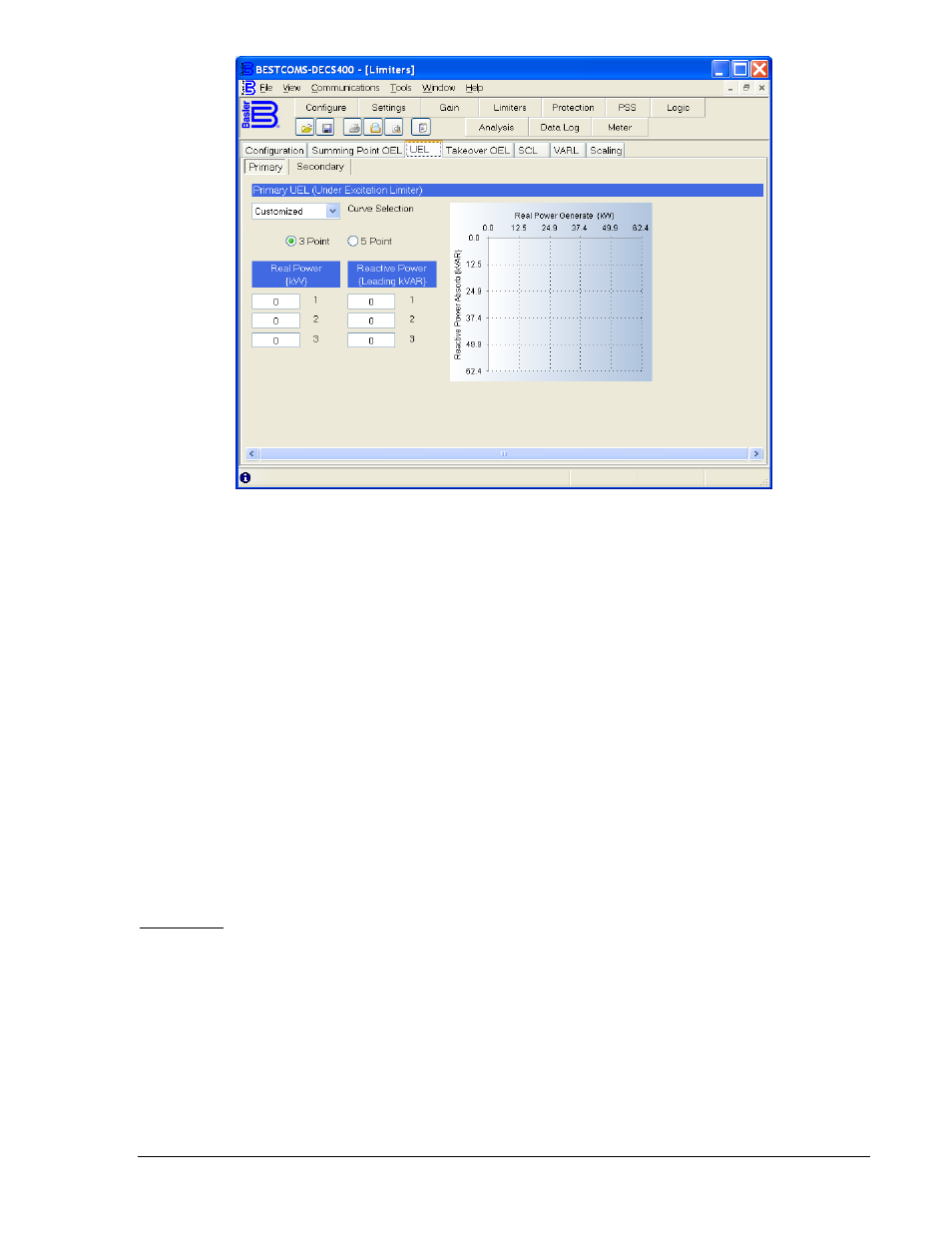

Figure 4-23. Fenêtre Limiteurs, onglet UEL
Sélection de la courbe : ce paramètre permet de sélectionner une courbe de limiteur de sous-excitation
personnalisée ou interne. Il est activé dans tous les modes de fonctionnement du système DECS-400,
excepté le mode FCR. Lorsque l'option Personnalisée est sélectionnée, l'utilisateur peut configurer une
courbe UEL personnalisée à partir d'un à cinq points correspondant aux caractéristiques d'un alternateur
spécifique. Lorsque l'option Interne est sélectionnée, le logiciel génère une courbe UEL basée sur le
paramètre du premier point du niveau de puissance réactive absorbée.
Puissance réelle (kW) : ces zones permettent de définir les points de puissance réelle des courbes de
limitation de sous-excitation. Selon qu'une courbe basée sur trois ou cinq points est sélectionnée, trois ou
cinq zones de paramètre sont activées pour accepter les valeurs de point. Ces zones peuvent être
activées seulement si l'option Personnalisée a été sélectionnée pour le paramètre Sélection de courbe.
La plage de valeurs associée à chacune de ces zones est basée sur les caractéristiques nominales de
l'alternateur renseignées dans l'onglet Caractéristiques nominales de l'écran Configuration système.
Puissance réactive (kVar capacitif) : lorsque l'option Personnalisée est sélectionnée pour le paramètre
Sélection de courbe, ces zones définissent les points de puissance réactive de la courbe de limitation de
sous-excitation. Selon qu'une courbe basée sur trois ou cinq points est sélectionnée, trois ou cinq zones
de paramètre sont activées pour accepter les valeurs de point. Lorsque l'option Interne est sélectionnée
pour le paramètre Sélection de courbe, seule la première zone de paramètre est activée et une courbe
UEl est générée en interne d'après la valeur saisie dans cette zone. La plage de valeurs associée à
chacune de ces zones est basée sur les caractéristiques nominales de l'alternateur renseignées dans
l'onglet Caractéristiques nominales de l'écran Configuration système.
OEL reprise
L'onglet OEL reprise comporte deux groupes de paramètres : Principal et Secondaire. Les boutons
Principal et Secondaire permettent de choisir entre les paramètres principaux et secondaires de limiteur
de surexcitation. Dans les schémas logiques par défaut fournis avec le système DECS-400, une entrée
de contact est utilisée pour sélectionner les paramètres OEL reprise principaux ou secondaires.
Les fonctions OEL reprise sont représentées dans la Figure 4-24 et décrites dans les paragraphes
suivants.
9369770990 Rev R DECS-400 - Logiciel BESTCOMS 4-29
