SECTION 3
• DESCRIPTION FONCTIONNELLE
INTRODUCTION
Cette section décrit les fonctions et les caractéristiques de fonctionnement du contrôleur DECS-400. Pour
plus de clarté, les fonctions du système DECS-400 sont illustrées dans le schéma fonctionnel représenté
dans la Figure 3-1. Une description détaillée de chaque bloc fonctionnel est fournie dans les paragraphes
de la section Blocs fonctionnels du DECS-400.

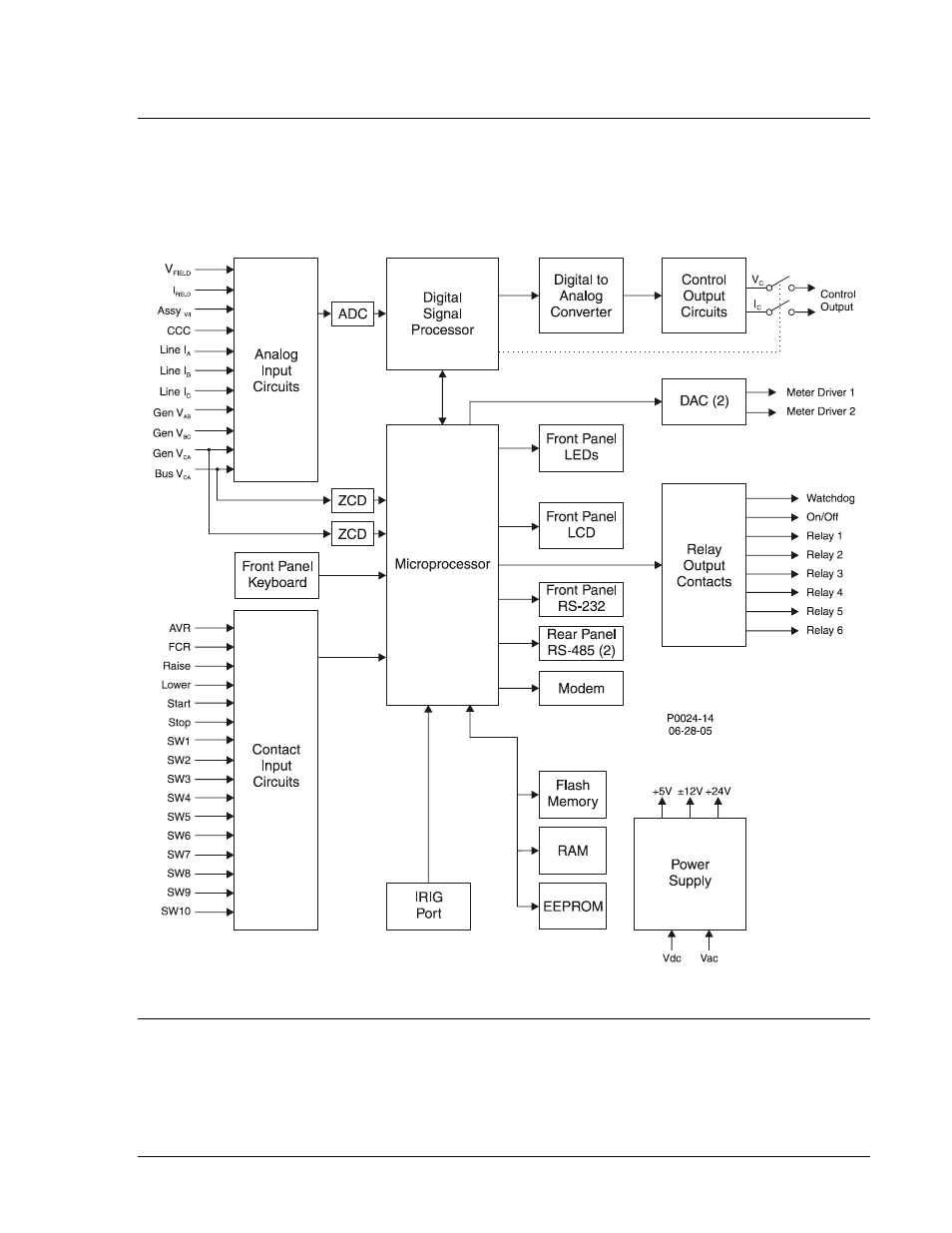

Figure 3-1. Blocs fonctionnels du DECS-400
BLOCS FONCTIONNELS DU DECS-400
Les paragraphes suivants décrivent chacun des blocs fonctionnels illustrés dans la Figure 3-1. Les
fonctions de chaque bloc, ainsi que le fonctionnement de toutes les entrées et sorties du bloc de fonction,
sont expliquées.
Circuits d'entrée analogiques
Les entrées analogiques du système DECS-400 sont décrites dans les paragraphes suivants.
