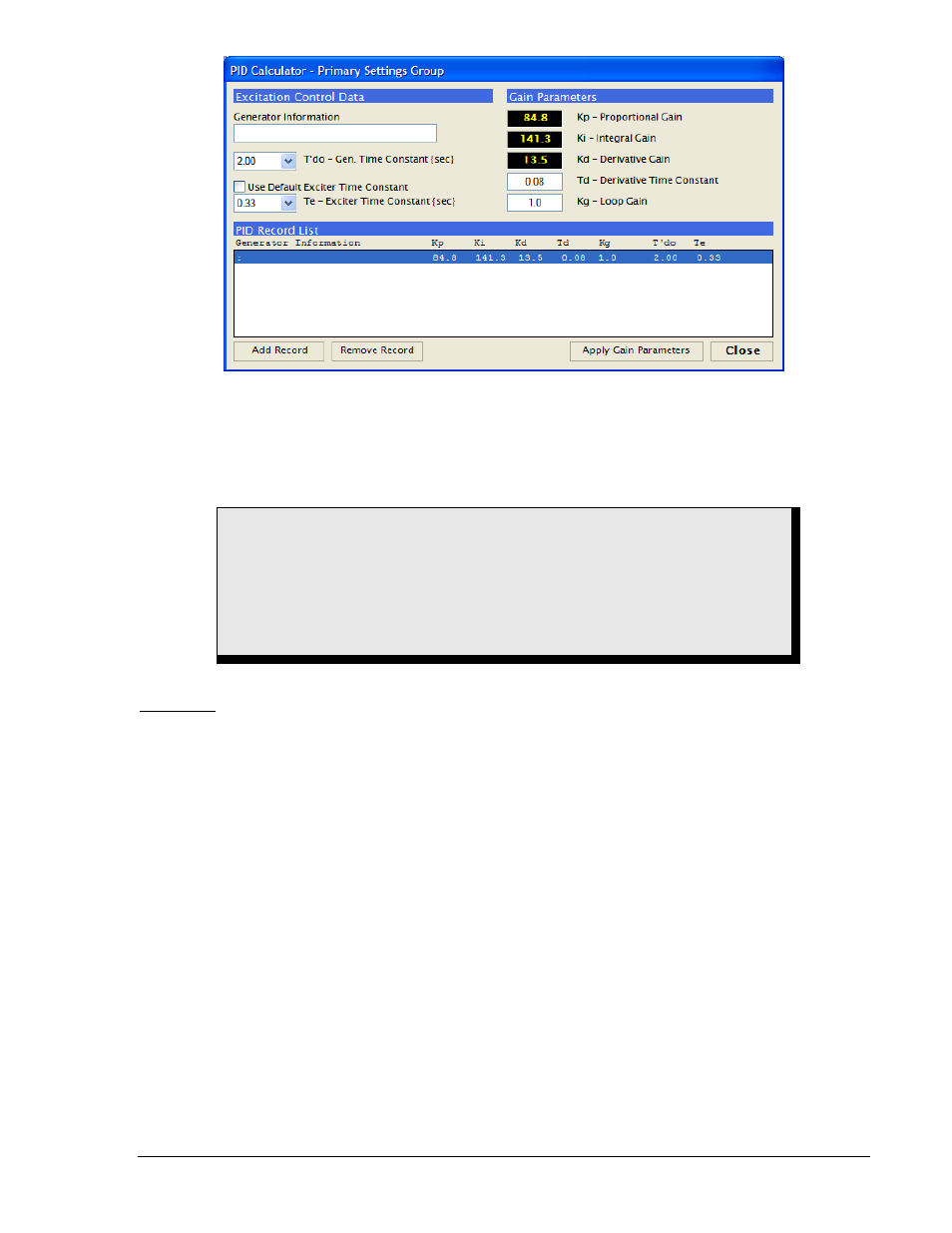

Figure 6-3. Écran PID BESTCOMS
TESTS HORS-LIGNE—TURBINE EN ROTATION
Dans le cadre des tests effectués hors-ligne alors que la turbine est en fonctionnement, le disjoncteur du
circuit de l'alternateur est ouvert.
Mode FCR
Les tests initiaux doivent être réalisés en mode FCR (manuel) avec un minimum de tension produite.
• Configurez le système DECS-400 sur le mode FCR ............................................................ _________
• Mettez le commutateur de démarrage/d'arrêt en position de démarrage. ............................ _________
• La tension de l'alternateur doit augmenter jusqu'à atteindre un pourcentage de la
tension nominale. Rappel : le point de consigne FCR a été défini pour correspondre à
20 % du courant d'excitation sans charge à l'occasion d'une étape effectuée
précédemment. ..................................................................................................................... _________
• Augmentez le courant d'excitation de l'excitateur jusqu'à ce qu'il atteigne 75 % de la
valeur nominale d'excitation. ................................................................................................. _________
• La tension de l'alternateur doit augmenter jusqu'à atteindre un pourcentage de la
tension nominale. .................................................................................................................. _________
• Pour vérifier que la tension en sortie est adéquate, mesurez la tension d'excitation à
l'aide d'un oscilloscope. Voir la Figure 6-4 qui illustre la forme d'onde du circuit
d'allumage en équilibre de courant. ...................................................................................... _________
ATTENTION !
Dans les étapes suivantes, un courant de flashage d'excitation est utilisé. Bien
que la turbine ne soit pas en rotation, la tension élevée induite par le stator peut
occasionner de graves blessures. Tous les membres du personnel doivent donc
se tenir éloignés de l'unité avant le début de la procédure suivante. Par sécurité,
les fusibles de flashage d'excitation peuvent être retirés et seules les
fonctionnalités de démarrage/d'arrêt d'unité vérifiées.
