de 0,1 seconde. La plage de réglage de la constante de temps limite est comprise entre 0 et 1 seconde,
par incréments de 0,01 seconde. Les constantes de temps de filtre de déperdition peuvent être
configurées dans l'onglet Limiteur de sortie de l'écran PSS du logiciel BESTCOMS.
Le limiteur logique compare le signal provenant du filtre de déperdition aux paramètres de limite
supérieure et inférieure du limiteur logique. Si le compteur atteint le délai défini, la constante de temps du
filtre à bande haute passe du statut de normale à limite. Lorsque le signal revient aux limites spécifiées, le
compteur se remet à zéro et la constante de temps du filtre à bande haute redevient normale. La plage
de réglage par unité de la limite supérieure du limiteur logique est comprise entre 0,01 et 0,04, par
incréments de 0,001. La plage de réglage par unité de la limite inférieure du limiteur logique est comprise
entre –0,04 et –0.01, par incréments de 0,001. La plage de réglage du délai de temporisation du limiteur
est comprise entre 0 et 2 secondes, par incréments de 0,01 seconde. Les paramètres du limiteur logique
peuvent être configurés dans l'onglet Limiteur de sortie de l'écran PSS du logiciel BESTCOMS.

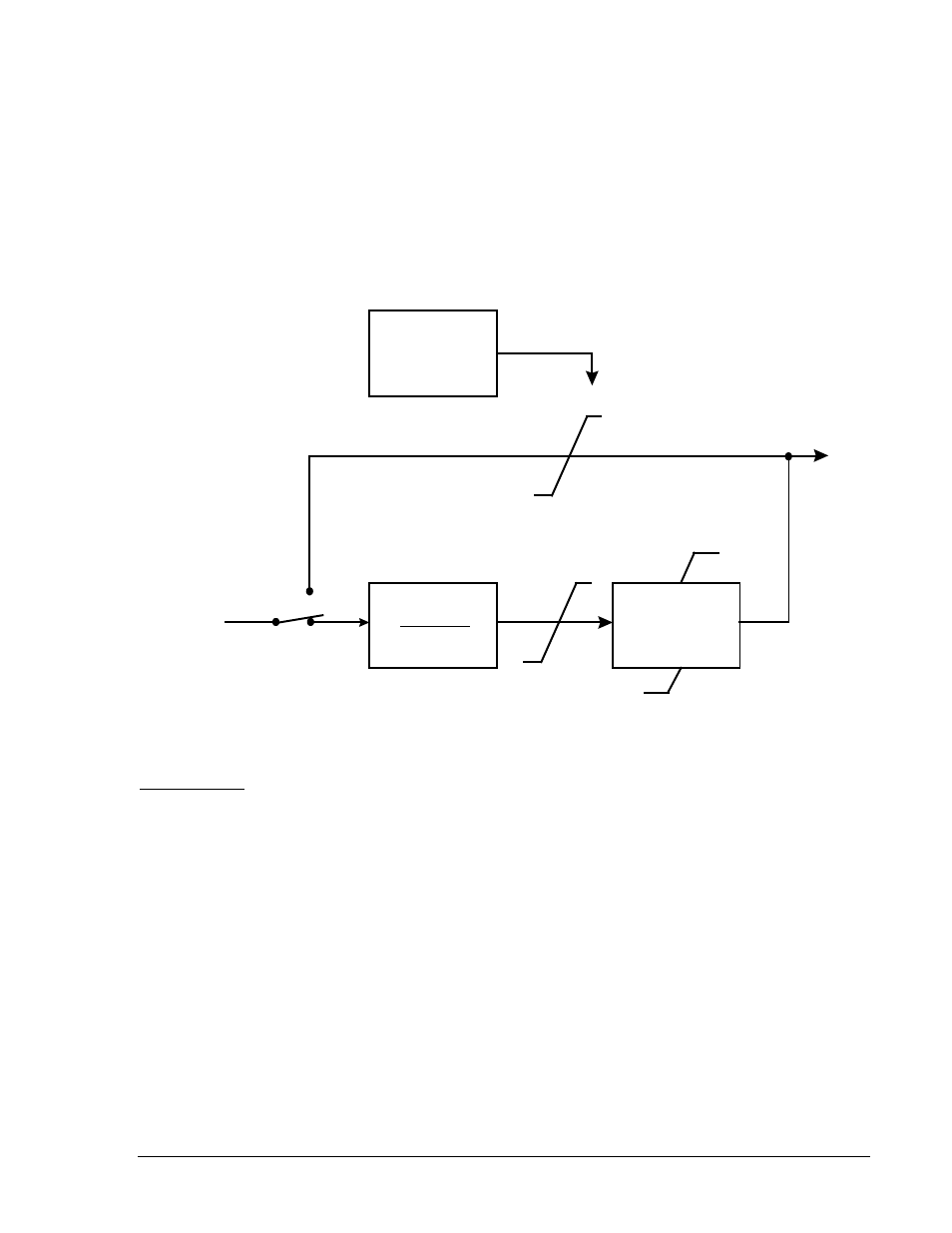

La Figure 3-22 illustre le filtre de déperdition et le limiteur logique.
Figure 3-22. Filtre de déperdition et limiteur logique
Étape de sortie
Avant la connexion du signal de sortie du stabilisateur à l'entrée du régulateur de tension, le gain et la
limitation ajustables sont appliqués. La sortie du stabilisateur est connectée à l'entrée du régulateur de
tension lorsque le commutateur virtuel SSW 10 est actif. Le commutateur SSW 10 est accessible dans
l'onglet Contrôle de l'écran PSS du logiciel BESTCOMS. Le traitement du signal de sortie du stabilisateur
est illustré dans la Figure 3-23.
SSW 9
Logic Limiter
V
lmt_lo
V
lmt_hi
s T
w5
1 + s T
w5
V
PSS_ULMT
V
PSS_LLMT
V
PSS_ULMT
V
PSS_LLMT
Phase Lead
Block
V
ST
Terminal
Voltage Limiter
P0026-22
12-13-04
Disable
Enable
