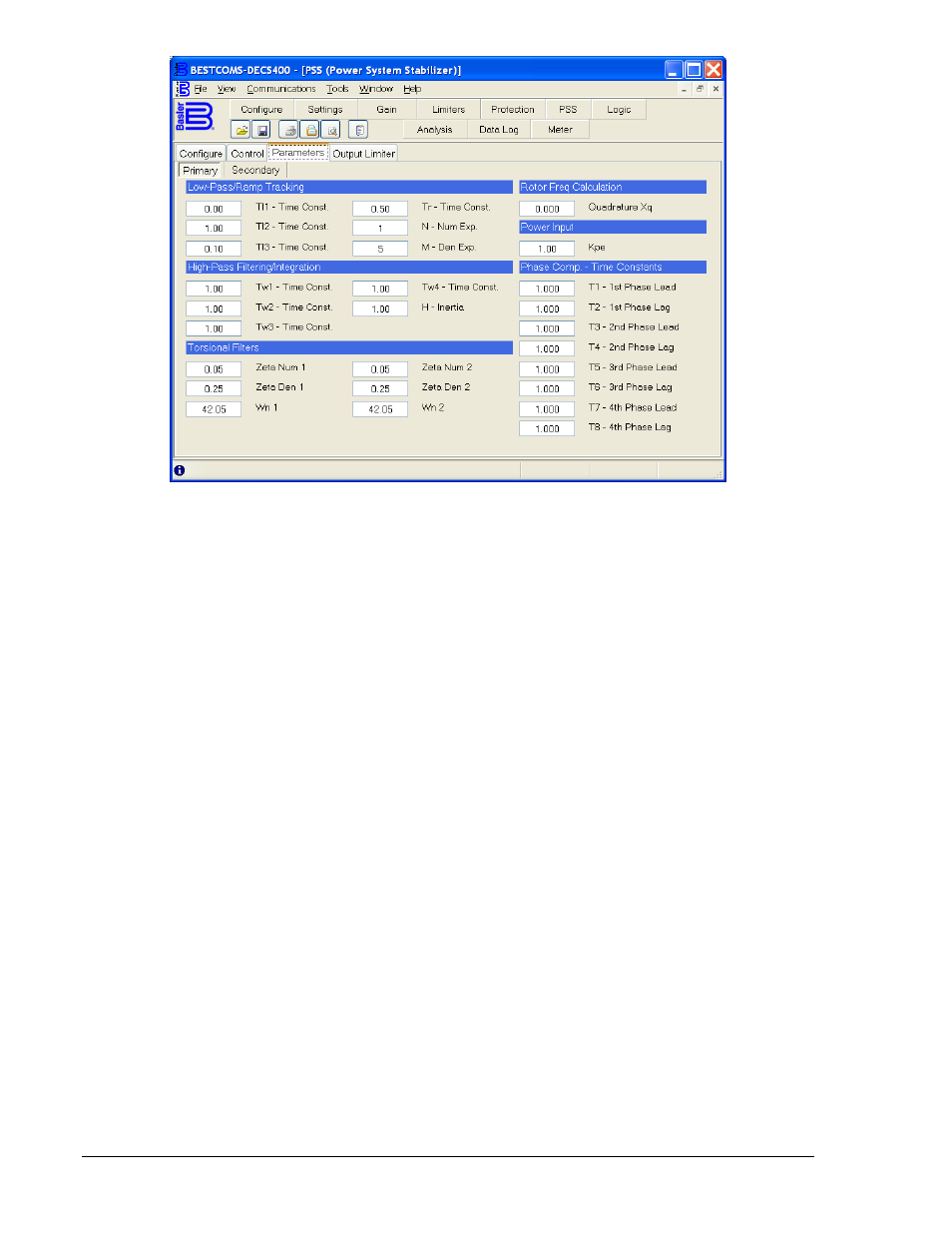

Figure 4-39. Écran PSS, onglet Paramètres
Passe-bas/poursuite d'inclinaison - Constantes de temps TI1, TI2, TI3 : ces paramètres permettent de
configurer les trois constantes de temps de filtre passe-bas (T
I1
, T
I2
et T
I3
). La plage de valeurs de la
constante TI1 est comprise entre 0 et 20 secondes, par incréments de 0,01 seconde. La plage de valeurs
de la constante TI2 est comprise entre 1 et 20 secondes, par incréments de 0,01seconde. La page de
valeurs de la constante TI3 est comprise entre 0,05 et 0,20 seconde, par incréments de 0,01 seconde.
Passe-bas/poursuite d'inclinaison - Constante de temps Tr : ce paramètre configure la constante de
temps du filtre de poursuite d'inclinaison. La plage de réglage de la constante de temps est comprise
entre 0,05 et 1 seconde, par incréments de 0,01 seconde.
Passe-bas/poursuite d'inclinaison - Exp. num. N : ce paramètre détermine l'exposant numérateur du filtre
de puissance mécanique. Il peut être défini à la valeur 0 ou 1.
Passe-bas/poursuite d'inclinaison - Exp. dén. M : ce paramètre détermine l'exposant dénominateur du
filtre de puissance mécanique. La plage de valeurs autorisées est comprise entre 0 à 5, par incréments
de 1.
Filtrage passe-haut/intégration - Constantes de temps Tw1, Tw2, Tw3, Tw4 : ces paramètres permettent
de configurer les quatre constantes de temps de filtrage passe-haut bas (T
w1
, T
w2
, T
w3
et T
w4
). La plage de
valeurs de chaque constante de temps est comprise entre 1 et 20 secondes, par incréments de
0,01 seconde.
Filtrage passe-haut/intégration - H, Inertie : ce paramètre règle la constante de temps H de l'inertie du
rotor (pour l'intégration du signal de puissance). La plage de valeurs autorisées pour l'inertie du rotor est
comprise entre 1 et 25 MW.s/MVA, par incréments de 0,01 MW.s/MVA.
Filtres anti-torsion : ces zones permettent de définir les paramètres des filtres anti-torsion 1 et 2.
Les valeurs Num. Zêta 1 et Num. Zêta 2 permettent de définir le coefficient d'amortissement du
numérateur pour les filtres anti-torsion 1 et 2 respectivement. Les valeurs Dén. Zêta 1 et Dén. Zêta 2
permettent de définir le coefficient d'amortissement du dénominateur pour les filtres anti-torsion 1 et 2
respectivement. La plage de valeurs autorisées est comprise entre 0 et 1, par incréments de 0,01.
Les valeurs Wn 1 et Wn 2 permettent de définir la fréquence de résonance pour les filtres anti-torsion 1 et
2 respectivement. La plage de valeurs autorisées est comprise entre 10 et 150, par incréments de 0,05.
Calcul de la fréquence du rotor - Xq quadrature : ce paramètre par unité permet de régler le niveau de
compensation d'axe en quadrature effectuée par la fonction PSS. La plage de valeurs autorisées pour la
réactance en quadrature est comprise entre 0 et 5 000, par incréments de 0,0001.
