Raccords du module d'isolement d'excitation
Les raccords du module d'isolement d'excitation se composent d'un ensemble de bornes à vis et d'un
connecteur de type D.
La tension et l'intensité d'excitation sont raccordées en entrée par l'intermédiaire des bornes à vis n°6
et en sortie par le connecteur de type D, femelle, à 15 broches dénommé J1. Ce connecteur J1 est
raccordé au connecteur P1 du DECS-400 à l'aide du câble fourni avec le module d'isolement d'excitation.
Ce câble mesure 4,6 mètres (15 pieds).
Fonction et affectation des bornes du DECS-400
Les paragraphes suivants présentent les fonctions remplies par les bornes du DECS-400. Leur
affectation par fonction est également répertoriée.
Alimentation de fonctionnement
Les unités DECS-400 dotées d'un numéro de style XLXX prennent en charge une alimentation de
fonctionnement nominale 24 ou 48 Vcc. Les unités dotées d'un numéro de style XCXX utilisent deux
ensembles de bornes d'alimentation de fonctionnement et prennent en charge à la fois un courant
nominal 125 Vcc et 120 Vca. Une seule source d'alimentation est nécessaire au fonctionnement, mais
deux sources permettent d'obtenir une alimentation redondante.
L'entrée CC est protégée en interne contre les risques d'endommagement dus à une polarité inversée.
Pour éviter d'endommager le DECS-400, lorsque deux sources d'alimentation sont présentes,
l'alimentation de fonctionnement CA doit être appliquée via un transformateur d'isolement. L'utilisation
d'un transformateur Basler Electric, référence BE31449001 est recommandée. La Figure 5-6 illustre les
raccords d'une alimentation de fonctionnement redondante.

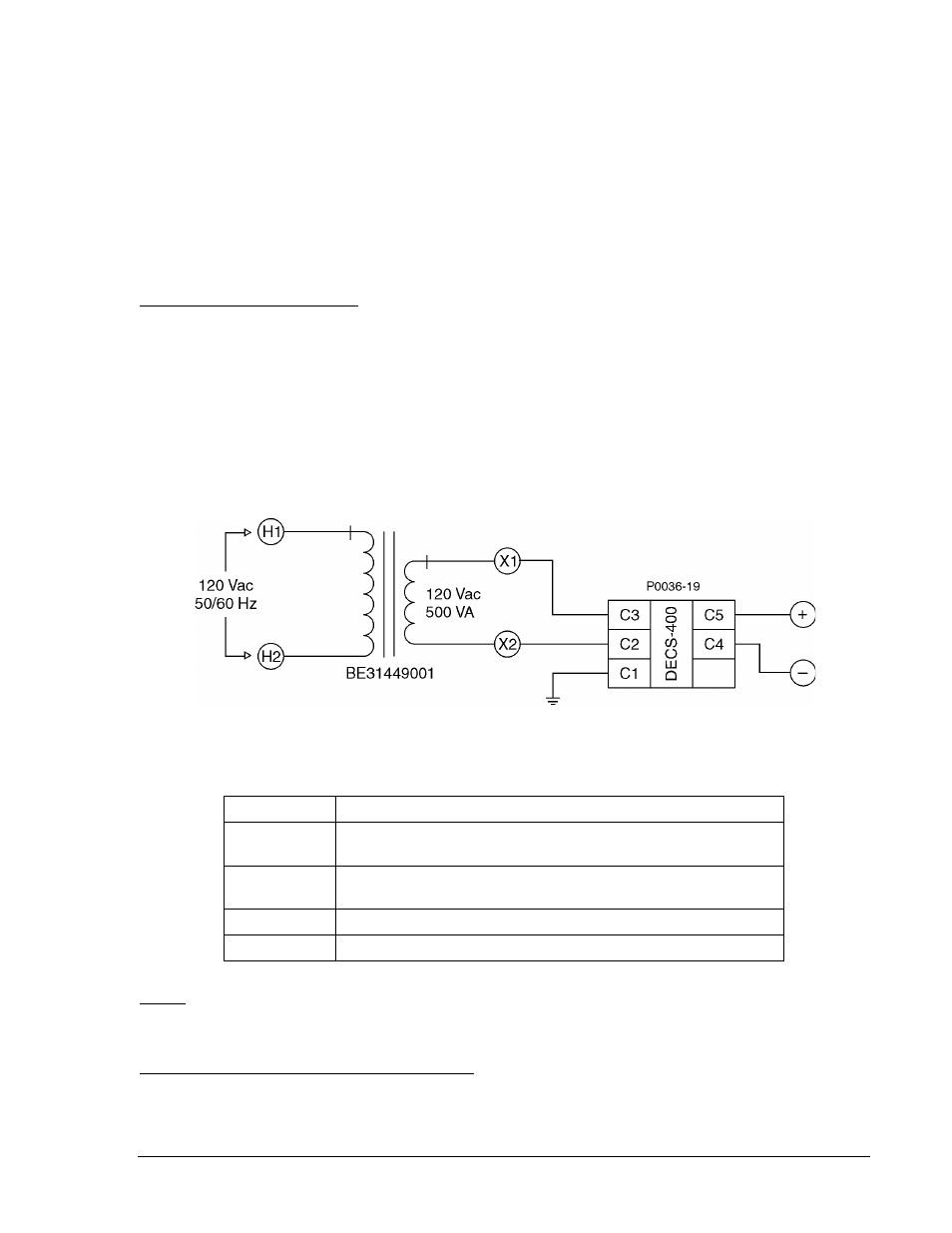

Figure 5-6. Raccords d'une alimentation de fonctionnement redondante
Les bornes de l'alimentation de fonctionnement sont répertoriées dans le Tableau 5-1.
Tableau 5-1. Bornes d'alimentation de fonctionnement
Borne Description
C2 (N) Côté retour ou côté neutre de l'entrée CA (numéro de style
XCXX uniquement)
C3 (L) Côté secteur de l'entrée CA (numéro de style XCXX
uniquement)
C4 (BATT–) Côté négatif de l'entrée CC (numéro de style XCXX ou XLXX)
C5 (BATT+) Côté positif de l'entrée CC (numéro de style XCXX ou XLXX)
Masse
La borne C1 (GND) est le raccord de masse. Assurez-vous que le DECS-400 est correctement mis à la
terre, c'est-à-dire au moyen d'un câble en cuivre d'au moins 12 AWG raccordé à la borne C1.
Détection de la tension de l’alternateur et du bus
Les unités DECS-400 prennent en charge les tensions de détection d'alternateur monophasées comme
triphasées à l'aide de deux plages automatiquement sélectionnées : 120 Vca ou 240 Vca.
