s'applique la limitation est déterminé par une caractéristique à temps inverse similaire à celle illustrée
dans la Figure 3-11. Il est possible de sélectionner des courbes séparées pour le fonctionnement en ligne
et le fonctionnement hors ligne. Si le système entre dans une condition de surexcitation, le courant
d'excitation est limité et forcé à suivre la courbe sélectionnée.

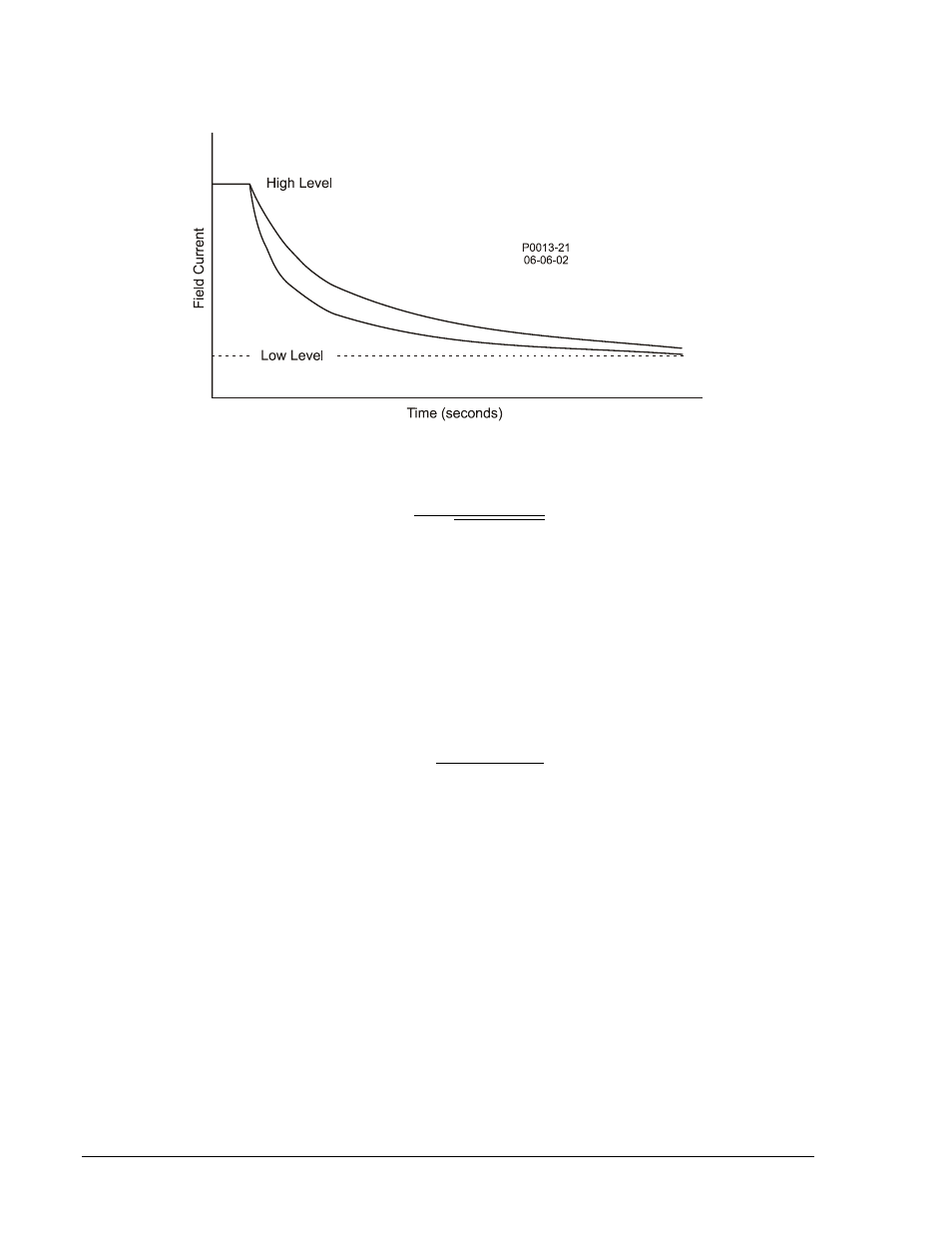

Figure 3-11. Caractéristique à temps inverse pour le limiteur OEL de type reprise
La caractéristique à temps inverse est définie par l'équation suivante.
𝑡
𝑝𝑖𝑐𝑘𝑢𝑝
=
𝐴 × 𝑇𝐷
𝐵 + √𝐶 + 𝐷 × 𝑀𝑂𝑃
Où :
t
pickup
= délai de déclenchement en secondes
A = –95,908
B = –17,165
C = 490,864
D = –191,816
TD = paramètre de sélection horaire <0,1, 20>
MOP = multiple de détection <1,03, 2,5>
Une fois que le courant d'excitation diminue en dessous du niveau de retombée (95 % du niveau de
détection), la fonction est réinitialisée d'après l'équation de courbe suivante.
𝑇𝑖𝑚𝑒
𝑟𝑒𝑠𝑒𝑡
=
0.36 × 𝑇𝐷
(𝑀𝑂𝑃
𝑟𝑒𝑠𝑒𝑡
) 2 − 1
À chaque mode de fonctionnement (hors ligne et en ligne) sont associés des paramètres Niveau bas,
Niveau moyen et Coefficient multiplicateur. La plage de réglage de chaque paramètre Niveau moyen est
comprise entre 0 et 11 999 Acc, par incréments de 0,01 Acc. La plage de réglage de chaque paramètre
Niveau haut est comprise entre 0 et 9 999 Acc, par incréments de 0,01 Acc. La plage de réglage de
chaque paramètre Coefficient multiplicateur est comprise entre 0,1 et 20 secondes, par incréments de
0,1 seconde.
Les deux seuils de courant sont définis par les paramètres Niveau bas hors ligne, Niveau haut hors ligne,
Niveau bas en ligne et Niveau haut en ligne. La plage de réglage de chaque paramètre Niveau bas est
comprise entre 0 et 11 999 Acc, par incréments de 0,01 Acc. La plage de réglage de chaque paramètre
Niveau haut est comprise entre 0 et 9 999 Acc, par incréments de 0,01 Acc. La plage de réglage des
paramètres Coefficient multiplicateur est comprise entre 0,1 et 20 secondes, par incréments de
0,1 seconde.
Limiteur de sous-excitation
La fonction UEL (underexcitation limiter) mesure le niveau de puissance réactive capacitive, et limite
toute réduction supplémentaire de l'excitation afin de prévenir toute perte de synchronisation et de limiter
la surchauffe des enroulements. Le limiteur UEL fonctionne dans tous les modes. Le limiteur UEL peut
être désactivé par le biais d'une logique configurable par l'utilisateur, seulement en mode FCR. Dans ce
cas, la sous-excitation est seulement signalée mais pas limitée.
3-20 DECS-400 - Description fonctionnelle 9369770990 Rev R
