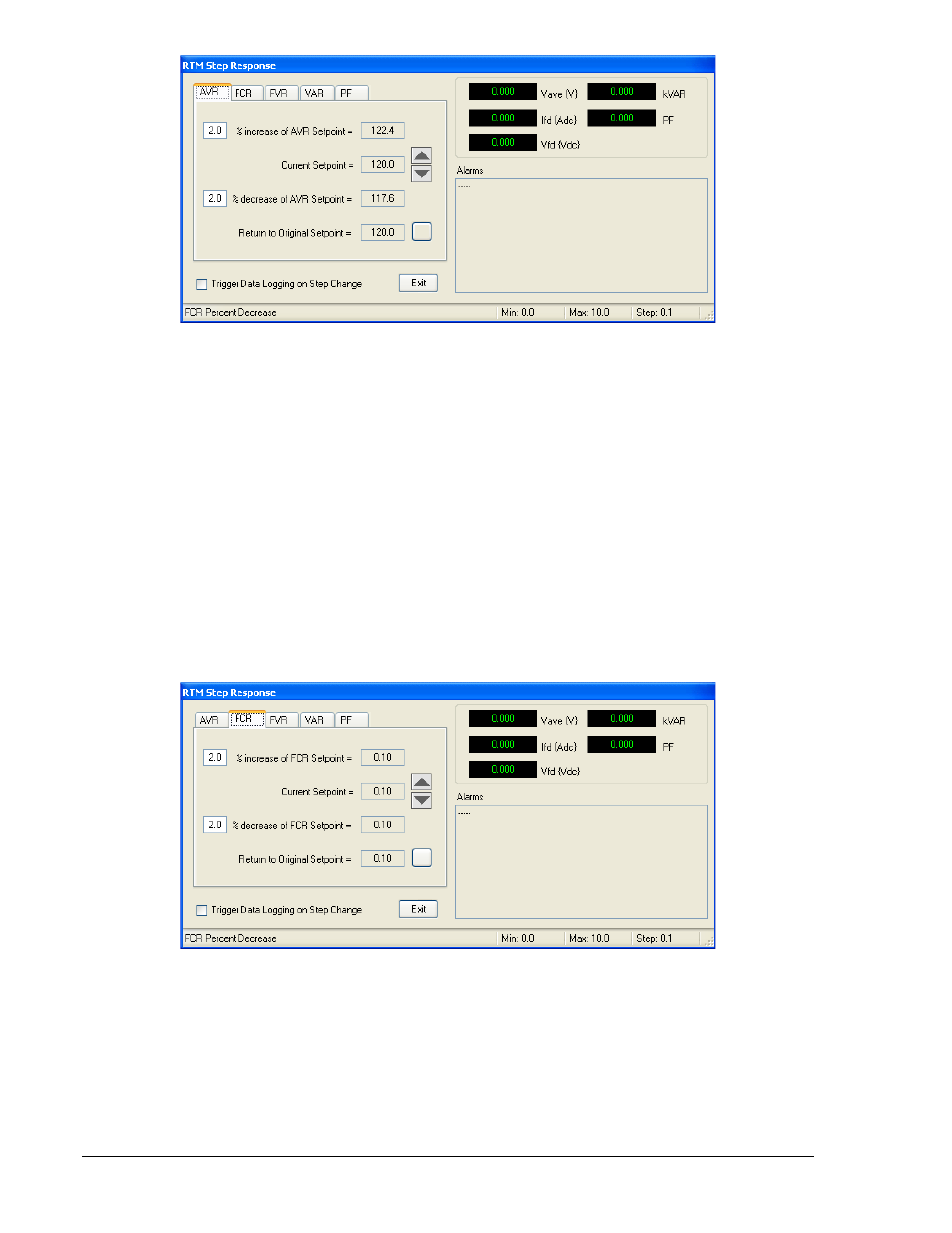

Figure 4-56. Écran Réponse indicielle RTM, onglet AVR
Onglet FCR
Les fonctions de l'onglet FCR sont représentées dans la Figure 4-57 et décrites dans les paragraphes
suivants.
L'onglet FCR de l'écran Réponse indicielle RTM permet d'appliquer les modifications d'échelon au point
de consigne FCR. Les modifications d'échelon qui augmentent ou réduisent la consigne FCR peuvent
être appliquées à l'aide du bouton d'augmentation (flèche vers le haut) ou de réduction (flèche vers le
bas). Les zones de paramètre de modification d'échelon (l'un pour l'augmentation et l'autre pour la
réduction) établissent la modification en pourcentage du point de consigne AVR qui est appliquée lorsque
l'utilisateur clique sur le bouton d'augmentation ou de réduction. La plage de valeurs autorisées pour ce
paramètre est comprise entre 0 et 10%, par incréments de 0,1 %. Une zone de point de consigne en
lecture seule indique la valeur de la consigne actuelle et celle de la nouvelle consigne en cas de
modification d'échelon. Un bouton permet de rétablir la consigne FCR à sa valeur initiale, telle qu'avant
toute modification d'échelon. Cette valeur initiale est la consigne FCR saisie dans l'onglet AVR/FCR/FVR
de l'écran Paramètres BESTCOMS. Elle est affichée dans la zone en lecture seule située à côté du
bouton.
Figure 4-57. Écran Réponse indicielle RTM, onglet FCR
Une case à cocher permet d'activer le déclenchement d'un historique en cas de modification d'échelon.
Onglet FVR
Les fonctions de l'onglet FVR sont représentées dans la Figure 4-58 et décrites dans les paragraphes
suivants.
