Suppression des associations logiques inutiles
Tous les composants et connexions logiques affectés par les modifications doivent d'abord être
supprimés avant la création de toutes nouvelles associations logiques. Comment le montrent la Figure A-
14 et le Tableau A-2, trois connexions logiques (ou associations) doivent être supprimées. Pour procéder
à ces suppressions, procédez comme suit.
1. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
17. Déconnectez le tampon d'entrée Protection active V/Hz de l'entrée 4 de la porte 5 OR sur la
couche logique 1. Dans le Tableau A-2, cette association est identifiée par le code logique suivant :
« DESTINATION: Layer1 – InputBuffer.Volts per Hz Limit
 Or1.Input4 ».

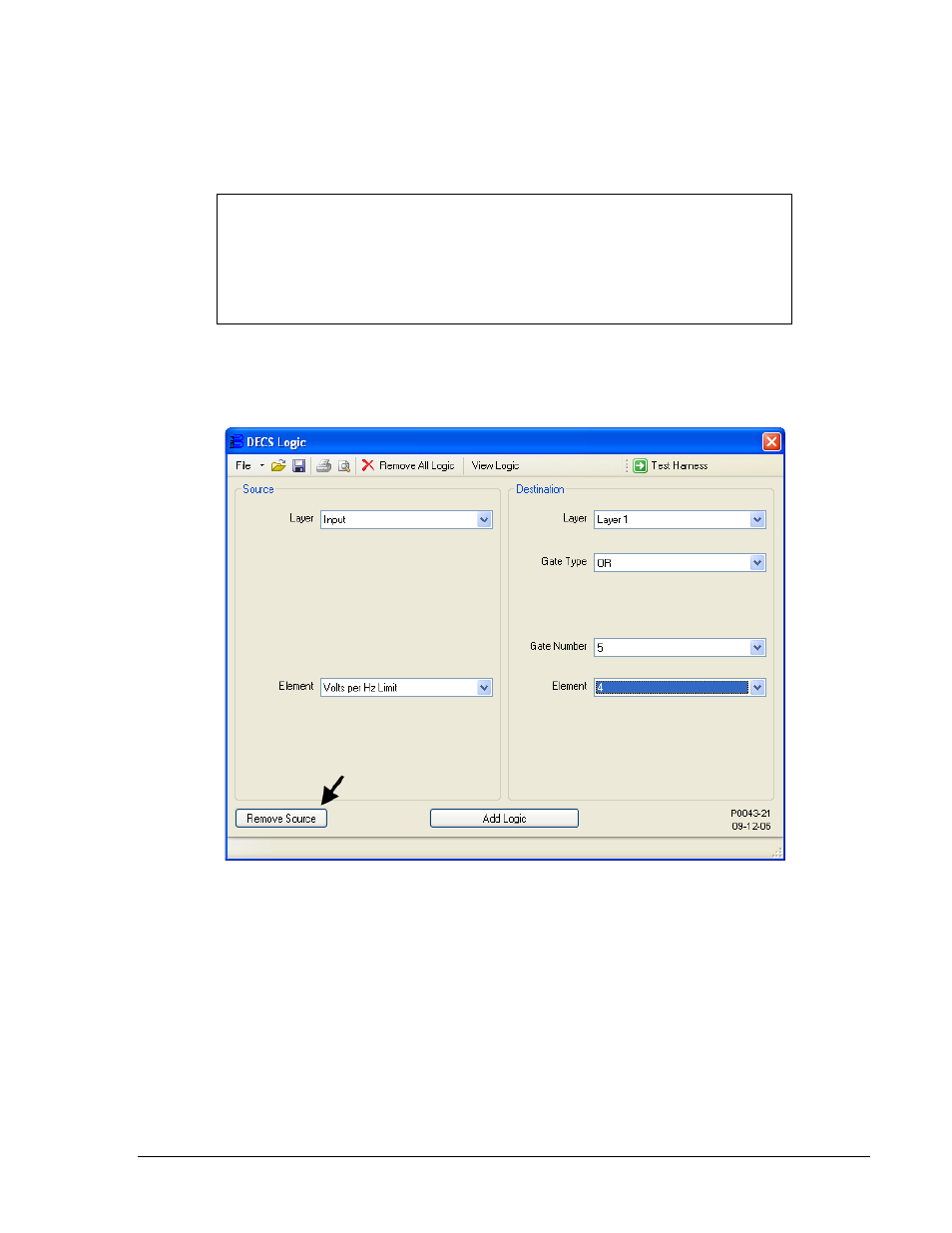

Figure A-17. Suppression de Layer1 InputBuffer.Volts per Hz Limit --> Or1.Input4
NOTE
Pour conserver toutes les modifications logiques apportées au schéma, ce
dernier doit être enregistré sous un nom de fichier unique. Pour enregistrer un
fichier logique, cliquez sur Fichier, Enregistrer dans la fenêtre Logique du
DECS. L'intégralité de la logique programmable du DECS-400 est enregistrée
dans un fichier dont l'extension est « .del ».
