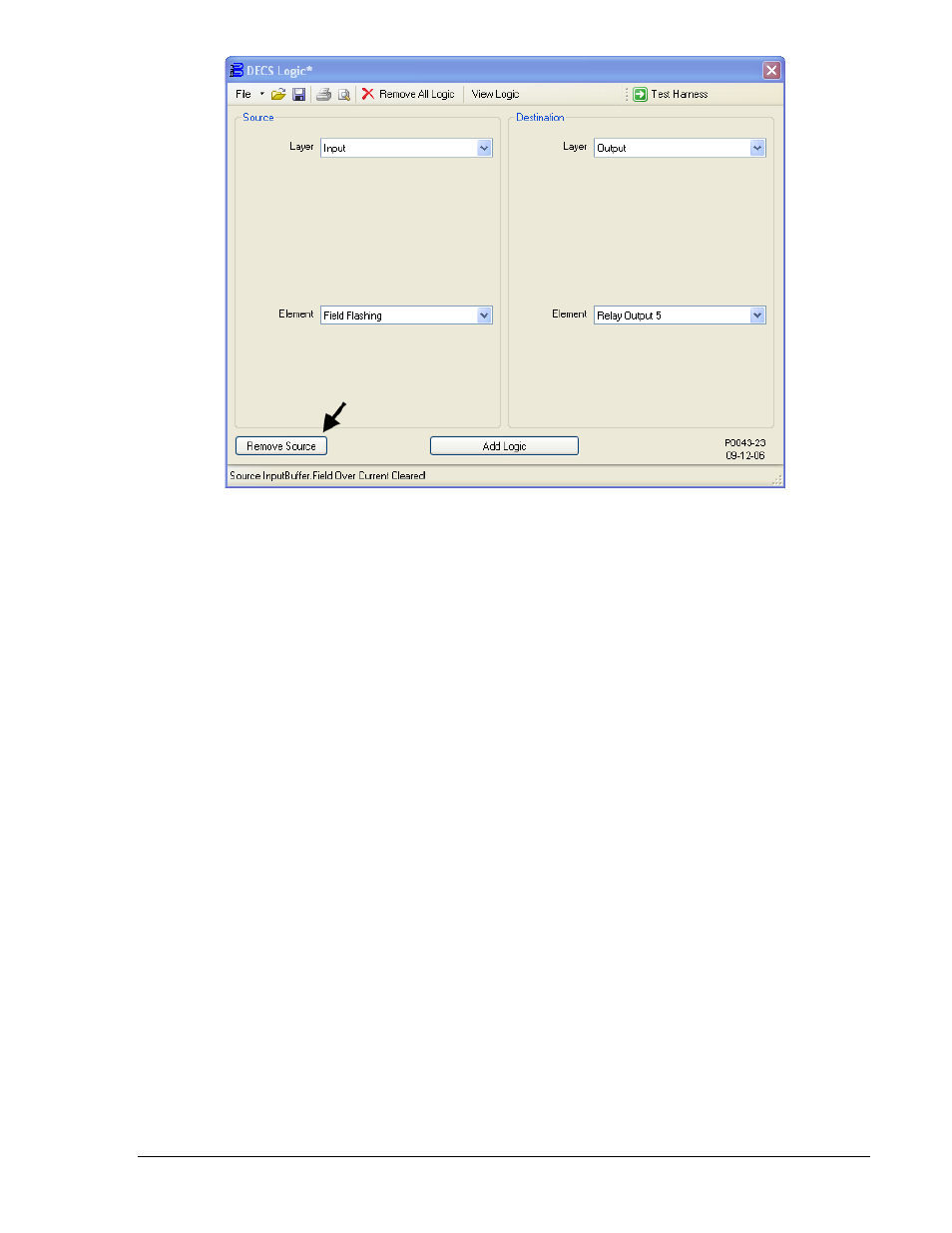

Figure A-19. Suppression de OutputBuffer - InputBuffer.Field Flashing ---> Relay Output 5
Création de nouvelles associations logiques
Après suppression de toutes les associations logiques inutiles, de nouvelles associations peuvent être
créées. Le Tableau A-2 contient la logique du schéma logique modifié après ajout et suppression de
toutes les entrées requises. Les entrées en gras correspondent aux associations logiques qui seront
ajoutées.
1. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
20. Connectez le tampon d'entrée Protection active V/Hz de l'entrée 1 de la porte 1 OR sur la couche
logique 3. Dans le Tableau A-2, cette association est identifiée par le code logique suivant :
« DESTINATION: Layer3 – InputBuffer.Volts per Hz Limit
 Or1.Input1 ».
9369770990 Rev R Logique programmable du système DECS-400 A-21
