b. Sélectionnez MUX comme Type de port.
c. Sélectionnez 1 comme Numéro de porte.
d. Sélectionnez 2 comme Élément.
e. Cliquez enfin sur le bouton Supprimer la source.

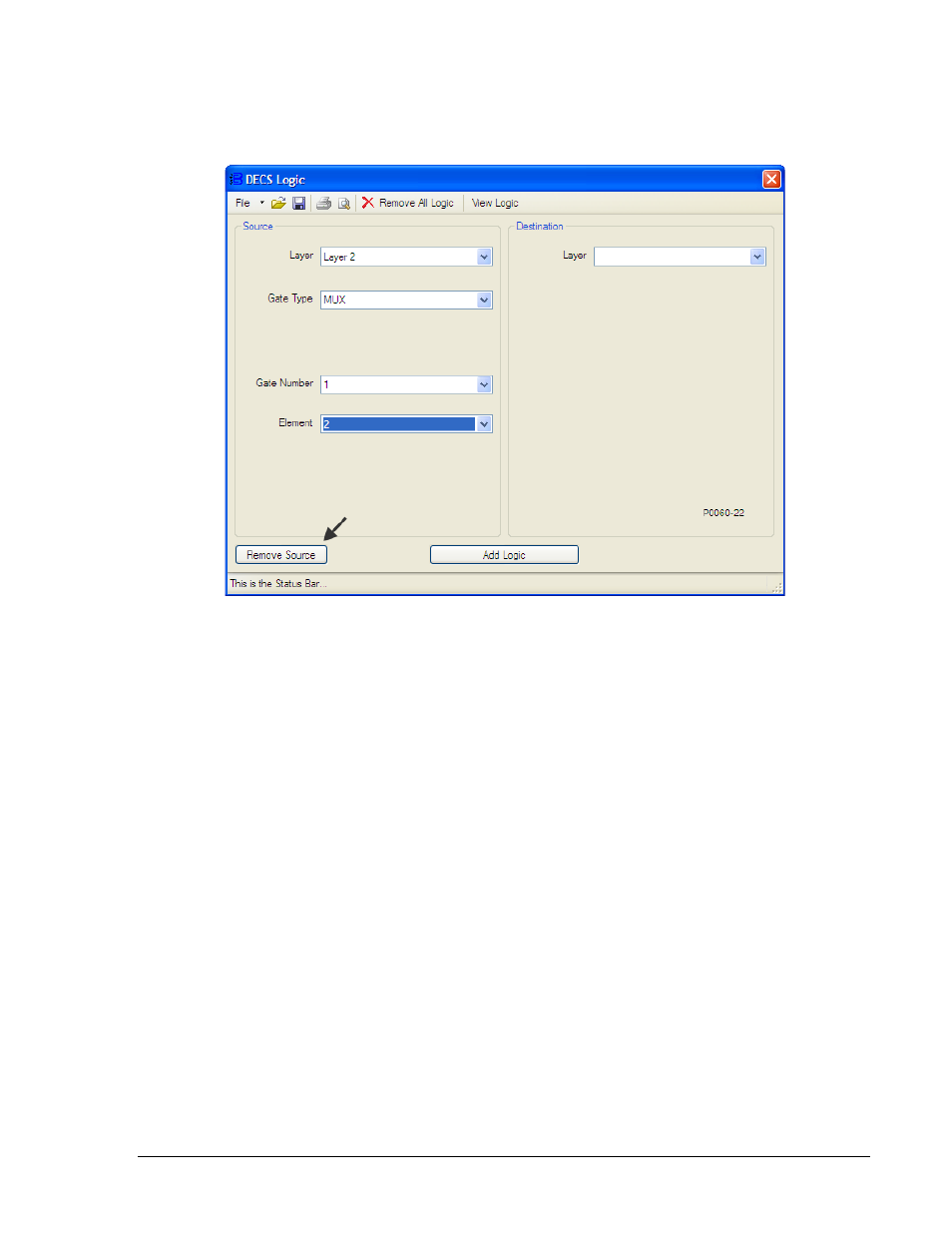

Figure A-25. Déconnexion Couche 2 Multiplexeur 1, Sortie 2
4. Les paramètres de la fenêtre Logique du DECS associés à cette étape sont illustrés sur la Figure A-
26.
a. Sous Source, sélectionnez Entrée comme Couche.
b. Sous Source, sélectionnez Logique fixe TRUE n°10 comme Élément.
c. Sous Destination, sélectionnez Sortie comme Couche.
d. Sous Destination, sélectionnez Parallèle comme Élément.
e. Cliquez enfin sur le bouton Ajouter la logique.
9369770990 Rev R Logique programmable du système DECS-400 A-25
