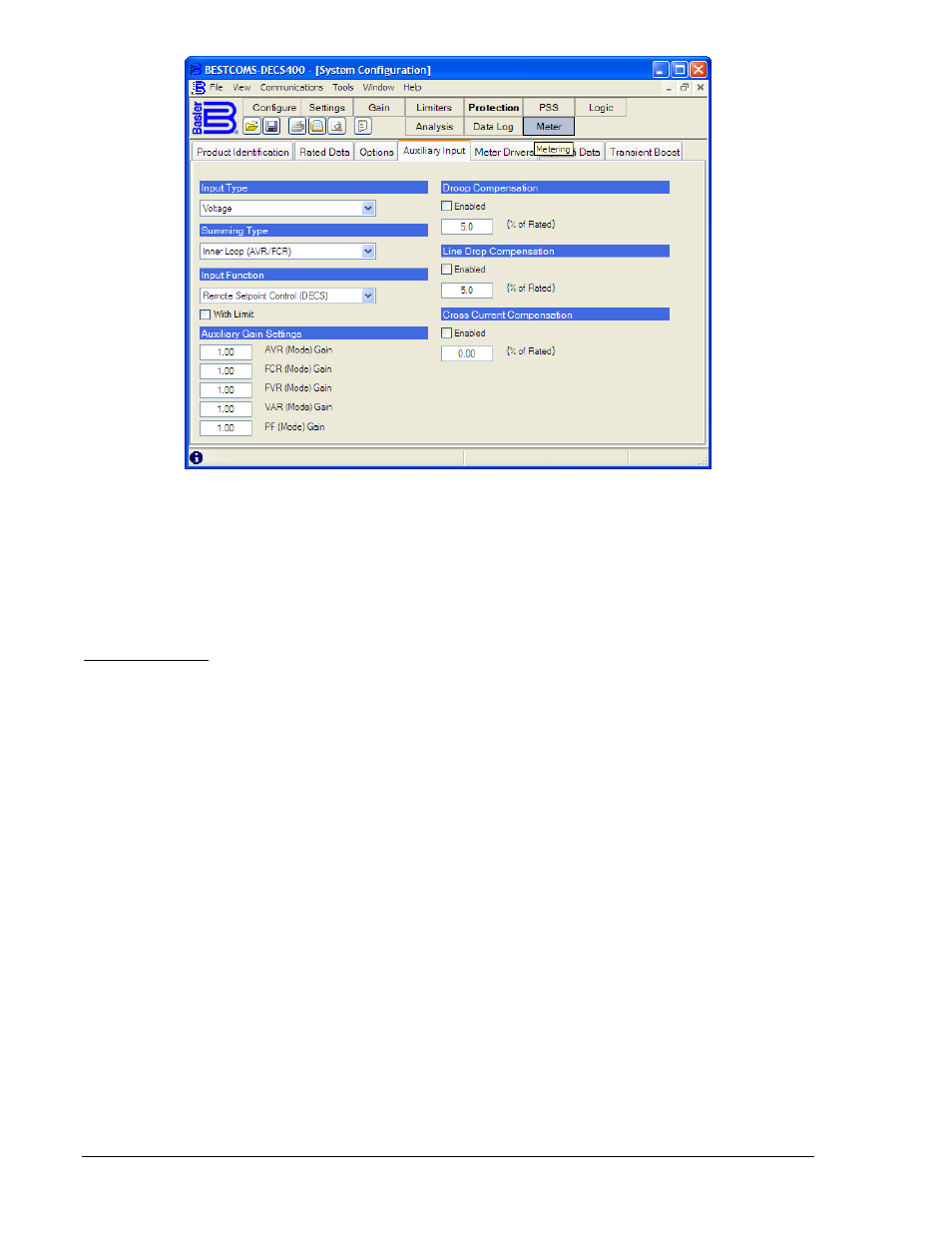

Figure 4-10. Écran Configuration système, onglet Entrée auxiliaire
Compensation de chute en ligne : lorsque ce paramètre est activé, le contrôleur DECS-400 fournit une
compensation de chute en ligne entre les alternateurs connectés en parallèle. La compensation de chute
en ligne peut être paramétrée dans une plage comprise entre 0 et 30 %, par incréments de 0,1 %.
Compensation de courant croisé : lorsque ce paramètre est activé, le système DECS-400 fournit un gain
différentiel réactif pour les alternateurs connectés en parallèle. La compensation de courant croisé peut
être paramétrée dans une plage comprise entre -30 et 30 %, par incréments de 0,1 %.
Pilotes de mesure
Les fonctions de l'onglet Pilotes de mesure sont représentées dans la Figure 4-11 et décrites dans les
paragraphes suivants.
Pilote de mesure 1 et Pilote de mesure 2 : ces paramètres permettent d'activer et de désactiver les
sorties de pilote de mesure, de sélectionner les paramètres système à mesurer et les valeurs maximales
des paramètres mesurés. Les paramètres à mesurer sont sélectionnés dans les menus déroulants. Les
paramètres disponibles sont répertoriés ci-après.
• Entrée de tension auxiliaire
• Entrée de signal d'erreur
PID AVR
• Fréquence du bus
• Tension du bus
• Écart de fréquence
compensé
• Sortie de contrôle
• Entrée de courant croisé
• Courant d'excitation
• Température d'excitation
• Tension d'excitation
• Réponse en fréquence
• Puissance apparente de
l'alternateur
• Courant moyen de
l'alternateur
• Tension moyenne de
l'alternateur
• Courant de l'alternateur Ia
• Courant de l'alternateur Ib
• Courant de l'alternateur Ic
• Fréquence de l’alternateur
• Facteur de puissance de
l'alternateur
• Puissance réactive de
l'alternateur
• Puissance réelle de
l'alternateur
• Tension de l’alternateur
Vab
• Tension de l’alternateur
Vbc
• Tension de l’alternateur
Vca
• Courant de séquence
négative
• Tension de séquence
négative
• Niveau d’équilibre nul
• Sortie du contrôleur OEL
• Sortie du mode PF
• Angle de phase Ia – Vca
• Angle de phase Iaux – Vca
• Angle de phase Ib – Vca
• Angle de phase Ic – Vca
• Angle de phase Vab
• Angle de phase Vbc
• État de l'intégrateur PID
• Indication de la position
• Courant de séquence
positive
• Tension de séquence
positive
• Puissance électrique du
PSS
