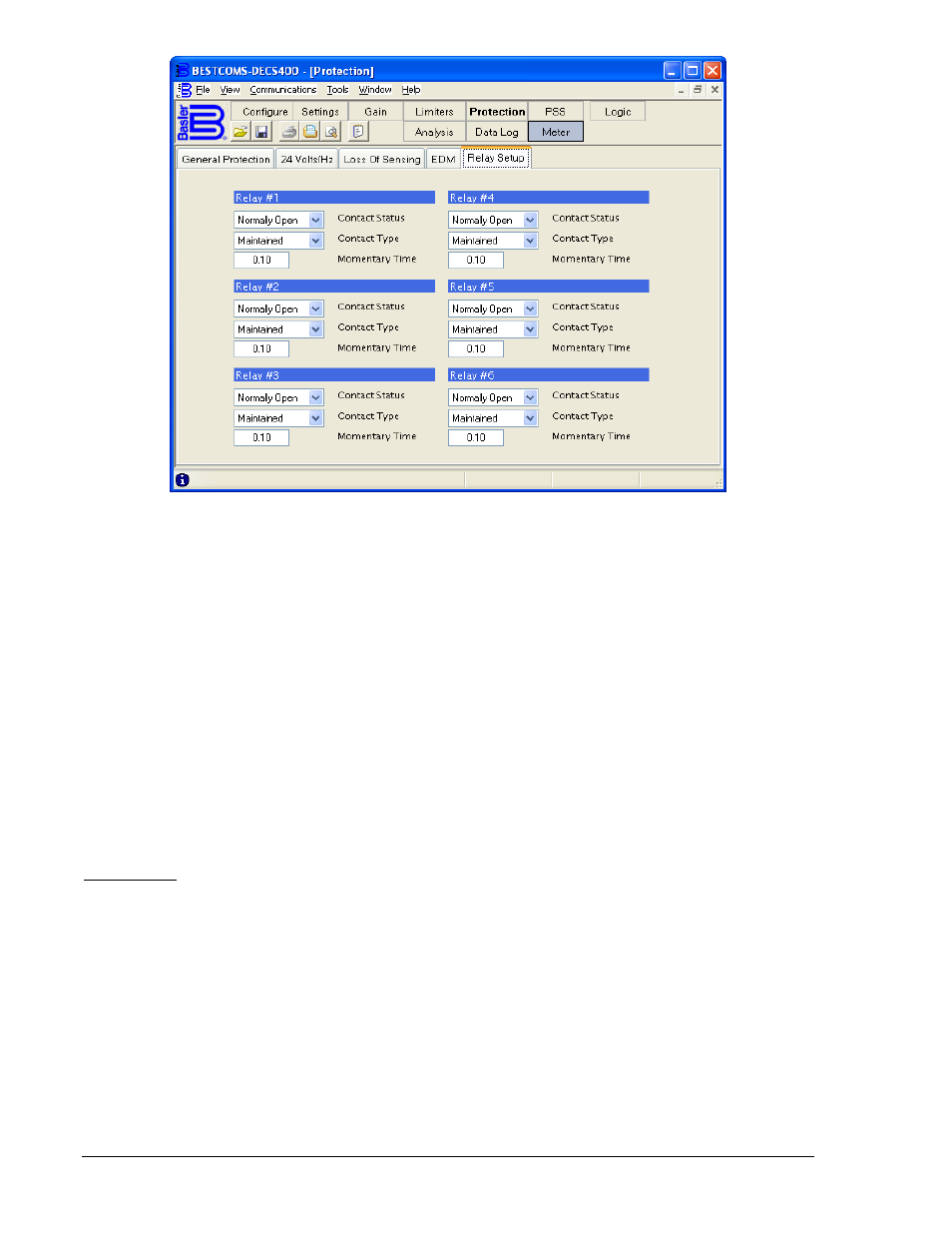

Figure 4-35. Écran Protection, onglet Configuration des relais
Relais 1, 2, 3, 4, 5, 6 - Statut des contacts : ce paramètre configure la sortie programmable
correspondante comme possédant des contacts normalement ouverts ou normalement fermés.
Relais 1, 2, 3, 4, 5, 6 - Type de contact : ce paramètre permet de sélectionner l'un des trois types de
contact suivants : Momentané, Maintenu ou Verrouillé. La sélection du type de contact Momentané
permet l'ouverture et la fermeture des contacts du relais pendant la durée déterminée par le paramètre
Temps momentané. La sélection du type de contact Maintenu permet l'ouverture et la fermeture des
contacts du relais pendant la durée de la condition ayant déclenché le changement d'état de ce relais. La
sélection du type de contact Verrouillé permet de verrouiller les contacts du relais en position ouverte ou
fermée jusqu'à la remise à zéro par l'utilisateur.
Relais 1, 2, 3, 4, 5, 6 - Temps momentané : la sélection du type de contact Momentané permet de
contrôler la durée de l'ouverture et de la fermeture du contact lorsque la sortie du relais est active. La
plage de valeurs autorisées est comprise entre 0,1 et 5 secondes, par incréments de 0,05 seconde.
PSS
L'écran PSS comporte cinq onglets : Configuration, Contrôle, Paramètres, Limiteur de sortie et Taux de
variation. Cliquez sur le bouton PSS de la barre d'outils pour afficher l'écran PSS.
Configuration
Les paramètres de l'onglet Configuration sont répartis dans deux onglets : Logique de groupe de
paramètres et Taux de variation. Les paramètres de l'onglet Logique de groupe de paramètres sont
représentés dans la Figure 4-36 et décrits dans les paragraphes suivants.
Niveau de puissance - Seuil : lorsque le niveau de puissance dépasse cette valeur (et que l'option
Logique de groupe de paramètres PSS est activée), le paramètre de gain PSS passent du groupe
principal au groupe secondaire. La plage de valeurs par unité autorisées est comprise entre 0 et 1, par
incréments de 0,01.
Niveau de puissance - Hystérésis : suite au transfert des paramètres de gain PSS principaux au groupe
secondaire, ce paramètre détermine le niveau de puissance (réduction) auquel un transfert est effectué
du groupe secondaire vers le groupe principal. La plage de valeurs par unité autorisées est comprise
entre 0 et 1, par incréments de 0,01.
