Il est possible de spécifier une courbe UEL générée en interne ou définie par l'utilisateur. Si la courbe
personnalisée est sélectionnée et si un paramètre de zéro est entré pour la valeur du point kW 2 ou du
point kvar 2, le limiteur UEL utilise la courbe UEL générée en interne. La courbe générée en interne est
basée sur le niveau de limite de puissance réactive voulu à une puissance réelle égale à zéro par rapport
aux caractéristiques assignées de tension et de courant de l'alternateur. L'équation suivante illustre la
courbe UEL générée en interne.
(0.49 ∗ 𝑘𝑤_𝑝𝑢 ∗ 𝑘𝑤_𝑝𝑢 − 1.0) ∗ 𝑘𝑣𝑎𝑟_𝑙𝑒𝑣𝑒𝑙
Où :
kw_pu = niveau de kW mesuré en p.u.
kvar_level = paramètre utilisateur pour le puissance réactive (kvar) en p.u.
La courbe définie par l'utilisateur peut comporter au maximum cinq points. Cette courbe permet à
l'utilisateur de satisfaire à une caractéristique spécifique de l'alternateur en indiquant les coordonnées de
la limite de puissance réactive capacitive (kvar) voulue au niveau de puissance réelle (kW) approprié.

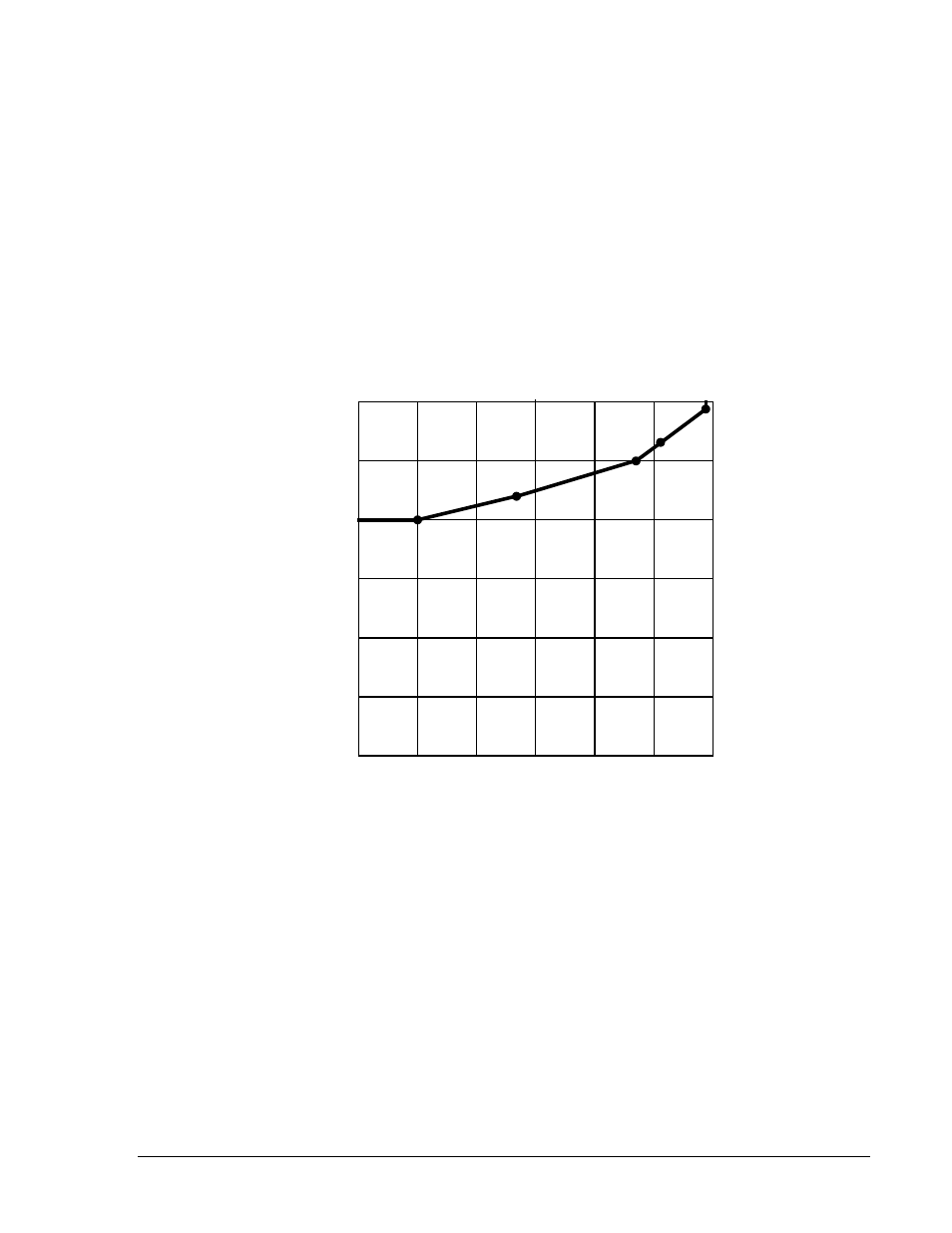

Une courbe UEL définie par l'utilisateur type est représentée dans la Figure 3-12.
Figure 3-12. Courbe UEL définie par l'utilisateur
Les niveaux entrés pour la courbe définie par l'utilisateur sont configurés pour un fonctionnement à la
tension nominale de l'alternateur. La courbe UEL définie par l'utilisateur peut être automatiquement
ajustée sur la base de la tension de fonctionnement de l'alternateur en utilisant le rapport de la tension de
fonctionnement divisée par la tension nominale. La plage de réglage de l'exposent de puissance réelle de
dépendance de tension UEL est comprise entre 0 et 2, par incréments de 1. Lorsqu'un paramètre de 1 ou
2 est entré, la courbe UEL définie par l'utilisateur est automatiquement ajustée en fonction du rapport de
la tension de fonctionnement de l'alternateur divisée par la tension nominale de l'alternateur élevée à la
puissance de l'exposant de puissance réelle de la dépendance de tension UEL.
Limiteur de sous-fréquence
Lorsque la fréquence de l'alternateur passe en dessous de la fréquence de coupure de la pente de la
sous-fréquence (voir la Figure 3-13), le contrôleur DECS-400 ajuste la consigne de tension de sorte que
la tension de l'alternateur suive la pente de la sous-fréquence. Les paramètres de fréquence de coupure
et de pente permettent au système DECS-400 de s'aligner exactement sur les caractéristiques de
fonctionnement de l'entraînement primaire et sur les charges appliquées à l'alternateur. La plage de
réglage du paramètre Fréquence de coupure est comprise entre 15 et 90 hertz, par incréments de
0,1 hertz. La plage de réglage du paramètre Pente est comprise entre 0 et 3, par incréments de 0,01.
45.0k
37.5k
30.0k
22.5k
15.0k
7.5k
0.0
R
e
a
c
ti
v
e
P
o
w
e
r
A
b
s
o
rb
(
v
a
r)
x
1
0
0
0
45.0k 37.5k 30.0k 22.5k 15.0k 7.5k 0.0
Real Power Generate (W) x 1000
D2851-25
06-28-05
