Une case à cocher permet d'activer le déclenchement d'un historique en cas de modification d'échelon.
Onglet PF
Les fonctions de l'onglet PF sont représentées dans la Figure 4-60 et décrites dans les paragraphes
suivants.

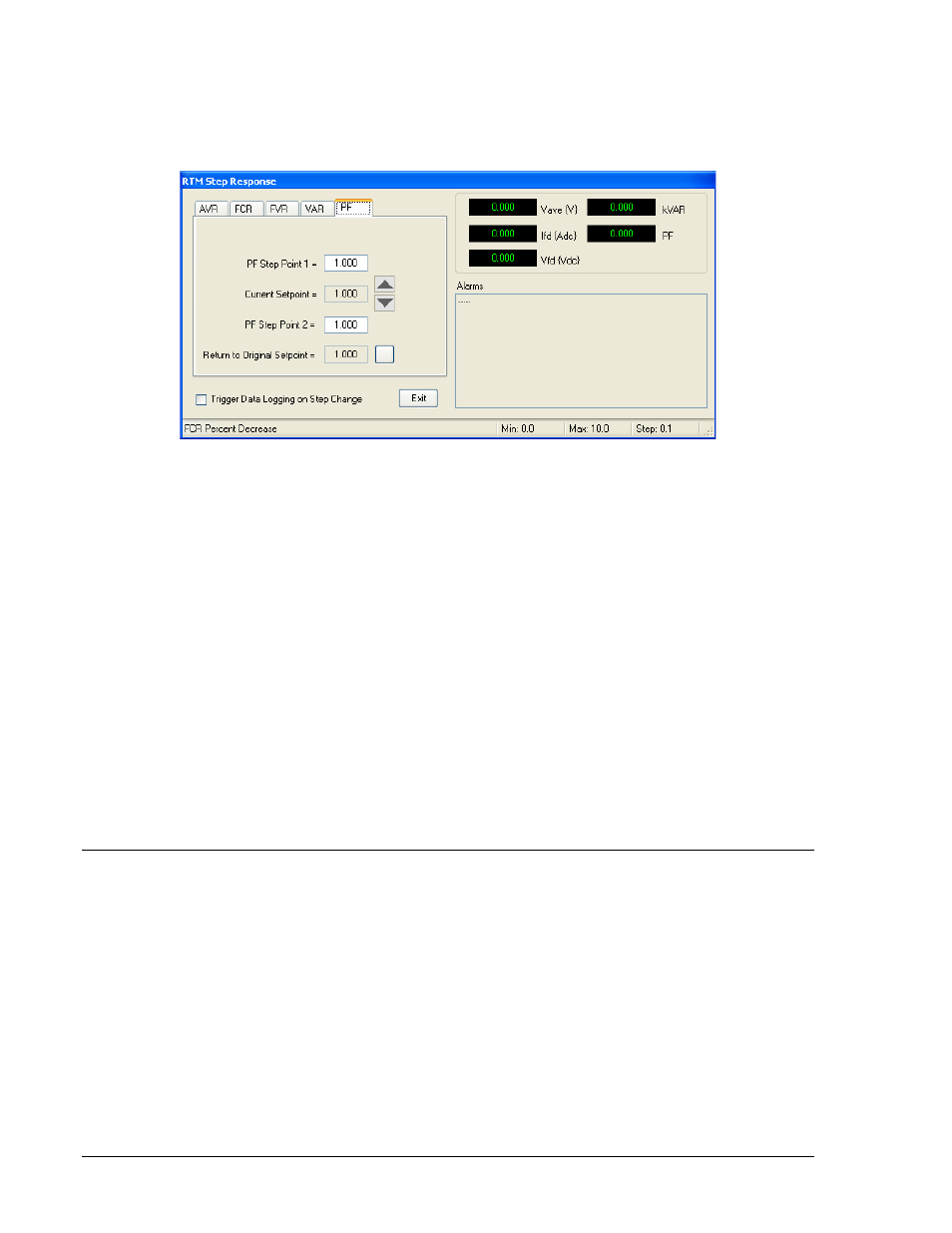

Figure 4-60. Écran Réponse indicielle RTM, onglet PF
L'onglet PF de l'écran Réponse indicielle RTM permet d'appliquer les modifications d'échelon à la
consigne de facteur de puissance. Deux modifications d'échelon configurables par l'utilisateur sont
disponibles pour la consigne du facteur de puissance : Point d'échelon PF 1 et Point d'échelon PF 2 : La
valeur Point d'échelon PF 1 est sélectionnée à l'aide du bouton d'augmentation (flèche vers le haut) et la
valeur Point d'échelon PF 2 à l'aide du bouton de réduction (flèche vers le bas). La plage de valeurs
autorisées associée à chaque point d'échelon est déterminée par les paramètres d'avance et de retard du
facteur de puissance saisis dans l'onglet VAR/PF de l'écran Paramètres BESTCOMS. Une zone en
lecture seule affiche la consigne de facteur de puissance actuelle. Un bouton permet de rétablir la
consigne du facteur de puissance à sa valeur initiale, telle qu'avant toute modification d'échelon. Cette
valeur initiale est la consigne du facteur de puissance saisie dans l'onglet VAR/PF de l'écran Paramètres
BESTCOMS. Elle est affichée dans la zone en lecture seule située à côté du bouton.
Une case à cocher permet d'activer le déclenchement d'un historique en cas de modification d'échelon.
Logique
L'écran Logique, affiché à l'aide du bouton Logique de la barre d'outils, fournit un contrôle du système
d'excitation et des alertes associées basés sur les entrées de contact, le statut de mode de
fonctionnement, les paramètres du système d'excitation et la programmation du système DECS-400. Une
description complète de la logique programmable du système DECS-400 est fournie dans l'annexe A,
Logique programmable.
CONVERTISSEUR DU FICHIER DE PARAMETRES DECS-300
Le passage pour le contrôle de l'excitation de l'alternateur d'un système DECS-300 à un système DECS-
400 est facilité par l'utilisation du convertisseur de fichier de paramètres DECS-300 BESTCOMS. Le
convertisseur ouvre le fichier de paramètres DECS-300 spécifique à votre application (possédant
l'extension de3) et convertit automatiquement tous les paramètres pour les rendre compatibles avec le
système DECS-400. Une fois le fichier converti, un message vous invite à enregistrer le fichier de
paramètres et le convertisseur lui attribue l'extension d'un fichier de paramètres DECS-400 (de4).
Utilisez la procédure suivante pour convertir un fichier de paramètres DECS-300 pour l'utiliser avec un
système DECS-400.
1. Ouvrez BESTCOMS-DECS-400, puis cliquer sur Outils dans la barre de menus.
2. Dans la liste déroulante, sélectionnez Convertisseur DECS-300.
3. Dans la fenêtre Convertisseur de paramètres DECS-300, cliquez sur le bouton Ouvrir le fichier
accédez au fichier de paramètres DECS-300 voulu sur votre PC, sélectionnez-le, puis cliquez sur le
9369770990 Rev R DECS-400 - Logiciel BESTCOMS 4-69
