SECTION 2
• INTERFACE HOMME-MACHINE
INTRODUCTION
Cette section décrit l'interface homme-machine (HMI, human-machine interface) du contrôleur DECS-400
et explique la navigation dans l'arborescence des menus accessibles sur le panneau avant et l'écran
LCD.
CONTRÔLES ET INDICATEURS

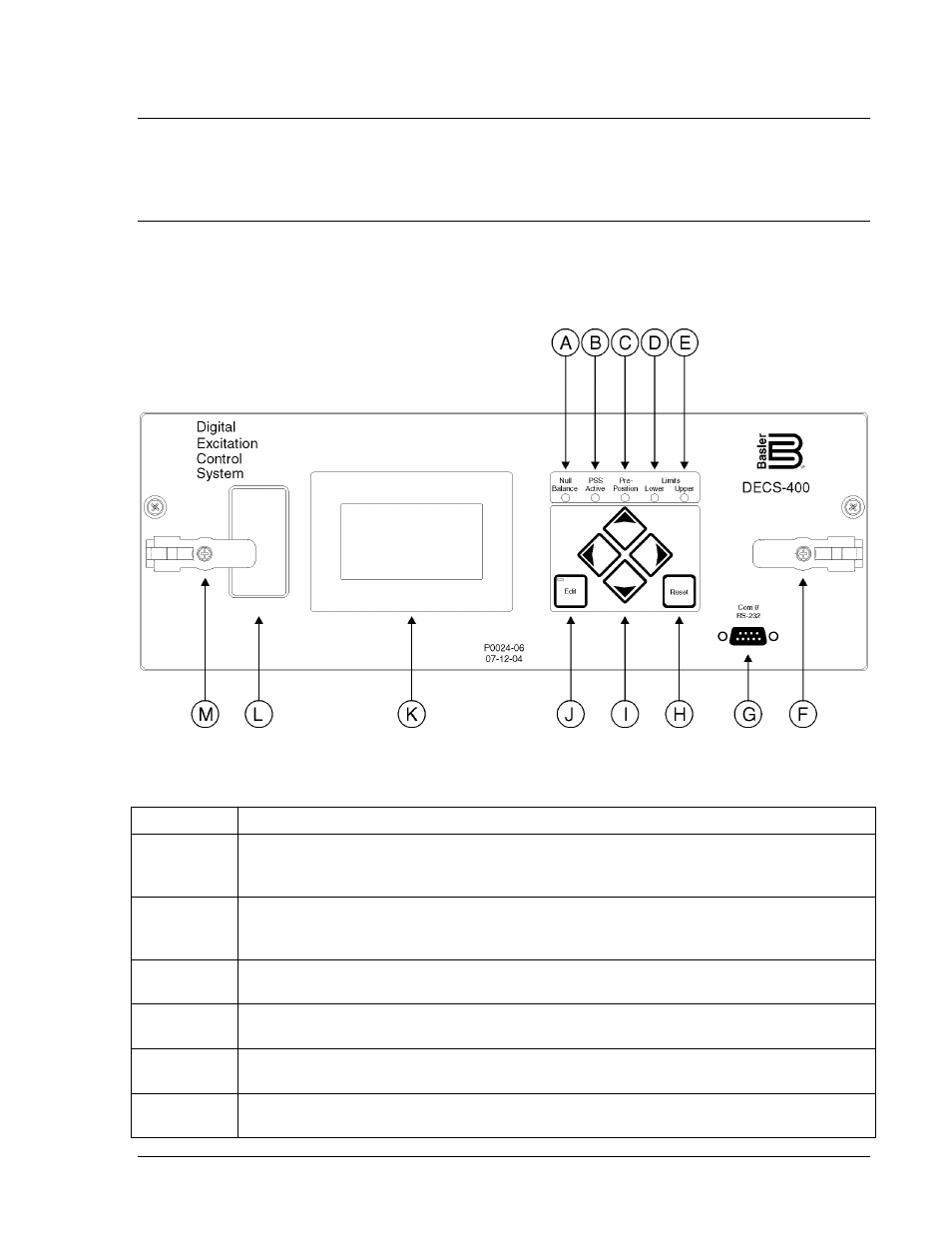

Les contrôles et indicateurs du système DECS-400 sont représentés dans la Figure 2-1 et décrits dans le
Tableau 2-1. Les repères d'emplacement et les descriptions du Tableau 2-1 correspondent aux repères
représentés dans la Figure 2-1.
Figure 2-1. Contrôles et indicateurs
Tableau 2-1. Description des contrôles et des indicateurs
Repère Description
A Indicateur d’équilibre nul : cette LED s'allume lorsque le point de consigne des modes de
fonctionnement inactifs (AVR, FCR, Var, ou Facteur de puissance) correspond au point
de consigne du mode actif.
B Indicateur de PSS actif : cette LED s'allume lorsque le stabilisateur de la puissance active
intégré est activé et peut générer un signal de stabilisation en réponse à une perturbation
de la puissance active.
C Indicateur de pré-position : cette LED s'allume lorsque le point de consigne du mode de
fonctionnement actif se situe à l'un des deux niveaux de pré-position.
D Indicateur de limite inférieure : cette LED s'allume lorsque le point de consigne du mode
de fonctionnement actif est abaissé à la limite inférieure de point de consigne.
E Indicateur de limite supérieure : cette LED s'allume lorsque le point de consigne du mode
de fonctionnement actif est augmenté à la limite supérieure de point de consigne.
F Verrouillage : deux verrous de type levier (repères F et M) permettent la fixation sûre du
châssis amovible du système DECS-400 dans son enceinte. La vis cruciforme captive de
