3.7 LAMA
GE EN TIRANT (cy
c
le 204, DIN/ISO: G204, option de logiciel
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
3.7 LAMAGE EN TIRANT (cycle 204,
DIN/ISO: G204, option de
logiciel Advanced programming
features)

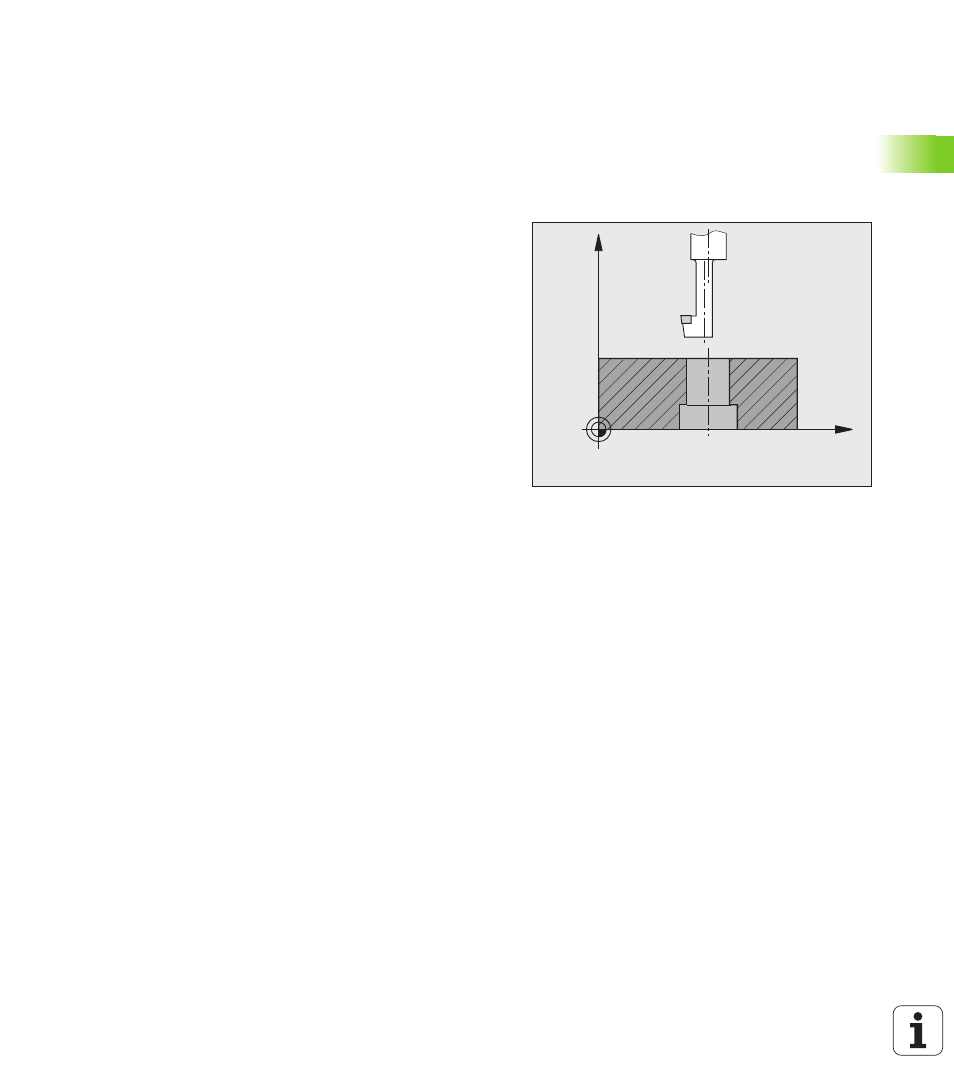

Déroulement du cycle
Ce cycle vous permet de réaliser des lamages situés sur la face
inférieure de la pièce.
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2 Puis la TNC effectue une rotation broche à la position 0° et décale
l'outil de la valeur de la cote excentrique
3 Puis, l'outil plonge suivant l'avance de pré-positionnement dans le
trou ébauché jusqu'à ce que la dent se trouve à la distance
d'approche au-dessous de l'arête inférieure de la pièce
4 Ensuite, la TNC déplace à nouveau l'outil au centre du trou, met en
route la broche et le cas échéant, l'arrosage, puis le déplace avec
l'avance de lamage à la profondeur de lamage
5 Si celle-ci a été introduite, l'outil effectue une temporisation au
fond du lamage, puis ressort du trou, effectue une orientation
broche et se décale à nouveau de la valeur de la cote excentrique
6 Pour terminer, la TNC rétracte l'outil suivant l'avance de
prépositionnement à la distance d'approche puis, de là, avec
FMAX et – si celui-ci est programmé – au saut de bride.
X
Z
