244 Cycles: Conversions de coordonnées
1
1
.1 Pr
incipes de base
11.1 Principes de base
Vue d'ensemble
Grâce aux conversions de coordonnées, la TNC peut usiner à plusieurs
endroits de la pièce un contour déjà programmé en faisant varier sa
position et ses dimensions. La TNC dispose des cycles de conversion
de coordonnées suivants:
Effet des conversions de coordonnées
Début de l'effet: Une conversion de coordonnées devient active dès
qu'elle a été définie – et n'a donc pas besoin d'être appelée. Elle reste
active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées:
„ Redéfinir le cycle avec valeurs du comportement standard, par
exemple, facteur échelle 1.0
„ Exécuter les fonctions auxiliaires M2, M30 ou la séquence END
PGM (dépend du paramètre-machine clearMode)
„ Sélectionner un nouveau programme

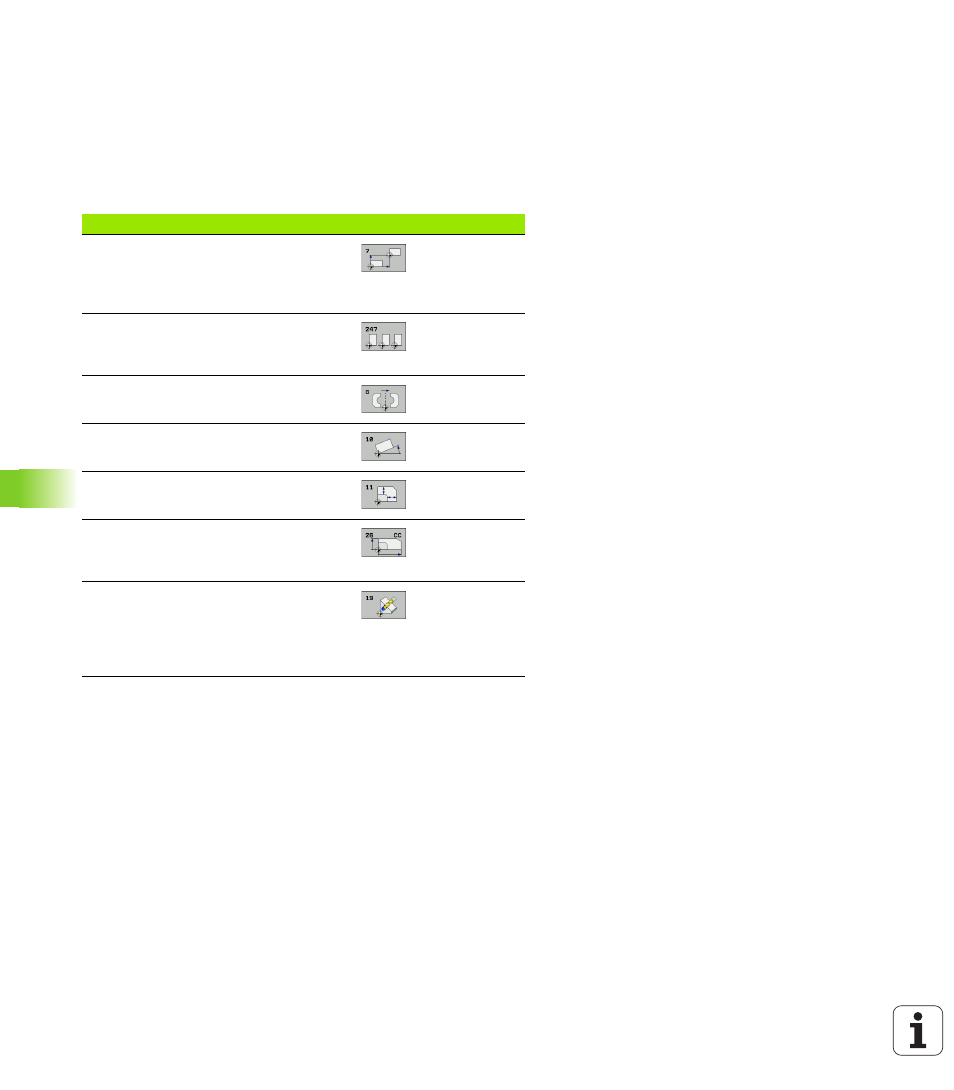

Cycle Softkey Page
7 POINT ZERO
Décalage des contours directement
dans le programme ou à partir de
tableaux de points zéro Page 245
247 INIT. PT D'ORIGINE
Initialiser le point d'origine en cours
d'exécution du programme Page 251
8 IMAGE MIROIR
Image miroir Page 252
10 ROTATION
Rotation contours dans le plan d'usinage Page 254
11 FACTEUR ECHELLE
Réduction/agrandissement des contours Page 256
26 FACT. ECHELLE SPECIF. DE L'AXE
Réduction/agrandissement des contours
avec fact. échelle spécif. de chaque axe Page 258
19 PLAN D'USINAGE
Exécution d'opérations d'usinage avec
inclinaison du système de coordonnées
pour machines équipées de têtes
pivotantes et/ou de plateaux circulaires Page 260
