FILET
A
GE EXTERNE SUR TENONS (c
y
c
le 267
, DIN/ISO: G267
, option de
logiciel A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

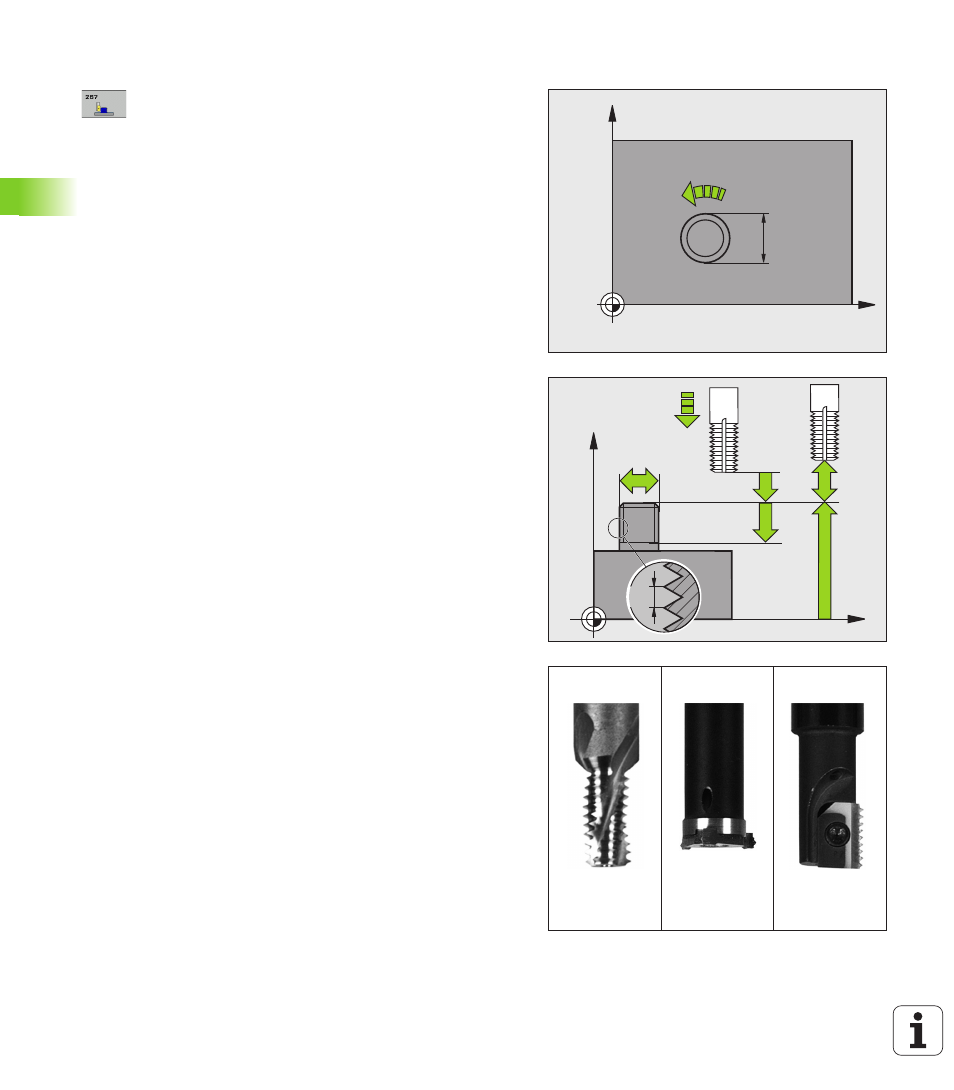

Paramètres du cycle
8 Diamètre nominal Q335: Diamètre nominal du filet.
Plage d'introduction 0 à 99999,9999
8 Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
8 Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et la fin du filet
8 Filets par pas Q355: Nombre de pas en fonction
duquel l'outil doit être décalé:
0 = une trajectoire hélicoïdale à la profondeur du
filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie; entre deux, la TNC décale l'outil de Q355
fois le pas de vis. Plage d'introduction 0 à 99999
8 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
8 Mode fraisage Q351: Mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
