9.1 Cycles SL avec formule
complexe de contour
Principes de base
Avec les cycles SL et la formule complexe de contour, vous pouvez
composer des contours complexes constitués de contours partiels
(poches ou îlots). Vous introduisez les différents contours partiels
(données de géométrie) sous forme de programmes séparés. Ceci
permet de réutiliser à volonté par la suite tous les contours partiels.
Après avoir lié entre eux les contours partiels par une formule de
contour, vous les sélectionnez et la TNC calcule ensuite le contour
entier.

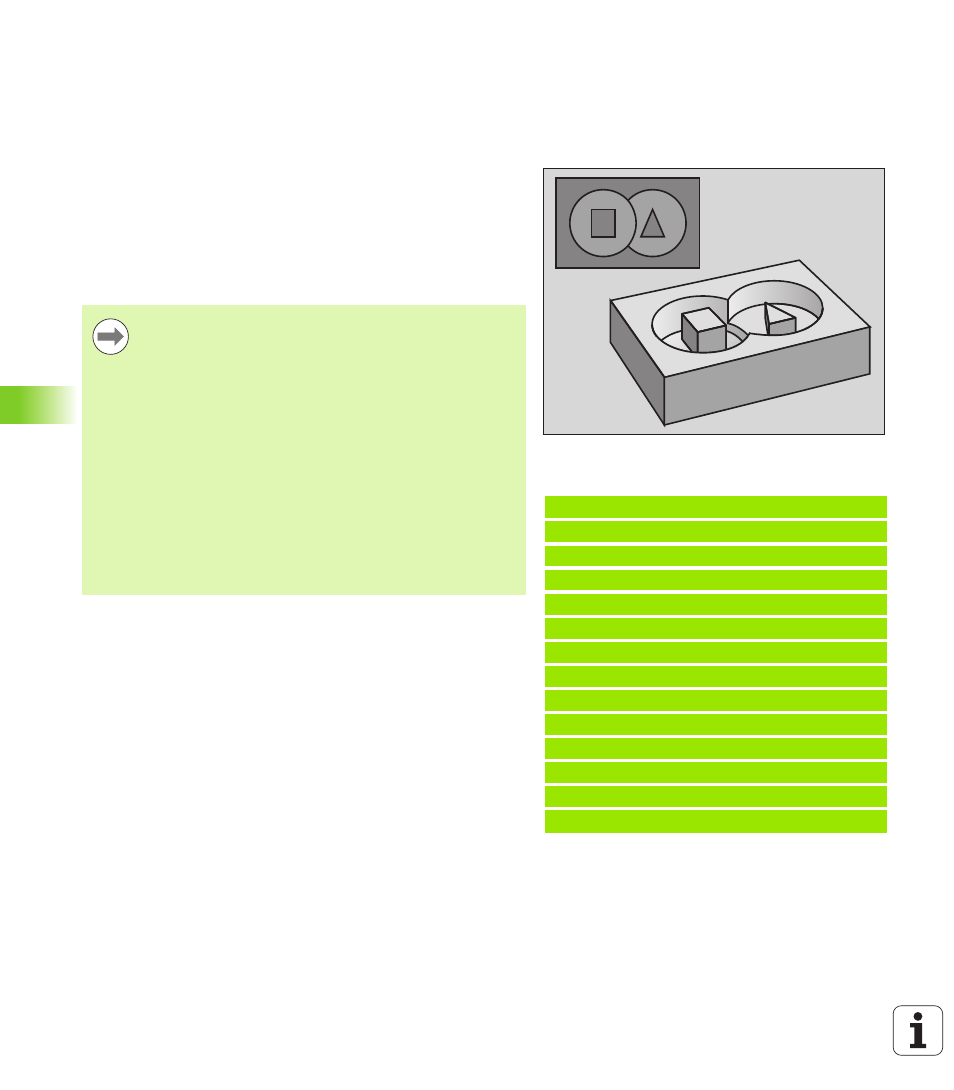

Exemple : Schéma : usinage avec les cycles SL et
formule complexe de contour
0 BEGIN PGM CONTOUR MM
...
5 SEL CONTOUR “MODELE“
6 CYCL DEF 20 DONNÉES CONTOUR ...
8 CYCL DEF 22 ÉVIDEMENT ...
9 CYCL CALL
...
12 CYCL DEF 23 FINITION EN PROF. ...
13 CYCL CALL
...
16 CYCL DEF 24 FINITION LATÉRALE ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM CONTOUR MM
QC1 QC2
QC4
QC1
La mémoire d'un cycle SL (tous les programmes de
description de contour) est limitée à 128 contours. Le
nombre d'éléments de contour possible dépend du type
de contour (contour interne/externe) ainsi que du nombre
de descriptions de contour; il comporte au maximum
16384 éléments de contour.
Pour les cycles SL avec formule de contour, on doit
disposer d'un programme structuré; grâce à eux, les
contours utilisés très fréquemment peuvent être classés
dans différents programmes. Au moyen de la formule de
contour, vous liez entre eux les contours partiels pour
constituer un contour entier et définissez s'il s'agit d'une
poche ou d'un îlot.
La fonction des cycles SL avec formule de contour est
répartie dans plusieurs secteurs de l'interface utilisateur
de la TNC et sert de base à d'autres développements.
